多串并组合18650锂电池组结构设计

　　在便携储能、小型动力设备、后备电源等场景中，18650圆柱电芯的成组设计一直是结构工程师需要反复打磨的环节，不同于单体电芯的独立使用，成组后的电池组需要兼顾电芯固定、间距控制、绝缘防护、散热预留等多重需求，这套多串并组合的18650锂电池组结构，正是针对中小功率储能与动力场景开发的成组方案。从实际应用来看，这类成组结构可直接适配户外便携电源、家用小型储能柜、电动两轮车备用电池组、工业设备后备UPS等场景，不同串并数的组合可以灵活匹配12V、24V、48V等常见电压等级，容量也可根据电芯排布数量做对应调整，相比软包或方形电芯的成组方案，18650圆柱电芯的标准化程度更高，采购供应链成熟，单颗电芯失效后的替换维护成本更低，这也是这类结构在中小功率能源场景中长盛不衰的核心原因。

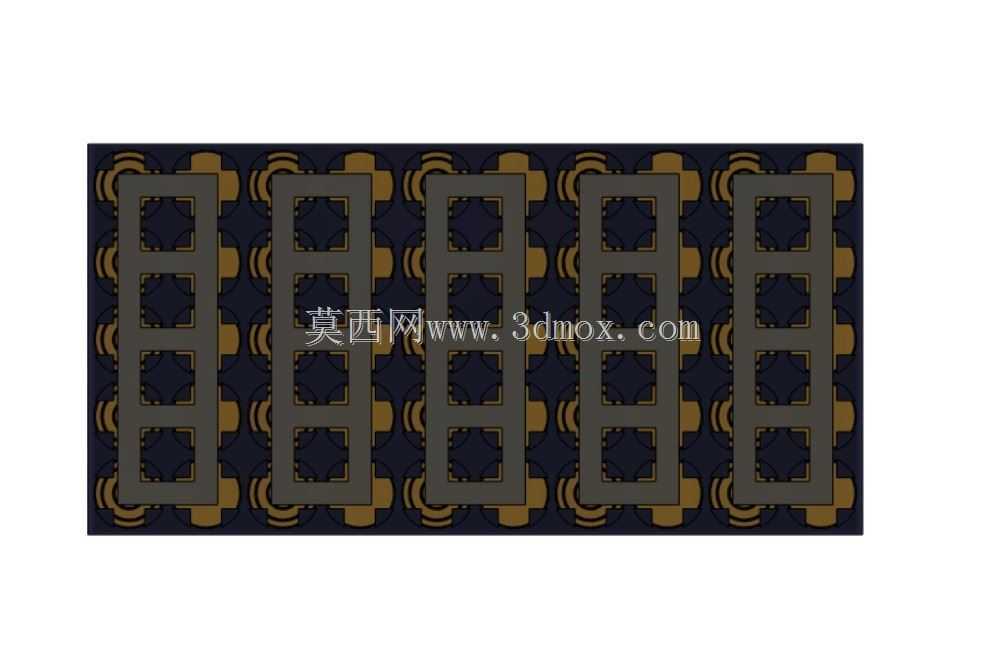

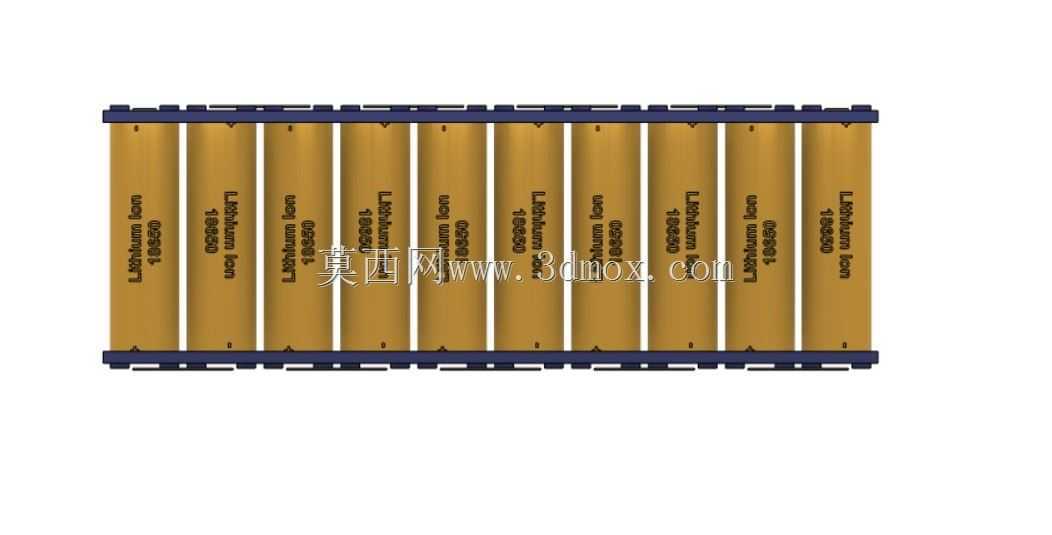

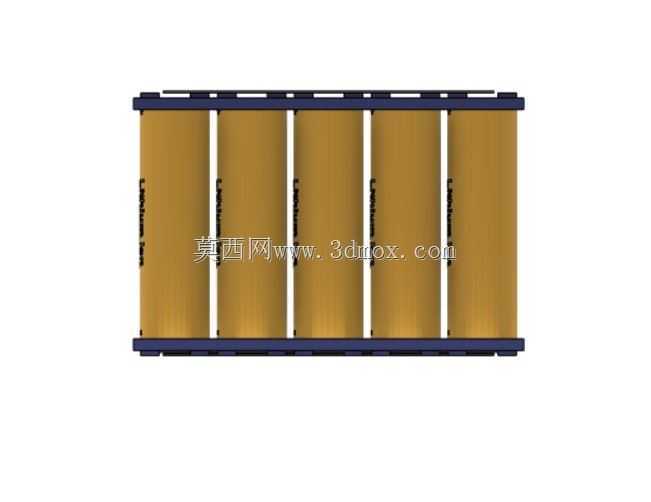

　　从功能特性上看，这套结构采用上下双层绝缘支架固定电芯的设计思路，支架上的每个定位槽都与18650电芯的外径做了公差匹配，常规18650电芯外径为18mm，定位槽内径设计为18.2mm-18.3mm，既可以保证电芯顺利装入，不会出现过盈压装导致的电芯外壳损伤，又能限制电芯在支架内的径向窜动，避免使用过程中因为震动、冲击导致的电芯移位、极耳拉扯断裂问题。上下支架之间的间距完全匹配18650电芯的标准高度65mm，电芯装入后两端刚好与支架表面齐平，不会出现电芯突出导致的后续汇流排焊接干涉，也不会因为电芯凹陷导致焊接距离过大产生虚焊。支架上预留的镂空方格结构，一方面是为了减轻整体支架的重量，降低电池组的整体自重，另一方面是为电芯之间预留足够的散热通道，电池组在充放电过程中产生的热量可以通过镂空空隙形成空气对流，避免热量在电芯间隙中积聚，降低热失控风险，同时这些镂空结构也可以作为后续线束、温度传感器走线的固定位，方便采样线的规整布置，避免线束杂乱挤压电芯外皮。

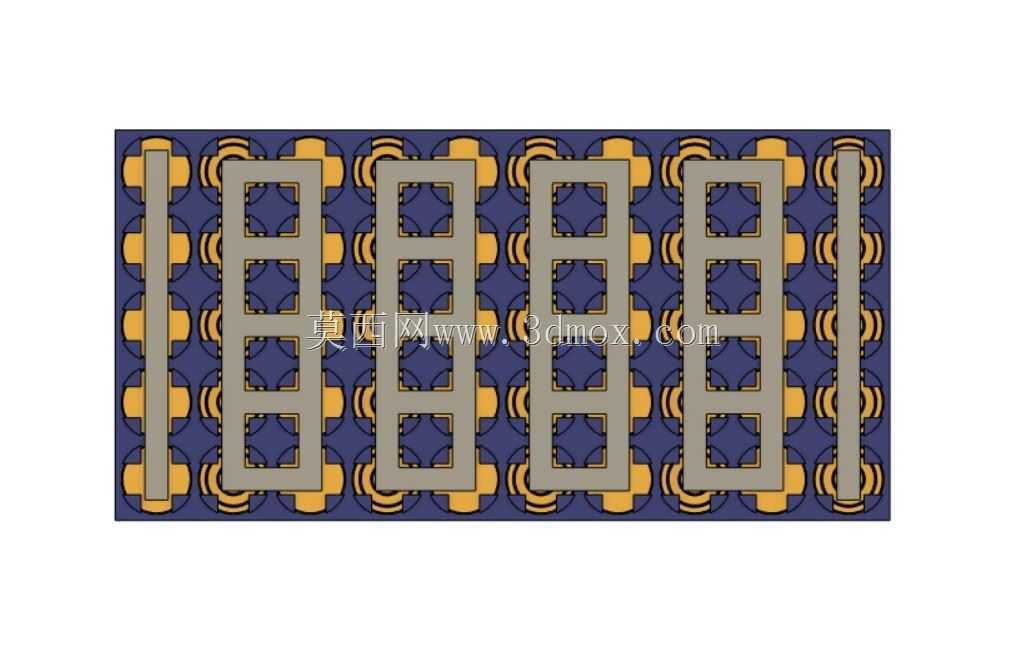

　　设计过程中首先需要考虑的是电芯排布的串并逻辑，这套结构采用3列并行的排布方式，每列可容纳多颗电芯，相邻电芯之间的中心距保持在19mm-20mm之间，这个间距既满足了绝缘防护的安全距离要求，避免电芯外皮破损后出现相邻电芯短路的风险，又不会因为间距过大导致整体结构尺寸冗余，浪费安装空间。支架的边角位置做了圆角过渡处理，避免尖锐边角在装配过程中划伤操作人员，也防止在电池组装入设备外壳时刮蹭外壳内壁的绝缘层。底部支架的边缘做了凸起的限位挡边，电芯装入后不会从底部滑落，顶部支架对应每个电芯正极的位置预留了焊接窗口，方便后续自动化点焊机进行镍片汇流排的焊接作业，不需要额外做位置校准，能有效提升PACK装配的生产效率。

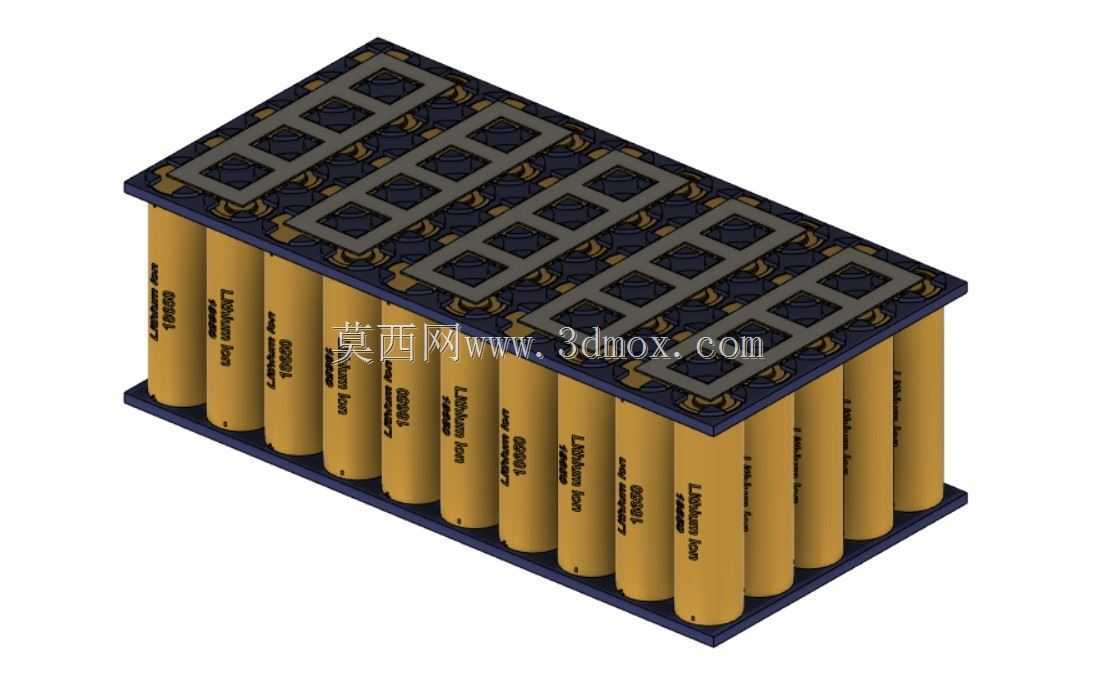

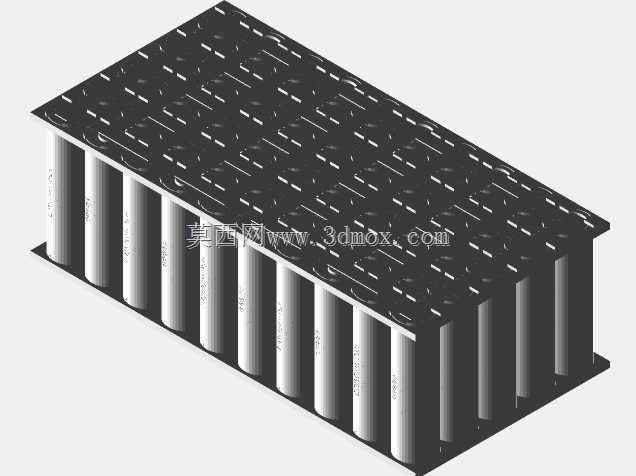

　　从安装边界来看，整套电池组的外形尺寸根据排布的电芯数量做了对应控制，以图中展示的排布规模为例，整体长度方向控制在300mm以内，宽度方向控制在150mm以内，整体高度不包含极柱汇流排的情况下为67mm左右，预留出汇流排与绝缘盖板的安装空间后，整体高度可控制在75mm以内，能够适配绝大多数小型储能设备、电动工具的电池仓安装尺寸。安装固定方面，上下支架的四个角位置预留了螺丝安装孔位，可以通过M3或者M4的螺丝将上下支架锁紧为一个整体，也可以通过这些孔位将整个电池组固定到设备的电池仓内，不需要额外设计固定支架，减少整机的零件数量。需要注意的是，这类支架材质通常选用阻燃ABS或者PC材质，阻燃等级需要达到V0级，避免出现意外起火时的火势蔓延，同时材质需要具备一定的耐温性能，在-20℃到60℃的工作环境下不会出现脆化、变形问题，保证不同使用环境下的结构可靠性。

　　在实际选型使用过程中，工程师可以根据具体的电压、容量需求调整电芯的串并数量，只需要对应调整支架的长度方向尺寸即可，宽度方向的3列排布不需要改动，这样可以最大化复用原有设计的模具，降低开模成本。汇流排的镍片厚度通常根据持续放电电流选择，持续放电电流在10A以内的场景可选用0.15mm厚的纯镍片，持续放电电流超过20A的场景则需要选用0.2mm以上的镀镍钢片或者复合镍片，避免大电流下汇流排过热。另外在结构设计时已经预留了温度传感器的安装位置，可以将NTC温度传感器固定在中间位置的电芯表面，实时监测电池组的核心温度，配合BMS保护板实现过温保护，进一步提升电池组的使用安全性。
