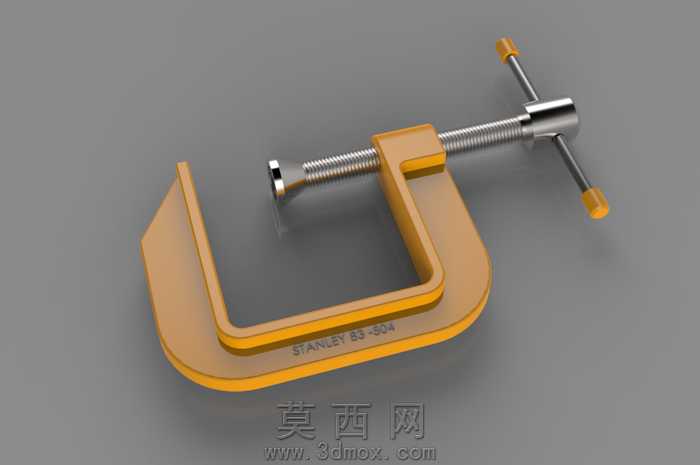

G型重型C字夹木工紧固夹具三维设计

本模型为工业常用G型C字夹的三维建模作品，整体采用SolidWorks完成全参数化建模，再导入KeyShot完成写实渲染呈现。建模阶段首先梳理夹具的核心结构组成：包含C型夹体、传动螺杆、T型转动手柄、压头四个核心部件，建模时先绘制C型夹体的截面轮廓草图，通过拉伸凸台生成夹体基础实体，再对夹体的受力弯折处做圆角过渡处理，还原真实产品的冲压锻造工艺特征，夹体表面预留品牌标识的浮雕特征，通过包覆命令完成标识的凹凸效果制作。传动螺杆部分采用螺旋线扫描生成标准三角外螺纹，螺纹牙型参数符合通用五金紧固件的标准规格，螺杆与夹体的螺纹配合处做同轴度配合约束，保证虚拟装配时螺杆可沿夹体螺纹孔做轴向进给运动。T型手柄与螺杆顶端采用过盈配合的装配关系，手柄两端的防滑握头采用橡胶材质特征建模，做细微的表面颗粒纹理提升真实感，压头部分与螺杆末端做活动铰接设计，还原真实夹具夹紧工件时压头可自适应贴合工件表面的结构特性。材质编辑阶段，C型夹体采用喷塑橘色五金材质，调整材质的粗糙度、金属度参数，还原铸铁喷塑后的哑光磨砂质感，边缘处做轻微的磨损做旧效果，模拟五金工具长期使用的真实状态；传动螺杆与T型手柄的金属杆部分采用抛光镀铬金属材质，调高反射率参数，呈现亮面金属的高光反射效果；手柄两端握头采用橙色硬质橡胶材质，降低反射率、增加粗糙度参数，区分金属与橡胶的材质差异。渲染阶段采用三点布光方案，主光源从侧上方打亮夹具主体，勾勒夹体的轮廓线条，辅光源补亮暗部细节避免阴影死黑，背景采用中性灰色渐变背景突出产品主体，开启全局光照与环境闭塞效果，让部件衔接处的阴影过渡更自然，最终呈现出兼具结构准确性与视觉真实感的夹具三维模型，完整还原了这类通用五金夹具的结构特征与外观质感，可用于五金产品展示、工装设计参考、装配教学演示等场景。
