汽车运动款铝合金轮毂带刹车总成三维设计

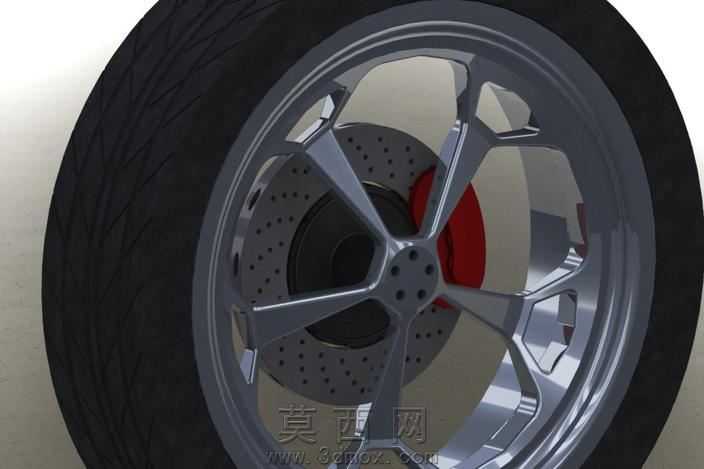

本作品为汽车轮组总成三维建模设计，整体采用参数化建模思路完成全结构搭建，首先以轮胎接地中心为全局坐标原点，确定轮组的安装基准面与中心轴线，保证后续装配的同轴度精度。轮胎部分采用曲面建模方式，先绘制胎面的中心引导线与胎侧轮廓线，通过扫掠生成胎体基础曲面，再根据民用运动轮胎的胎纹排布规律，绘制周向连续的主排水槽、横向细沟槽的截面轮廓，通过阵列、布尔切除完成胎面花纹的细节制作，同时还原胎侧的厚度过渡与胎唇的刚性安装结构，保证轮胎与轮辋的配合尺寸符合行业通用装配标准。轮毂部分采用多辐条运动风格设计，首先绘制轮辋的环形基础实体，确定轮辋的胎圈座、轮缘的标准截面尺寸，再以中心安装盘为基准，绘制五组Y型辐条的空间轮廓线，通过放样生成辐条的渐变截面实体，辐条表面做了顺滑的弧面过渡处理，既还原锻造轮毂的轻量化切削质感，也保证结构的力学合理性；中心安装盘位置预留了轮毂螺栓的安装孔位，孔位排布按照乘用车通用的孔距标准设计，同时还原中心轴孔的定位台阶结构。刹车系统部分同步完成建模，刹车盘采用通风盘结构，先绘制内外两层盘体基础实体，中间设置径向排布的通风散热筋，盘体工作面通过阵列切除生成均匀分布的散热钻孔，还原高性能刹车盘的散热结构特征；刹车卡钳采用对置活塞布局，绘制卡钳的桥体结构、活塞安装腔与外侧的装饰盖板，卡钳位置与轮毂辐条的间隙经过尺寸校验，保证实车装配状态下不会发生运动干涉。材质渲染阶段，轮胎部分采用哑光黑色橡胶材质，调整材质的粗糙度与细微凹凸纹理，还原橡胶材质的磨砂质感与使用后的细微颗粒感；轮毂部分采用高光亮面金属铝合金材质，添加轻微的环境反射效果，还原抛光铝合金轮毂的金属光泽，辐条边缘做了细微的倒角高光处理，凸显切削加工的精致感；刹车盘采用哑光铸铁材质，表面添加轻微的锈迹与磨损纹理，还原金属制动盘的使用质感，刹车卡钳采用亮红色烤漆材质，调整材质的高光与反射参数，凸显烤漆表面的光滑亮泽效果。整体模型完成后进行了全局干涉检查，确认轮胎、轮毂、刹车盘、卡钳之间的装配间隙合理，所有配合尺寸符合乘用车轮组的通用设计规范，可用于汽车外观设计展示、轮组结构教学、改装方案效果演示等场景。
