遥控器外壳注塑模具三维结构设计

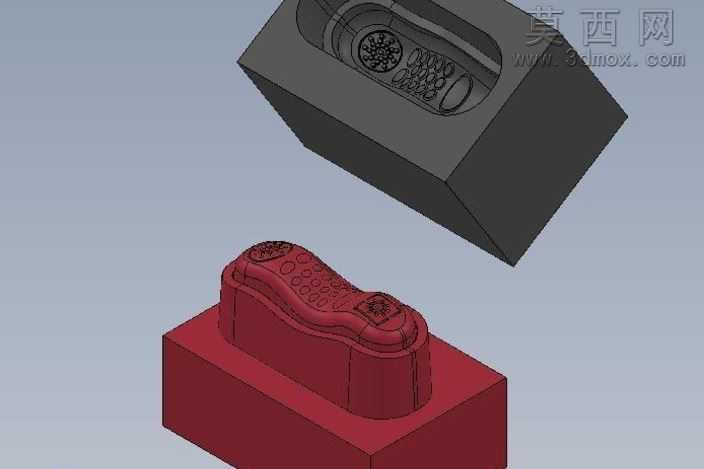

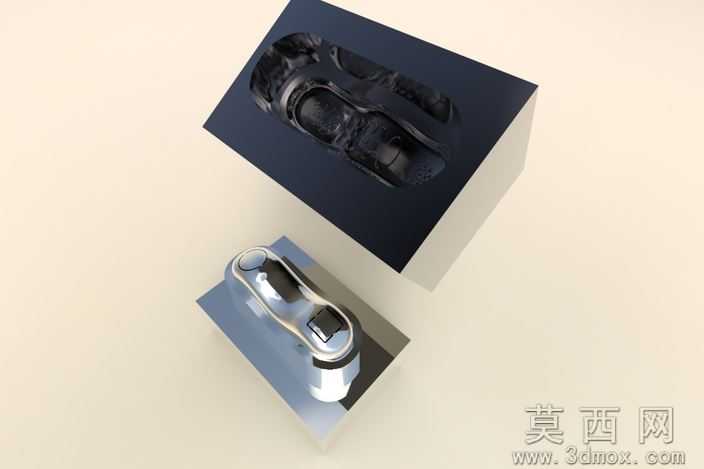

本套三维模型为遥控器外壳的注塑成型模具，整体采用SolidWorks完成全参数化建模，建模过程严格遵循注塑模具设计规范，完整还原了模具的核心成型结构与装配关系。模型分为定模型腔与动模型芯两大核心部分，其中定模型腔采用整体式结构，精准复刻了遥控器外壳外表面的全部细节，包括按键区域的凹凸纹理、侧边的弧度曲面、端部的造型轮廓，型腔表面做了平滑过渡处理，避免注塑过程中出现应力集中与脱模卡滞问题。动模型芯部分对应遥控器外壳的内表面结构，完整设计了与型腔匹配的贴合面，同时预留了注塑成型所需的收缩余量，保证注塑冷却后塑件尺寸精度符合设计要求。材质表现上，模型对模具钢材质做了区分渲染，定模部分采用深灰色金属质感渲染，还原模具钢淬火后的表面质感，动模部分采用酒红色区分展示，清晰呈现上下模的合模对位关系，合模面的贴合精度在建模时做了公差匹配，避免出现飞边溢料的设计缺陷。结构设计层面，整套模具采用一模一腔的布局，适配遥控器外壳这类外观要求较高的塑件生产，成型区域完全贴合塑件的三维轮廓，分型面选取在塑件轮廓的最大投影面处，保证开模时塑件能够顺利留于动模侧，方便后续顶出机构动作。建模过程中对模具的边角处做了合理的倒角处理，既避免实际加工中出现应力开裂问题，也符合模具加工的工艺要求，所有曲面均采用G1连续过渡，保证数控加工时刀具路径平滑，减少后续抛光工作量。设计思路围绕遥控器外壳的外观与装配需求展开，针对外壳表面的细密按键纹理，在型腔建模时做了等距偏移处理，保证纹理深度均匀一致，避免注塑时出现填充不足的问题；针对外壳的薄壁结构，在流道设计预留位置做了优化，保证熔融塑料能够快速均匀填充型腔，减少成型周期。整套模型完整呈现了注塑模具从分型设计到成型零件构建的全流程，结构逻辑清晰，各部件装配关系明确，可用于注塑模具设计学习、模具结构演示以及数控加工编程参考，能够直观展示外观类注塑件的模具设计要点与结构处理方式。
