塑料件注塑模具分层结构三维设计

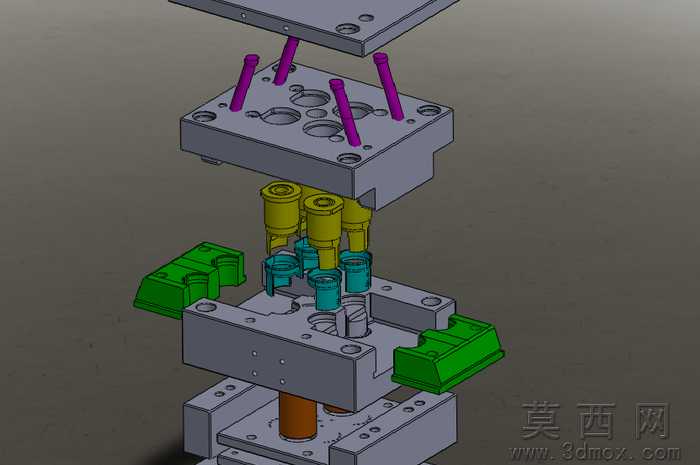

本套注塑模具三维设计采用分层式装配结构搭建，建模过程中严格遵循注塑模具设计规范，先完成整体模架的基准定位，再逐一拆分各个功能组件进行独立建模，最终通过配合约束完成总装，完整还原了模具从定模到动模的全部装配层级。模型中清晰区分了各个功能部件：顶部定模座板通过紫色导柱实现合模导向，导柱与导套的配合间隙经过合理参数设置，保证合模过程的精准对位，避免成型过程中出现错模问题。定模部分整合了型腔结构，对应绿色塑料外壳的外部成型轮廓，型腔曲面经过顺滑处理，保证成型塑件的外表面质量。中间的成型组件采用拆分式镶件设计，黄色与青色的镶件分别对应塑件不同部位的成型结构，镶件拆分设计既便于加工制造，也能在后续使用中针对易磨损部位单独更换，降低模具维护成本。动模部分设置了顶出机构，底部的棕色顶杆组件对应塑件的顶出位置，顶出行程经过合理计算，保证开模后塑件能够顺利从动模侧脱出，同时避免顶出痕迹影响塑件外观。两侧的绿色滑块结构为侧向抽芯机构，针对塑件侧面的倒扣结构设计，开模过程中滑块会在斜导柱驱动下先行侧向抽离，避免顶出时拉伤塑件侧面结构。建模过程中对各个零件的材质进行了区分设置，模架部分采用钢材质感，成型镶件根据功能不同设置了差异化的金属材质表现，导柱导套等运动部件做了高亮处理，便于直观区分各个组件的功能属性。整体设计充分考虑了注塑生产的实际需求，从浇注系统的布局、冷却水道的预留到脱模机构的排布都做了合理规划，各个部件之间不存在干涉问题，合模开模的运动逻辑顺畅，能够直观展示注塑模具的完整工作流程，可用于模具结构教学、设计方案展示以及生产前的结构验证。
