3D打印机XYZ轴校准立方体结构件

　　在桌面级FDM3D打印的日常作业流程里，设备的轴系精度偏差是影响成品合格率的核心因素之一，不管是皮带传动机型的张紧度衰减、步进电机步距角累积误差，还是丝杆传动机型的反向间隙，都会在连续打印过程中逐步显现，最终导致成型件尺寸超差、立面倾斜、层纹错位等问题，而这类轴系校准立方体，就是专门针对这类设备调校场景设计的实体校验工装。

　　从实际使用场景来看，这类校准件不需要额外的安装固定结构，使用时直接将打印平台调平预热到对应耗材的常规打印温度，按照设备日常使用的常规参数打印该立方体即可，不需要调整特殊的打印设置，才能真实反映设备当前的实际运行状态。打印完成后不需要复杂的检测设备，通过目视观察立方体三个正交立面的X、Y、Z标识槽的成型状态，就能快速判断对应轴系的运行问题：比如X轴立面的斜向标识出现层纹错位、边缘锯齿，就说明X轴皮带张紧度不足或者电机电流参数不匹配；Y轴立面的标识出现尺寸偏差、立面垂直度不足，就要检查Y轴导轨的润滑状态或者同步轮的紧固情况；Z轴立面的标识出现层厚不均、横纹凸起，就要排查Z轴丝杆的同轴度或者限位开关的触发精度。

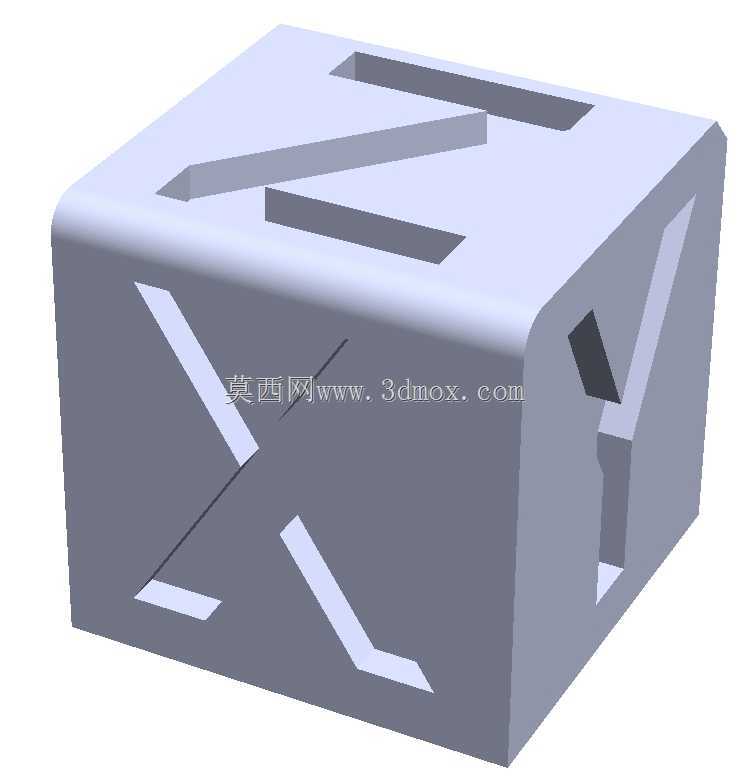

　　在设计思路上，这款校准立方体没有采用传统实心正六面体的结构，而是在三个互相垂直的外立面上分别做了对应轴向的镂空标识，顶面也做了Z向的标识槽，所有标识的线条宽度都设置为常规打印喷嘴直径的整数倍，避免因为线宽设置问题导致的成型误差干扰校准判断；立方体的所有棱边都做了小半径的圆角过渡，一方面是避免打印过程中尖角位置的翘曲变形影响整体尺寸精度，另一方面也能减少打印时的边角应力集中，让整个打印过程的成型状态更稳定。立方体的整体尺寸控制在50mm见方的常规尺寸区间，这个尺寸既不会因为体积太小导致误差特征不明显，也不会因为体积太大浪费打印耗材、延长校准耗时，单次打印耗时控制在半小时左右，非常适合日常开机前的快速设备校验。

　　从结构细节来看，三个立面的标识都采用了贯通式的窄槽设计，槽宽统一设置为2mm，这个宽度刚好适配0.4mm直径喷嘴的三次走线填充，打印时不需要做特殊的薄壁处理，就能得到边缘清晰的标识轮廓；槽的深度设置为5mm，既能够保证标识的辨识度，又不会因为槽深过大导致打印过程中出现悬空下垂的问题，不需要额外添加支撑结构就能顺利成型，减少后处理步骤对校准件尺寸的影响。立方体的底面设计为完全平整的平面，没有额外的凸起或者凹槽，能够完全贴合打印平台，避免打印过程中出现底部翘边、移位的问题，保证整个打印过程的基准面稳定。

　　在实际的设备调校作业中，这类校准件的使用频率远高于其他复杂的测试模型，很多一线的3D打印作业人员会在更换不同耗材、调整打印速度、更换皮带或者电机之后，先打印一个这样的校准立方体，快速验证设备的轴系运行状态，不需要花费大量时间打印复杂的测试模型就能定位大部分的轴系问题。不同于单纯的尺寸校准块，这款带轴向标识的立方体能够让操作人员快速对应到问题轴系，不需要通过测量各个面的尺寸再反推问题轴，大幅提升设备调校的效率。同时立方体的实心主体结构也能用来验证设备的填充密度、外壁结合强度等参数，观察外壁是否存在分层、填充是否均匀，一次性完成多项设备参数的校验，不用单独打印多个测试件。

　　从安装边界的角度来说，这款校准件本身不需要和其他设备部件做装配配合，它的所有尺寸公差都是围绕3D打印机的成型精度校验需求设计的，打印完成后只需要放置在水平台面上，配合游标卡尺测量各个边的实际尺寸，就能得到更精准的轴系偏差数据，比如测量X方向的两个对边尺寸差，就能判断X轴的运动垂直度偏差；测量Z方向的高度差，就能判断Z轴的平台倾斜问题。整个模型的结构没有薄壁、悬空等特殊打印难点，对不同类型的3D打印设备都有很好的兼容性，不管是入门级的皮带传动桌面机，还是工业级的丝杆传动设备，都能使用这个校准件完成日常的轴系精度校验工作，是3D打印作业场景里实用性极强的一类校验工装。
