可拆解式木柴气化家用取暖炉结构设计

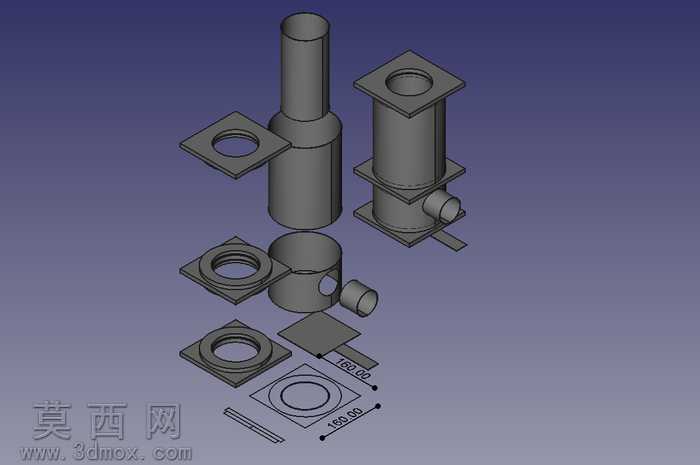

本作品为家用小型木柴气化炉的三维结构设计，采用参数化建模方式完成全零件的独立绘制与装配还原，完整复现了炉具可拆解的模块化结构特点。建模过程中首先对炉具的功能模块进行拆分，将整体结构划分为进料燃烧室、气化反应腔、烟气导流段、法兰密封连接段、清灰接料段五个核心部分，每个部分均单独绘制实体模型，还原了各零件间的装配间隙与配合关系。模型中清晰呈现了多层方形法兰密封结构，每片法兰均预留对应安装孔位，可实现各段腔体的紧密拼接与快速拆卸，方便日常清灰维护与部件更换。炉体主体采用圆柱腔体结构设计，上部设置缩径排烟导流段，可引导燃烧烟气向上集中排出，侧部预留的横向接口为二次进风与点火操作位，可保障气化燃烧过程的氧气供给，提升木柴燃烧效率。模型附带的尺寸标注明确了炉体底座的安装尺寸为160mm见方，可适配多数家用场景的安装摆放需求。材质设置上，炉体主体赋予耐高温铸铁材质质感，密封垫片部分赋予耐热石墨材质表现，金属连接件赋予碳钢材质属性，渲染效果还原了金属铸件的哑光磨砂质感，清晰区分不同功能部件的材质差异。设计思路上采用模块化可拆解结构，既降低了炉具的加工制造难度，也方便用户后期对易损耗部件进行单独更换，同时兼顾了木柴气化燃烧所需的密闭腔体要求与日常使用的维护便利性，整体结构紧凑，零部件拆分逻辑清晰，装配关系明确，可直接用于炉具的结构验证、加工参考与教学演示使用，完整展现了小型家用气化炉的内部构造与外部连接逻辑，还原了木柴气化燃烧所需的腔体结构与气流通道设计。
