金刚石滚花高头手拧紧固螺栓结构

　　这类带金刚石滚花结构的手拧螺栓，在小空间无工具拆装的设备场景里使用率极高，常见于电子设备调试面板、小型电源模组外壳、光学仪器调节工位、实验室测试治具这些需要频繁拆装、又不允许螺丝刀等工具刮伤周边漆面或精密元件的场合。和普通外六角、内六角螺栓不同，它的核心设计逻辑是完全放弃工具夹持受力面，把操作受力区直接做在螺栓头部的外圆周上，通过滚花纹路提供足够的静摩擦力，让操作人员仅凭手指捏合的力量就能完成拧紧或松开动作，不需要额外配套扳手、批头，在设备售后维护、产线快速换型的场景下能大幅缩减拆装耗时。

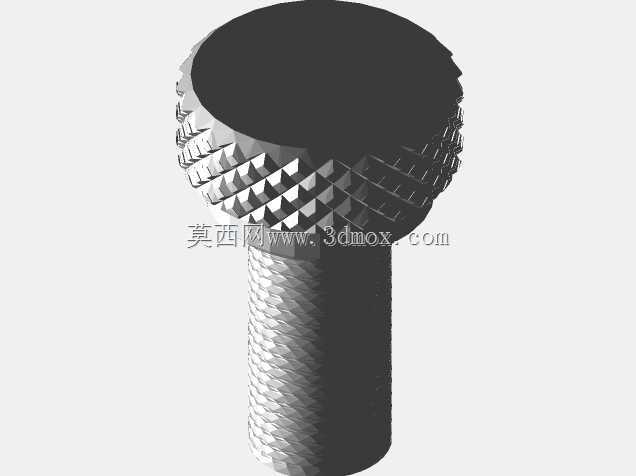

　　从结构细节来看，螺栓头部采用双层台阶设计，下层靠近螺纹段的位置做了直径略大于螺纹大径的圆柱定位台，这个台阶的作用是在螺栓拧入安装孔时起到径向限位作用，避免螺栓拧入过程中出现偏斜，保证螺纹啮合时的同轴度，防止斜向拧入造成的螺纹滑牙、安装面压伤问题。头部上层的滚花区域采用菱形网纹滚花，也就是行业内常说的金刚石滚花，滚花的齿距、齿深都经过适配手指触感的优化，齿距过密容易在手上有汗、沾有少量油污时出现打滑，齿距过疏则会在拧紧时硌手，长时间操作容易造成指腹压痕，合适的齿形参数能保证在0.5N·m左右的手拧力矩下不打滑，满足大部分轻薄件、非金属件连接的预紧力需求，不会因为拧紧力过大造成塑料壳体、薄铝板这类低强度安装基材的开裂变形。

　　螺纹部分采用标准公制粗牙螺纹，螺纹收尾处做了合理的退刀槽结构，避免螺纹拧到底部时出现螺尾干涉，保证螺栓头部的定位端面能完全贴合安装基准面，连接后不会出现松动间隙。整个零件的外形尺寸边界控制紧凑，头部直径比同规格普通外六角螺栓的对边尺寸小15%左右，在排布密集的安装面板上能节省相邻零件的安装空间，不会因为头部过大干涉周边的接线端子、调节旋钮等元件。安装时只需要在安装基材上预制对应规格的螺纹孔，或者配套压铆螺母、铜嵌件使用，不需要额外的防松垫片，因为手拧的预紧力刚好匹配这类频繁拆装场景的防松需求，不会因为震动出现自行松脱，又能在需要拆卸时不用克服过大的预紧力矩。

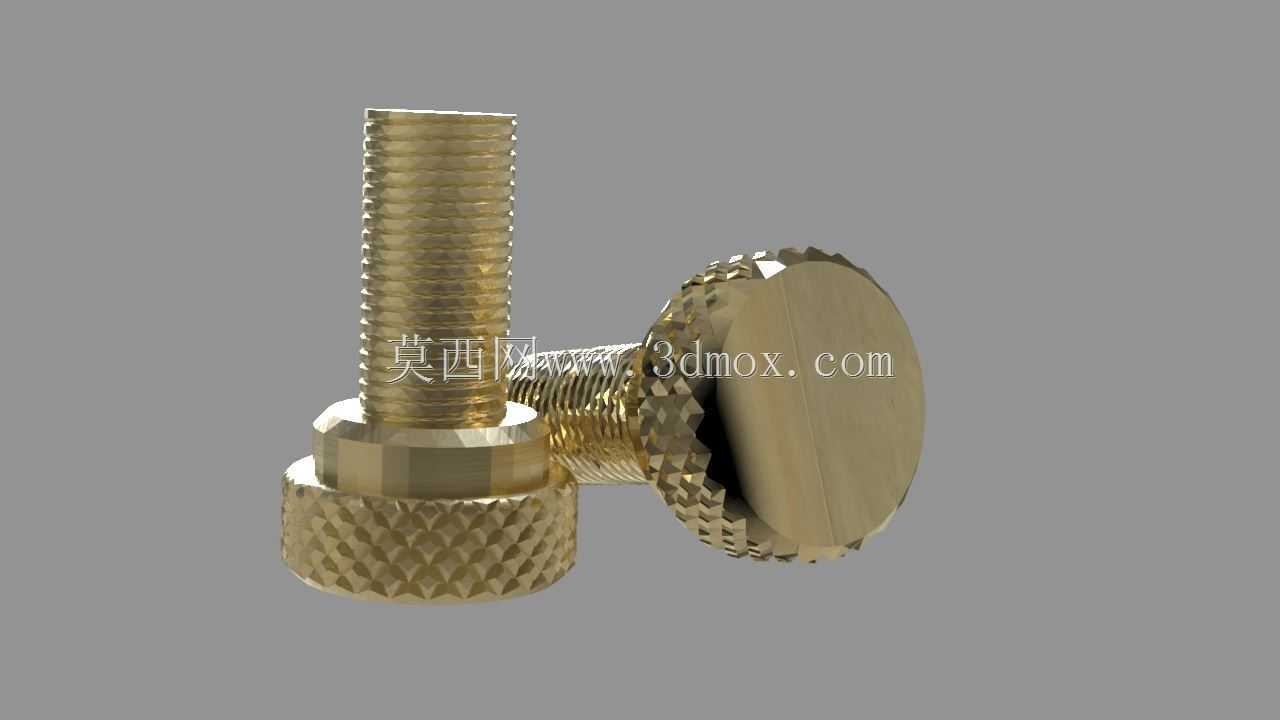

　　在实际选型应用中，这类滚花螺栓常被用在电源变压器的外壳盖板固定位置，因为变压器在调试阶段需要反复开盖调整绕组抽头、检测输出电压，用普通螺丝需要反复找螺丝刀，效率极低，而手拧滚花螺栓可以直接徒手操作，同时黄铜材质的本体还能起到一定的接地导通作用，减少外壳的静电积累。另外在小型治具的快换压板、3D打印设备的耗材导向架固定、桌面型测试仪器的电池仓盖固定场景下，这类螺栓也有非常广泛的应用，它的滚花头部除了提供拧转摩擦力之外，高出安装面的台阶结构也能作为小型的受力提手，在拆卸盖板时可以直接捏住螺栓头部把盖板提起来，不需要额外设计抠手位，能简化外壳的结构设计，减少模具加工的复杂程度。

　　建模过程中需要重点注意滚花特征的参数化实现，不能直接用贴图代替实体齿形，否则在做3D打印验证、或者导出工程图标注滚花参数时会出现误差，滚花的齿形角度通常采用90度，齿顶做微小的圆角处理，避免锐边造成的割手问题，同时在头部和螺杆的衔接位置做R角过渡，减少应力集中，避免螺栓在受到侧向拉力时从头部衔接位置断裂。螺纹部分的建模要符合标准螺纹的牙型角、螺距参数，和标准螺母的啮合间隙控制在合理公差范围内，保证实际装配时的顺畅度，不会出现卡滞、滑牙的问题。整个零件的所有棱边都做了符合五金件加工工艺的倒角或圆角，没有尖锐的毛刺边，完全符合实际量产零件的加工工艺要求，不是只做外观效果的概念模型，可以直接用于结构验证、装配干涉检查、BOM清单统计等实际工程环节。
