平行轴偏心传动奥尔德姆联轴器结构

在轻工输送设备、小型自动化工作站、桌面级加工设备的传动链布局中，经常会遇到两根传动轴轴线平行但存在不可避免的同轴度偏差的场景，这类偏差如果采用刚性联轴器直接连接，会在轴端、轴承位产生持续的交变径向载荷，轻则加快轴承磨损、增大传动噪音，重则会造成轴件疲劳断裂、驱动端电机过载烧毁，奥尔德姆联轴器正是针对这类平行轴偏心补偿需求设计的传动连接件。

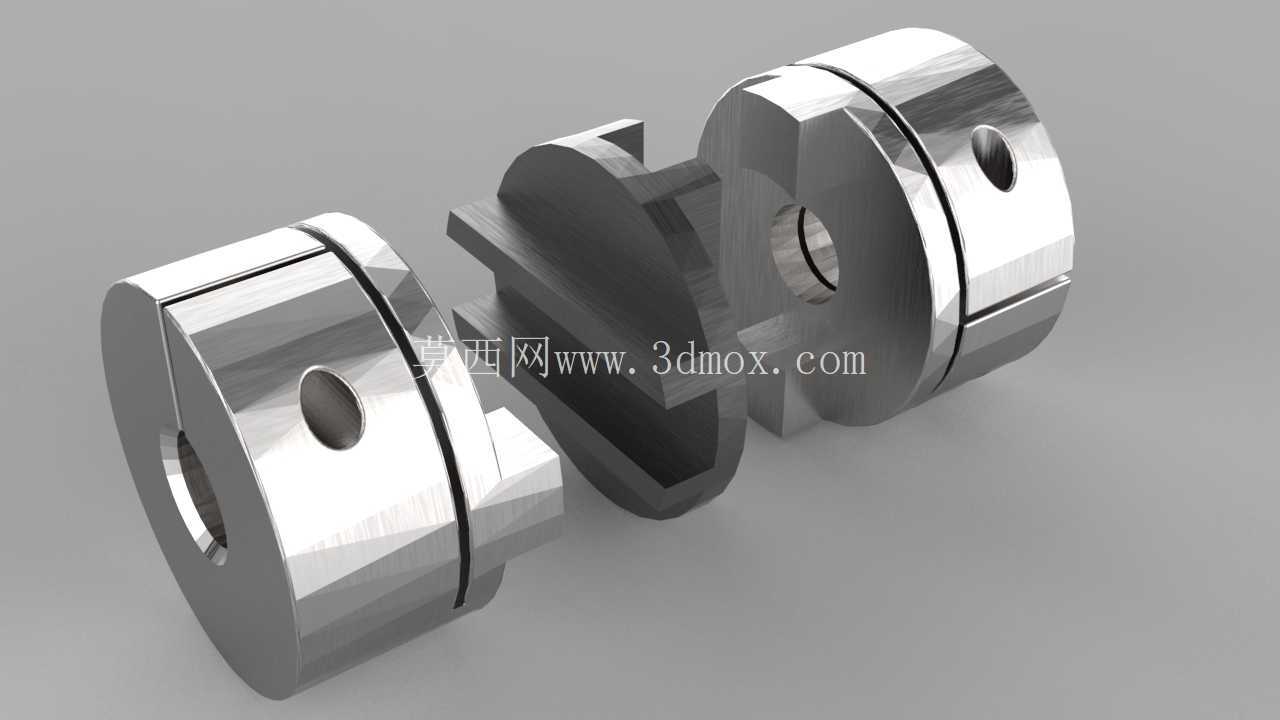

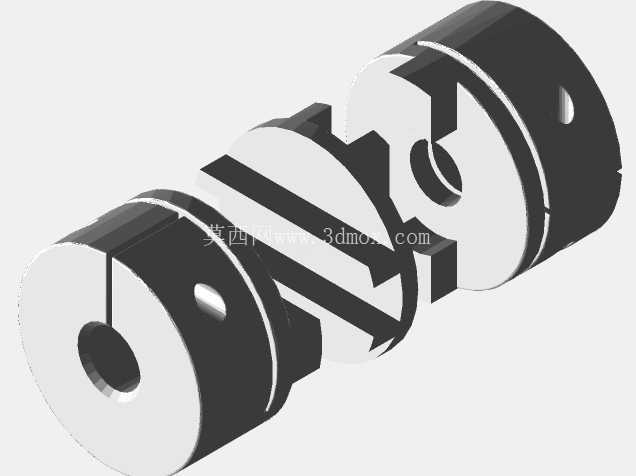

这类联轴器的核心结构分为三个部分，两端是分别与主动轴、从动轴配合的夹紧式轮毂，轮毂端面开有十字交叉分布的径向滑槽，中间是一块两侧带凸榫的十字滑块，两侧凸榫分别嵌入两端轮毂的滑槽内，形成滑动配合副。当两根轴存在平行偏心时，中间滑块会在运转过程中沿两端滑槽做小幅径向滑动，以此抵消两轴之间的偏心量，不会在轴端产生额外的强制约束载荷。和膜片联轴器、波纹管联轴器这类金属弹性元件联轴器相比，奥尔德姆联轴器的偏心补偿量更大，同等公称扭矩下的径向尺寸更紧凑，而且不存在弹性元件疲劳失效的问题，适合中低速、有一定冲击载荷的传动场景；和十字滑块联轴器相比，奥尔德姆联轴器的滑块与轮毂滑槽的配合面做了减摩设计，运转过程中的滑动阻力更小，磨损速率更低，传动效率更高。

从结构设计的细节来看，两端轮毂采用轴向开槽的夹紧式结构，轴孔与传动轴采用H7/k6的过渡配合，通过侧面的紧定螺钉锁紧，不需要额外加工键槽就可以传递额定扭矩，安装时不需要大幅度移动两端的驱动件和从动件，只需要拧松紧定螺钉就可以完成轴向位置调整，非常适合安装空间局促、后期维护不便的设备布局。轮毂的外圆做了倒角处理，避免安装过程中锐边划伤操作人员，同时也减少了高速运转时的空气扰动噪音。中间滑块的凸榫与轮毂滑槽的配合间隙控制在0.02-0.05mm之间，间隙过小会导致滑动阻力增大，偏心补偿时出现卡滞，间隙过大会造成传动回程误差，影响传动精度，对于有正反转切换需求的传动场景，这个配合间隙需要根据实际的传动精度要求做针对性调整。

在安装边界方面，这类联轴器的轴向尺寸通常为轴孔直径的1.8-2.2倍，径向最大尺寸不超过轴孔直径的3倍，选型时需要先确认两端轴的轴径，再根据传动系统的额定扭矩、最高转速选择对应规格，同时要预留足够的径向安装空间，保证中间滑块在最大偏心补偿量下不会与周边的设备结构发生干涉。安装时不需要刻意将两轴的同轴度调整到极高精度，只要偏心量在联轴器的额定补偿范围内即可，这一点大幅降低了现场安装的调试难度，尤其是对于框架式焊接结构的设备，焊接变形带来的轴系平行偏差很难完全消除，采用奥尔德姆联轴器可以在不额外增加加工成本的前提下，保证传动系统的稳定运行。

在实际应用中，这类联轴器常被用在小型皮带输送机的辊筒传动、自动化包装线的分度盘传动、桌面型雕刻机的进给轴传动等场景，这些场景的传动轴往往因为机架加工误差、装配误差存在一定的平行偏心，而且传动过程中会有小幅的载荷波动，奥尔德姆联轴器的滑动补偿结构可以很好地适配这类工况，同时其全金属的结构可以适应一定的高温、多尘的工业环境，不需要像尼龙滑块联轴器那样定期更换易损滑块，长期使用的维护成本更低。在建模过程中，需要重点关注滑槽与凸榫的配合尺寸、夹紧槽的开槽深度、紧定螺钉的孔位位置，这些细节直接决定了联轴器的实际装配性能和传动能力，尤其是夹紧槽的宽度，需要根据轮毂材料的弹性变形量计算，保证锁紧时轮毂可以均匀抱紧轴面，不会出现应力集中导致轮毂开裂的问题。
