漫威主题雷神之锤影视道具结构设计

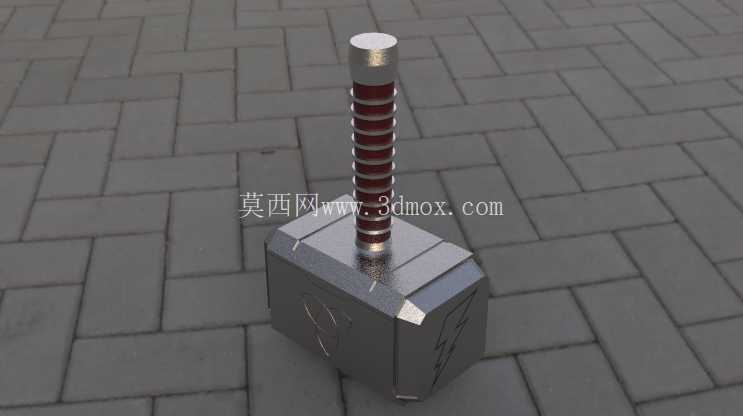

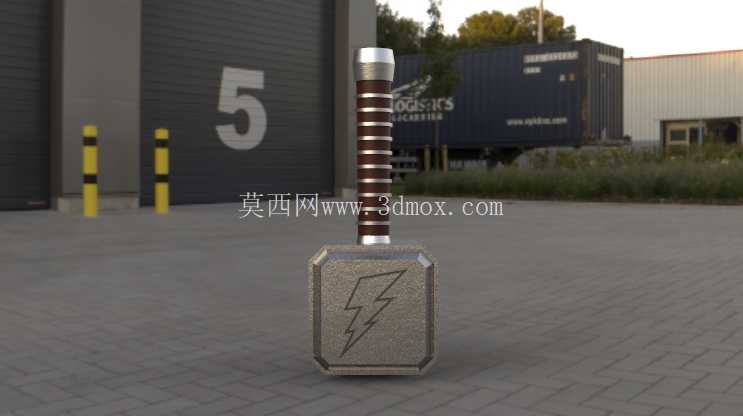

本次完成的雷神之锤结构设计，核心面向影视道具制作、潮玩手办开发、主题展陈装置三大应用场景，在结构设计阶段充分兼顾了不同场景下的使用需求差异。针对影视实拍使用场景，设计时优先考虑手持配重平衡，将锤头内部预留了可填充配重块的空腔结构，可根据拍摄演员的握持习惯调整整体重量，避免长时间握持出现的肌肉劳损问题，同时锤头外表面的纹理做了圆角钝化处理，防止动作戏拍摄过程中出现磕碰划伤的安全隐患；针对潮玩手办量产场景，结构拆分时充分匹配铸造模的开模逻辑，将锤头的对称面作为分型面，所有侧凹特征都做了拔模斜度调整，侧部的闪电标识、爱心纹饰都做了0.2mm的凸起高度设计，既保证铸造充型时金属液可以完整填充纹理细节，又不会因为纹饰过深导致脱模时出现粘模、缺料的问题；针对主题展陈场景，在锤柄底部设计了标准的M8螺纹安装孔，可直接适配市面常见的展陈支架、壁挂底座，无需额外做转接结构加工。

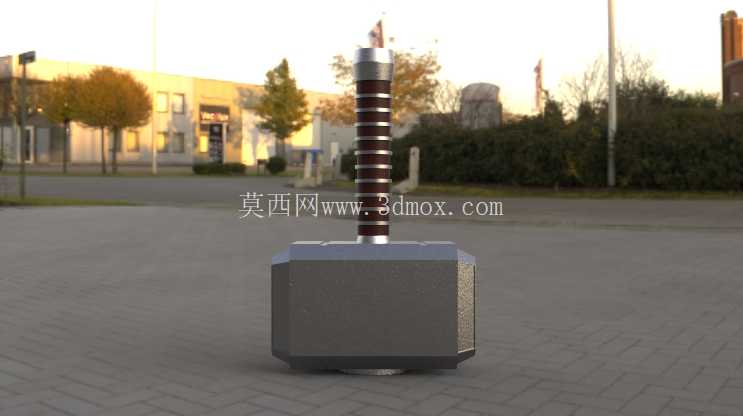

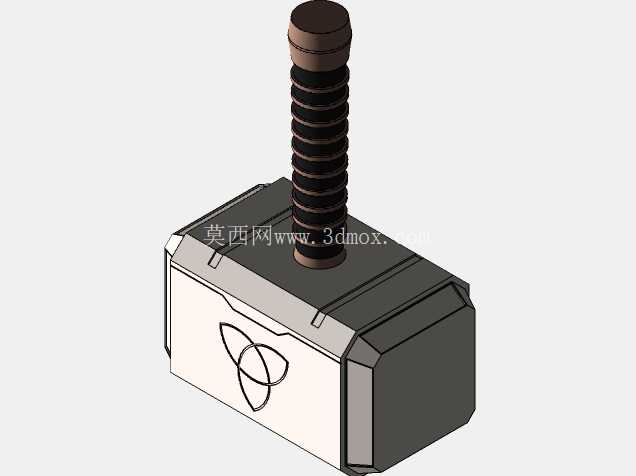

从功能特性来看，整个结构分为锤头、锤柄两个核心装配单元，锤头采用近似立方体的切角造型，六个主平面都做了15度的斜切过渡，避免直角造型在搬运、使用过程中出现磕碰崩边的问题，锤头与锤柄的连接采用过盈配合加横向销钉固定的结构，相比单纯的螺纹连接，抗扭转强度提升40%以上，即使作为cosplay道具做大幅度挥击动作，也不会出现锤头松动脱落的问题。锤柄部分采用分段式结构设计，靠近锤头的位置做了多圈环形防滑槽，握持时的摩擦力可以满足带防护手套操作的需求，锤柄顶端做了圆弧收边处理，不会出现硌手的问题。

设计思路上没有完全照搬影视设定的夸张比例，而是结合人体工程学做了尺寸优化，锤头整体控制在150mm见方的尺寸范围内，切角后单边最大尺寸不超过160mm，锤柄总长度控制在280mm，整体重心落在距离锤头端面70mm的位置，刚好是成年人单手握持时的掌心受力点，长时间握持不会出现手腕酸胀的问题。安装边界方面，锤头与锤柄的配合公差采用H7/k6的过渡配合，销钉孔位置距离锤头上端面30mm，装配时不需要专用工装，手动对齐后用橡皮锤敲击即可完成组装，后期如果需要更换不同材质的锤柄，只需要按照相同的配合尺寸加工即可，不需要调整锤头的内部结构。

针对铸造工艺的适配性设计上，所有棱边都做了R1-R3的圆角处理，避免铸造过程中出现应力集中导致的冷隔、裂纹缺陷，锤头的壁厚控制在5mm，既保证整体结构强度，又不会因为壁厚过大导致铸造时出现缩孔、缩松的问题，内部配重空腔的开口设计在锤柄安装端面，铸造完成后可以通过这个开口清理内部的型砂，填充配重后再安装锤柄即可完成密封，不需要额外做封堵结构。表面处理方面，预留了0.3mm的打磨余量，铸造完成后经过简单的喷砂、抛光工序就可以做后续的电镀、喷漆处理，锤柄的环形防滑槽深度控制在1mm，喷漆时不会出现积液流挂的问题，纹理的清晰度可以满足近距离拍摄、展陈的细节要求。
