空心三角弹珠大理石机旋转输送结构

　　在桌面级创意机械装置、科教演示教具以及休闲益智玩具的开发场景中，弹珠类运行机构一直是结构设计爱好者与小型文创设备厂商关注的方向，这类装置既需要满足弹珠顺畅流转的功能需求，又要兼顾结构的观赏性与运行稳定性，本次涉及的空心三角结构正是针对弹珠大理石机的旋转输送环节做的定制化设计。从实际用途来看，该结构作为弹珠运行路径中的转向输送节点，主要承担承接上游轨道送来的弹珠、通过自身旋转调整弹珠朝向、再将弹珠平稳送入下游轨道的作用，区别于常规的直轨或者固定弯道结构，这种三角式的旋转结构可以在更小的安装空间内实现弹珠的90度甚至多方向转向输送，大幅压缩整套大理石机的排布尺寸，适合做紧凑型的桌面弹珠装置。

　　从功能特性上看，该结构采用对称式的双侧支撑设计，两侧的支撑板上预留了长条形的安装调节槽，安装时可以根据整套设备的机架间距调整固定位置，降低对机架加工精度的公差要求，中间的空心圆柱腔体是弹珠的容纳与旋转通道，腔体直径严格匹配5/8英寸也就是16毫米直径的弹珠尺寸，腔体内壁做了顺滑过渡处理，没有尖锐棱角或者台阶结构，避免弹珠在旋转过程中出现卡滞、磕碰的问题。结构的三个侧边都预留了轨道对接接口，旋转到对应角度时就可以和不同方向的轨道完成对接，实现单输入多输出的弹珠路径切换，相比传统的单通道旋转拨块，这种三角结构的旋转动平衡更好，运行时的晃动量更小，不需要额外增加配重块就能实现平稳转动。

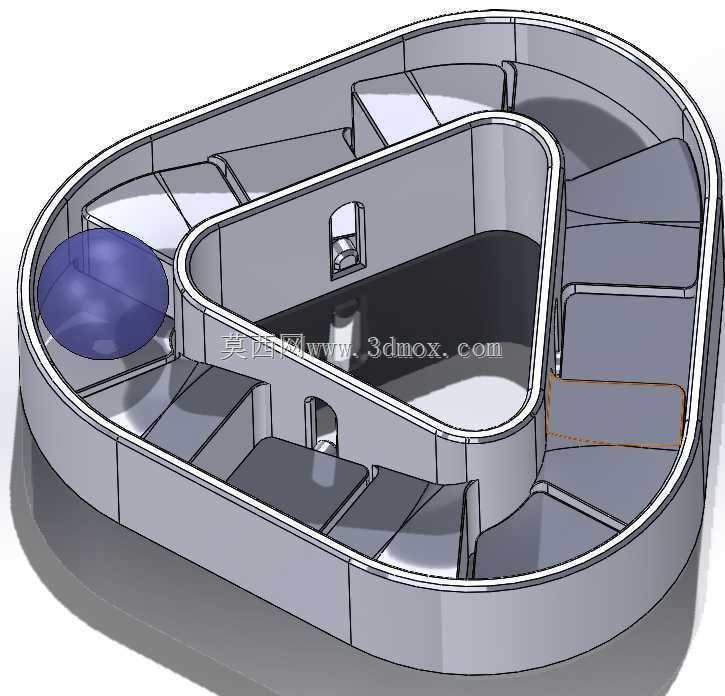

　　设计思路上，该结构参考了Algoloop装置与万花筒的对称式布局逻辑，没有采用常规的圆形旋转盘结构，而是选择了三角轮廓的外形，一方面三角结构的三个对接边可以形成均匀的角度分布，每旋转120度就能完成一次路径切换，定位逻辑更简单，不需要复杂的角度传感器就能实现到位检测；另一方面三角外形的视觉辨识度更高，和整套大理石机的创意风格更匹配，兼顾了功能性与观赏性。在做结构细化的时候，特意将中间的容纳腔体做了空心化处理，既可以减轻整个旋转部件的自重，降低驱动端的负载，也能让使用者直观看到弹珠在结构内部的运行状态，提升装置的演示效果。两侧的支撑板和中间腔体采用一体化的连接设计，减少了装配环节的零件数量，不需要额外做拼接固定，就能保证整体的结构强度，避免长期旋转运行后出现连接松动的问题。

　　从外形尺寸与安装边界来看，该结构的整体宽度适配常规桌面大理石机的机架间距，两侧支撑板上的长槽长度覆盖了常用的安装调节范围，固定时只需要用常规的紧固件穿过长槽锁紧在机架上即可，不需要额外做定制化的安装座。中间腔体的轴向长度刚好容纳单颗16毫米直径的弹珠，不会出现两颗弹珠同时进入腔体造成卡滞的问题，三个侧边的对接接口尺寸和通用的弹珠轨道尺寸完全匹配，不需要做额外的转接处理就能直接和市面上常见的标准弹珠轨道拼接。结构的旋转中心和腔体中心保持同轴，旋转时的外轮廓不会和周边的机架、其他轨道部件产生干涉，安装时只需要预留出三角轮廓旋转所需的最小扇形空间即可，不需要额外扩大设备的整体安装尺寸。

　　在实际应用中，该结构既可以用在手动驱动的小型桌面弹珠玩具上，也可以搭配小型舵机或者步进电机做成自动运行的科教演示装置，用于机械结构教学、创意展品展示等场景，结构本身的受力很小，采用常规的3D打印材料或者轻质塑料加工就能满足强度要求，不需要使用金属材料，能有效控制整套装置的制作成本。在做三维建模的时候，所有的对接尺寸、安装槽位置都做了参数化处理，后续如果需要适配其他直径的弹珠，只需要修改腔体直径、对接接口宽度几个核心参数就能快速衍生出适配不同规格的版本，不需要重新搭建整个模型，能大幅缩短同系列产品的开发周期。
