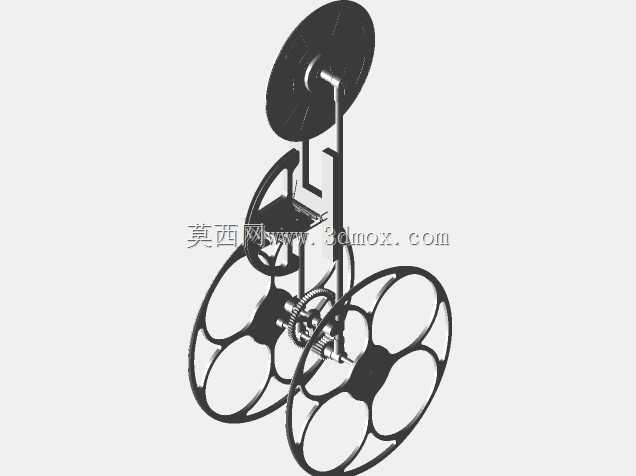

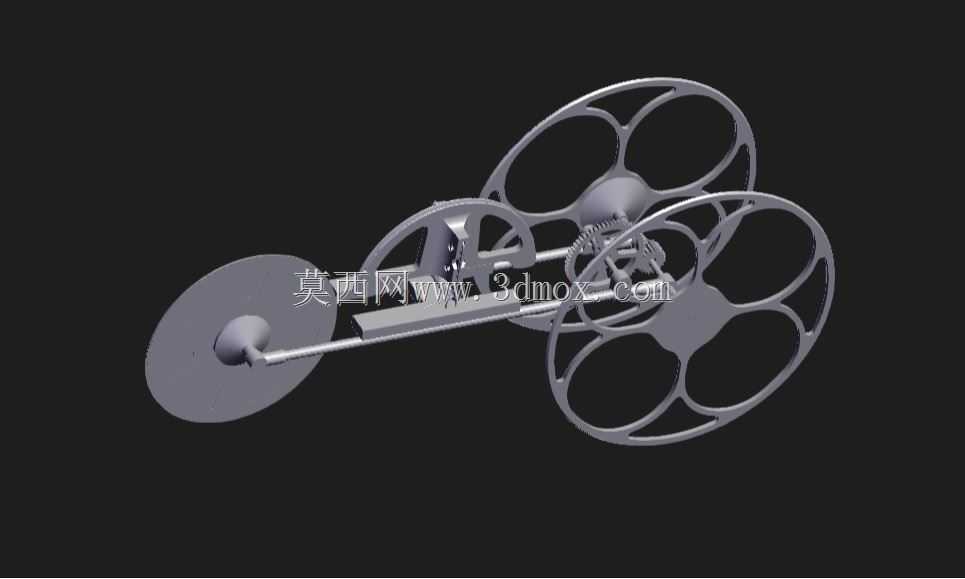

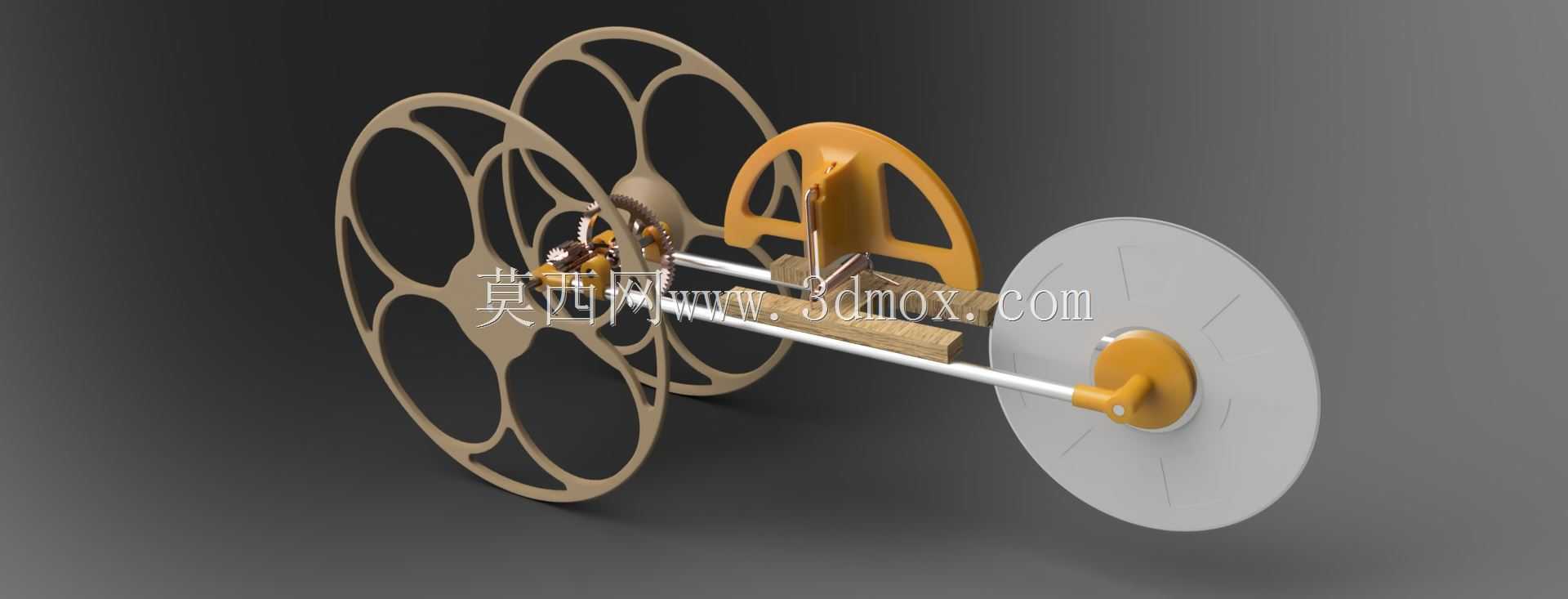

捕鼠功能轮式移动小车结构设计

　　这款轮式捕鼠装置的设计，核心瞄准民用室内、小型仓储场景的鼠害防控需求，区别于传统固定式捕鼠夹、粘鼠板的被动等待模式，通过轮式移动结构扩大捕鼠覆盖范围，适配家庭墙角、货架底部、管线通道等狭窄鼠类活动高频区域，解决传统捕鼠装置覆盖半径有限、易被鼠类规避的实际痛点。从功能实现逻辑来看，装置以捕鼠触发机构作为核心功能单元，搭配轮式行走系统完成区域巡航，触发机构采用杠杆式力学触发结构，当鼠类进入触发区域触碰感应拨片时，锁止机构瞬间脱开，夹持结构在弹性件的预紧力作用下快速闭合，完成捕鼠动作，触发行程控制在3mm以内，触发力设置为0.2N，既能够保证鼠类轻微触碰即可触发，又可避免装置行进过程中因地面颠簸、微小杂物触碰产生误触发。

　　行走系统采用大直径镂空轮结构，轮体采用辐条式镂空设计，在降低整体自重的同时，提升轮体与地面的通过性，能够越过直径不超过8mm的地面线缆、颗粒杂物，避免行进过程中卡滞；轮组布局采用三轴排布，前后轮为大直径行走轮，中部轴系搭配辅助支撑轮，保证装置在不平整地面行进时的稳定性，不会出现侧翻、卡停的问题。动力传递路径上，采用齿轮组啮合传动，将动力输出轴的扭矩传递至行走轮轴，齿轮模数选用0.5，齿面做光滑过渡处理，降低传动过程中的卡顿与噪音，避免行进过程中产生的声响惊扰鼠类，影响捕鼠效果。主体支撑结构采用两根平行铝杆作为主框架，铝杆直径选取6mm，材质选用6061铝合金，兼顾结构强度与轻量化需求，框架整体长度控制在220mm，宽度控制在120mm，高度控制在100mm，能够顺利进入常规家居120mm高的家具底部缝隙，覆盖传统捕鼠装置难以放置的狭窄区域；轴系采用三根金属光轴作为转动支撑，光轴与框架连接处搭配滚动轴承，轴承选用标准微型深沟球轴承，降低转动过程中的摩擦阻力，减少动力损耗，同时提升轴系转动的顺滑度，保证装置行进过程平稳无卡顿。

　　触发机构的安装位置设置在两轮之间的框架中部，距离地面高度为15mm，刚好匹配常见家鼠的活动高度，触发拨片延伸至装置行进方向的前端，能够在装置行进过程中第一时间感应到鼠类的触碰；夹持结构的开合角度设置为60度，闭合后夹持间隙控制在2mm，既能够保证可靠夹持，又不会因为夹持力过大造成后续清理的不便。设计过程中优先考虑了3D打印加工的工艺适配性，所有非金属结构件均做了壁厚均匀化处理，壁厚统一设置为2mm，避免打印过程中出现翘曲、填充不均的问题；装配接口全部采用插拔式配合，配合公差设置为0.2mm，打印完成后无需额外粘接、攻丝即可完成整体装配，降低加工与装配的难度。

　　轮体表面做了防滑纹理设计，纹理深度0.3mm，提升在瓷砖、木地板、水泥地面等不同家居地面材质上的抓地力，避免行进过程中出现打滑空转的问题；整体重心设置在框架中部偏下位置，距离地面高度仅35mm，进一步提升行进稳定性，即使在倾斜角度不超过15度的地面上也能稳定行进，不会出现倾翻。在实际使用场景中，该装置可搭配定时巡航模块，在鼠类活动高频的夜间时段自动行进巡检，无需人工频繁查看调整位置，相比传统固定式捕鼠装置，捕鼠覆盖范围可提升60%以上，同时装置整体无外露尖锐部件，使用过程中不会对家中孩童、宠物造成误伤，适配家庭、小型便利店、仓库储物间等多种场景的鼠害防控需求。结构设计过程中充分考虑了易维护性，所有部件均采用模块化设计，触发机构、轮组、框架均可单独拆卸，若出现部件损坏可单独更换，无需整体报废；轴承与轴系之间采用间隙配合，长期使用后可直接拆卸清理缠绕的毛发、杂物，保证传动结构持续顺畅运行。
