内燃机动力传递用连杆结构设计

　　在往复式内燃机的动力传递链路中，连杆是衔接活塞往复运动与曲轴旋转运动的核心受力构件，其结构设计合理性直接决定动力转换效率与整机运行可靠性。从实际工况来看，连杆需要在活塞往复运动的过程中，承受燃烧冲程产生的爆发压力传递，同时还要应对活塞换向时的惯性冲击，以及曲轴旋转带来的交变弯曲、拉伸、压缩载荷，这就要求其结构在保证足够强度刚度的前提下，尽可能降低自身重量，减少往复运动惯量。

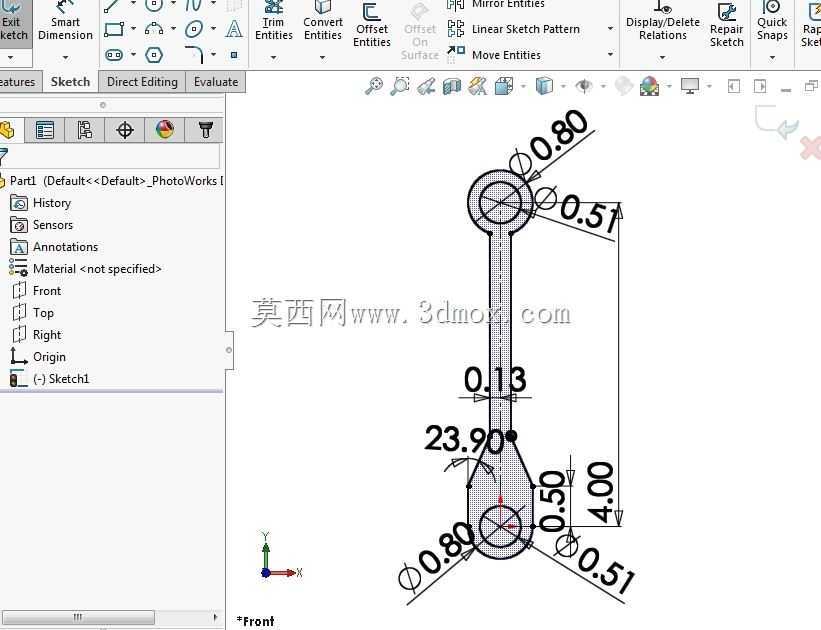

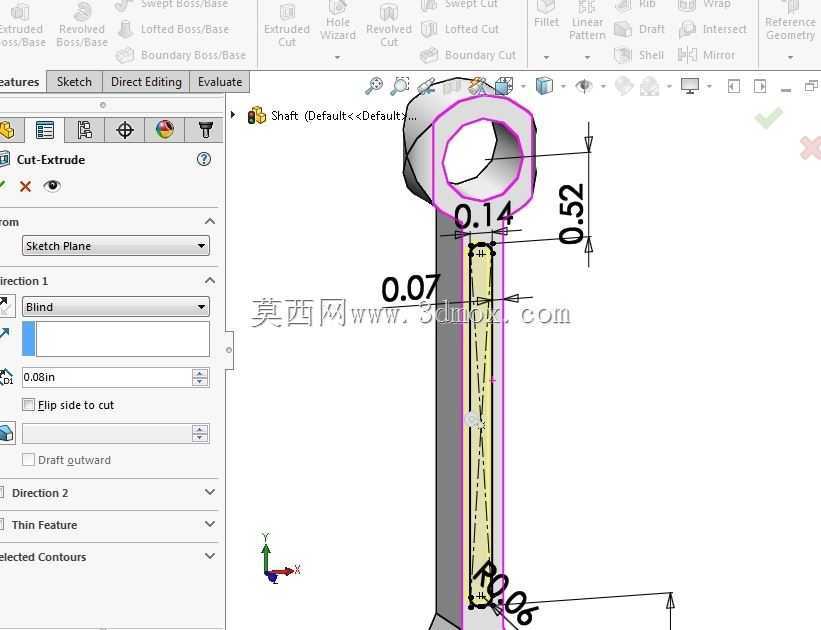

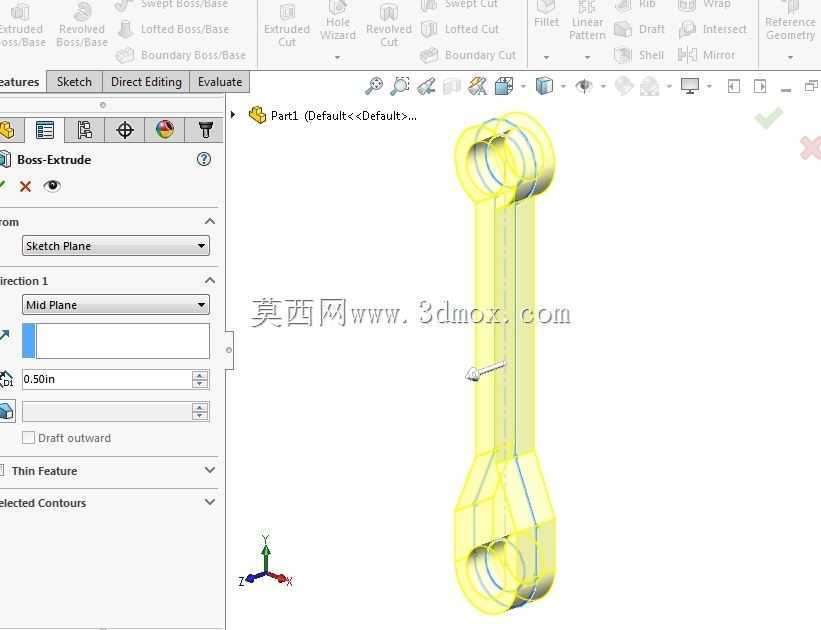

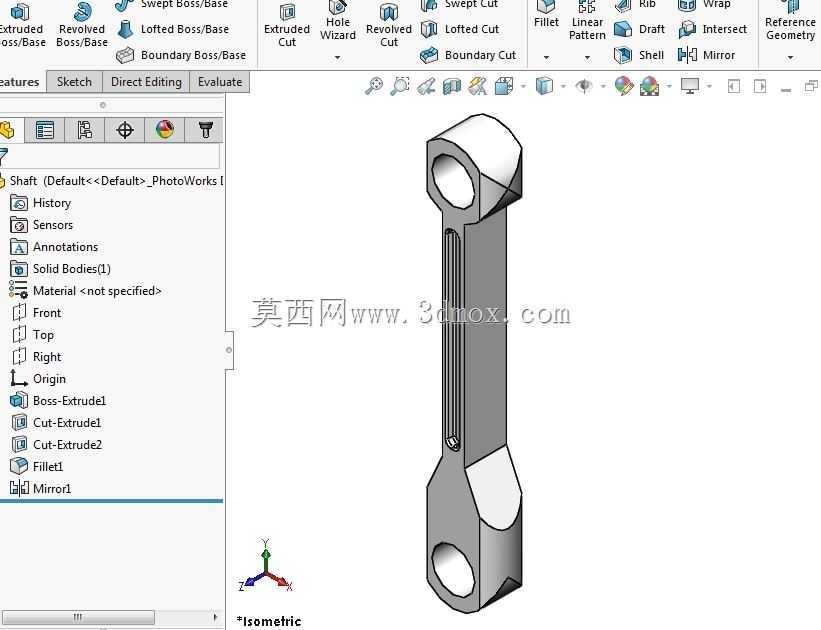

　　从结构设计逻辑出发，连杆整体采用长杆状构型，两端分别设置用于连接活塞与曲轴的轴承安装位：尺寸较小的一端为活塞端，内部加工有活塞销安装孔，用于穿装活塞销实现与活塞的铰接，该端需要保证与活塞销的配合精度，避免工作过程中出现销孔偏磨、间隙过大导致的敲击异响；尺寸较大的一端为曲柄端，对应曲轴曲柄销的安装位置，设计为剖分式结构（部分小功率机型采用整体式），可通过连杆螺栓实现与曲柄销的抱紧配合，该端需要匹配轴瓦的安装尺寸，保证运转过程中润滑油膜的稳定形成，降低摩擦损耗。杆身部分采用工字形截面设计，这种截面构型可以在相同材料用量的前提下，获得更高的抗弯截面模量，兼顾轻量化与结构强度需求，尤其适配连杆工作过程中主要承受摆动平面内弯曲载荷的受力特性，避免材料冗余带来的惯量提升。

　　从安装边界来看，活塞端的销孔直径需要与所选活塞的活塞销尺寸完全匹配，孔的圆柱度、表面粗糙度需要满足铰接转动的配合要求，安装后需要保证活塞销可以在孔内灵活转动，无卡滞现象；曲柄端的大孔直径需要匹配对应曲轴的曲柄销直径，剖分面的结合精度需要保证装配后孔的圆度偏差在允许范围内，避免抱紧后出现轴瓦偏磨。杆身的长度需要匹配活塞行程与曲轴曲柄半径的设计参数，保证活塞运行到上止点、下止点位置时，不会与气缸盖、曲轴箱发生运动干涉，同时杆身的外部轮廓需要避让气缸体内壁、冷却喷嘴、机油通道等周边结构，在发动机运转的全行程内，都要预留足够的安全间隙，避免运动过程中出现磕碰。

　　在实际应用场景中，这类连杆广泛适配小排量通用汽油机、摩托车发动机、小型通用动力机组等设备，不同功率等级的机型会对应调整杆身截面尺寸、两端孔的配合公差以及材料选型：普通民用动力多采用模锻钢材质，通过模锻工艺获得金属流线连续的毛坯，再经过机加工完成各尺寸精度的保证，兼顾成本与强度需求；高转速性能机型则会采用锻造铝合金甚至钛合金材质，进一步降低往复运动惯量，适配更高的转速运行区间。设计过程中需要对连杆进行有限元受力仿真，校核最大爆发压力下的杆身应力分布、活塞端与曲柄端的变形量，同时还要进行疲劳寿命验算，保证在数百万次的交变载荷循环下，不会出现断裂、变形等失效问题。杆身表面通常会做喷丸强化处理，提升表面残余压应力，增强抗疲劳性能，两端的轴承孔会经过精镗加工，保证尺寸精度与形位公差满足装配要求，部分机型还会在杆身内部设计机油通道，将曲柄端的压力机油引导至活塞端，为活塞销提供润滑冷却，这种结构需要在建模过程中精准控制油道的走向与孔径，避免油道与杆身外壁贯通导致油压泄漏。
