杠杆重锤式弹簧加载溢流阀结构设计

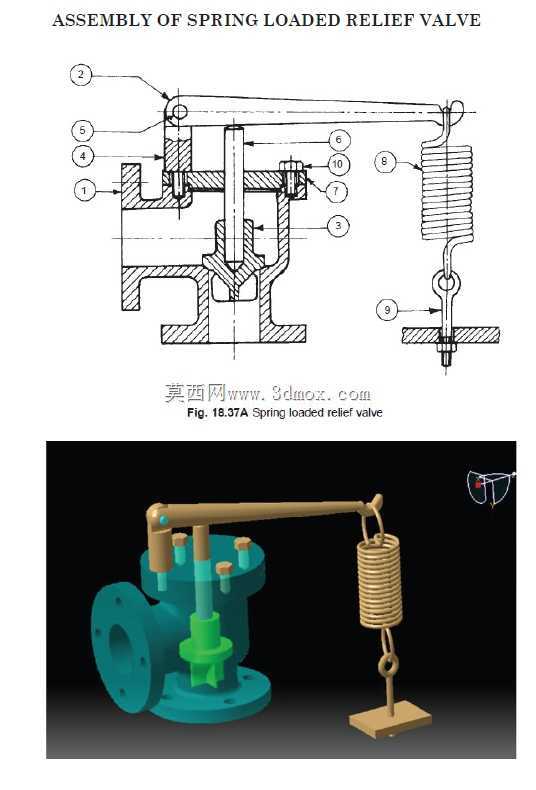

　　在工业流体输送、承压管路系统、蒸汽供热管网、小型压力容器配套的压力控制场景中，这类杠杆重锤式弹簧加载溢流阀是十分经典的直动式压力泄放元件，和常规弹簧直顶式溢流阀不同，它通过杠杆力矩放大重锤的重力载荷，配合阀瓣处的辅助弹簧预紧力，实现更稳定的开启压力整定，尤其适配低压、大排量的工况场景，不会像纯弹簧结构那样出现开启压力随开度变化幅度过大的问题。

　　从实际功能来看，这类溢流阀的核心作用是当管路或容器内部的介质压力超过整定值时，介质压力作用在阀瓣下方的承压面上，产生向上的推力，当推力足以克服杠杆端重锤通过杠杆传递的下压力、阀瓣处辅助弹簧的预紧力以及运动副的摩擦阻力时，阀瓣向上抬升，介质从阀座与阀瓣的密封面间隙流出，经阀体侧部的法兰出口排入泄压管路或回收装置，待系统压力回落至整定回座压力值时，阀瓣在重锤力矩与弹簧力的共同作用下重新压紧阀座，切断泄放通道，避免系统压力持续升高引发管路爆裂、容器超压变形等安全事故。和纯重锤式溢流阀相比，它增加的辅助弹簧可以抵消一部分阀瓣开启过程中的重力惯性，减少阀瓣开启时的频跳现象，提升泄放过程的稳定性。

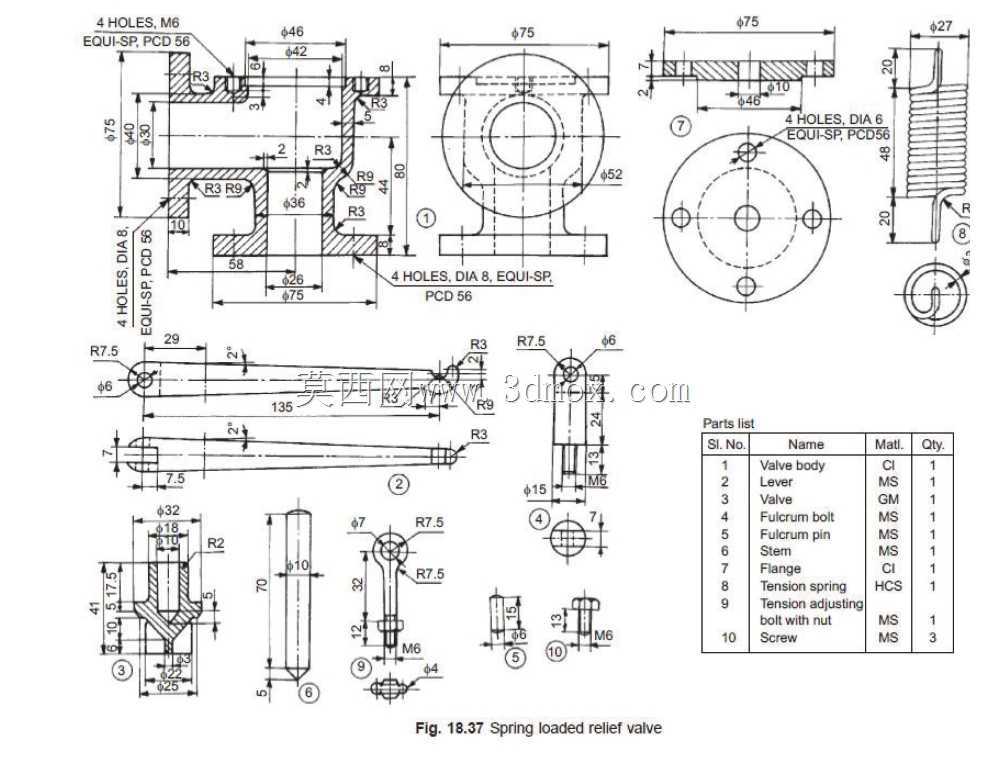

　　设计这类阀的时候，首先要明确核心的压力整定范围，杠杆的支点位置、重锤的质量以及重锤在杠杆上的滑移行程是决定整定压力的核心参数，杠杆的力臂比需要根据目标整定压力区间做匹配，力臂比过大容易导致压力整定精度下降，过小则需要配置过重的重锤，提升整体结构的体积与安装载荷。阀瓣与阀座的密封面设计要考虑介质的冲蚀磨损，低压工况下多采用平面密封结构，加工时密封面的平面度需要控制在0.02mm以内，表面粗糙度不高于Ra0.8，保证回座后的密封可靠性，避免正常工作压力下出现介质内漏。阀体的流道设计要尽量减少介质流动的转角阻力，阀腔的通径需要满足额定泄放量的要求，避免泄放时背压过高影响泄放效率。

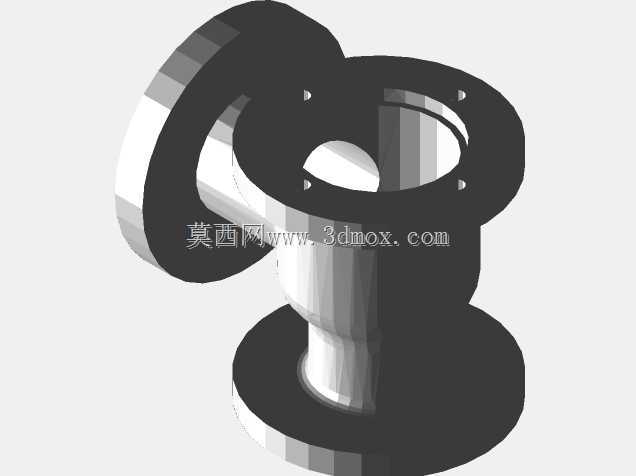

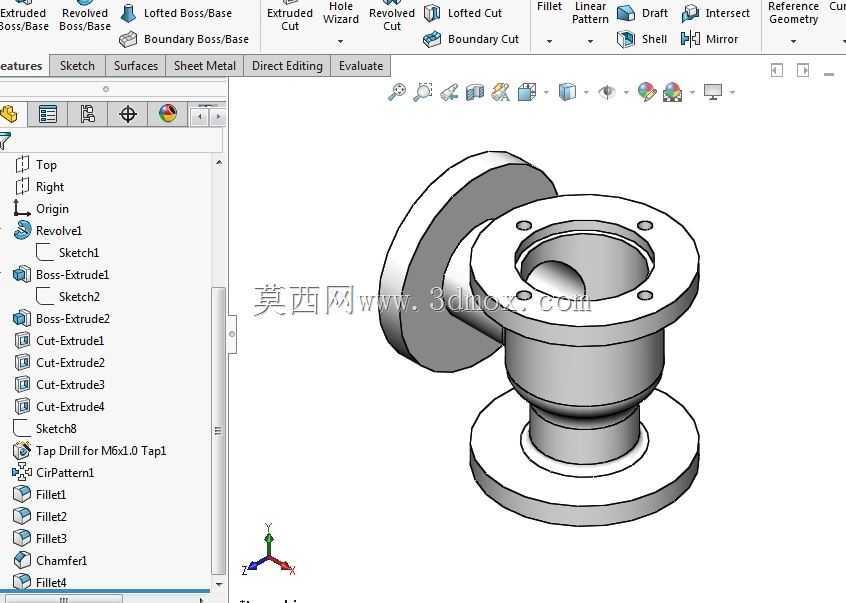

　　从安装边界来看，这类阀的阀体采用法兰连接结构，底部的入口法兰与侧部的出口法兰公称通径需要匹配对应管路的通径等级，法兰的螺栓孔分布、密封面形式要符合对应压力等级的管路法兰标准，安装时必须保证阀杆处于垂直状态，杠杆的摆动平面不能有结构干涉，重锤的调整行程范围内不能设置其他管线或结构件，预留出至少150mm的操作空间用于整定压力时的重锤位置调整。整体结构的高度方向尺寸要结合安装位置的上部净空考虑，杠杆端部重锤的最低下落位置要和安装基础面留出至少50mm的间隙，避免重锤触底导致压力整定失效。另外，阀体与杠杆支架的连接部位要保证足够的结构刚度，避免承压时支架变形导致杠杆卡涩，影响阀瓣的正常启闭动作。

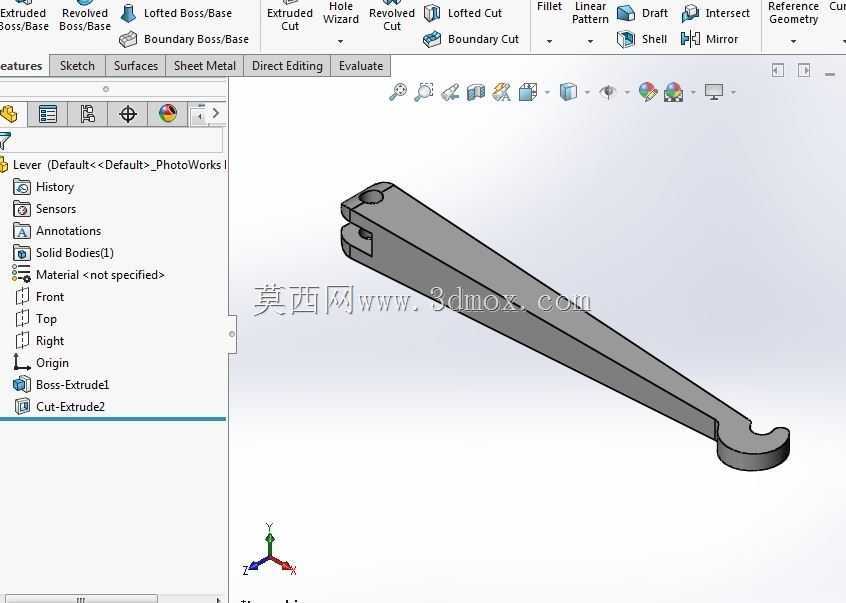

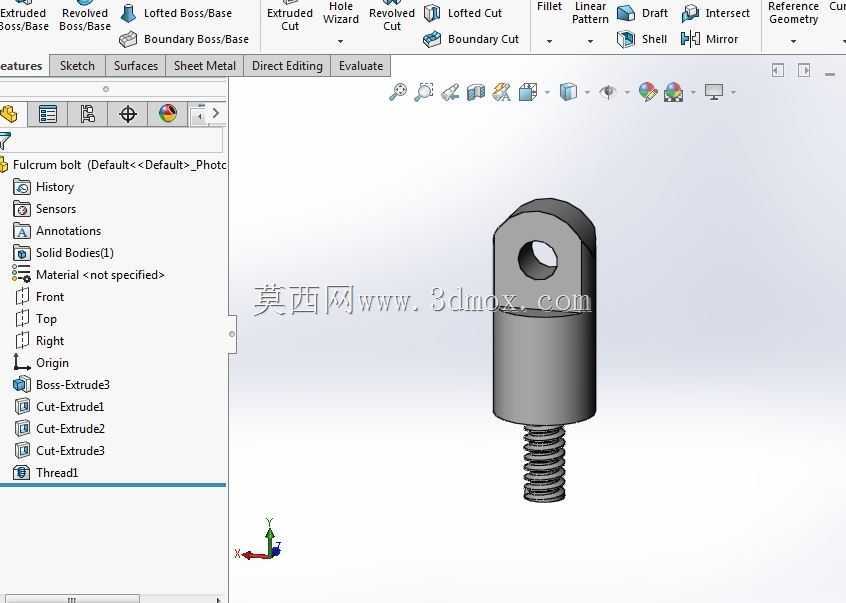

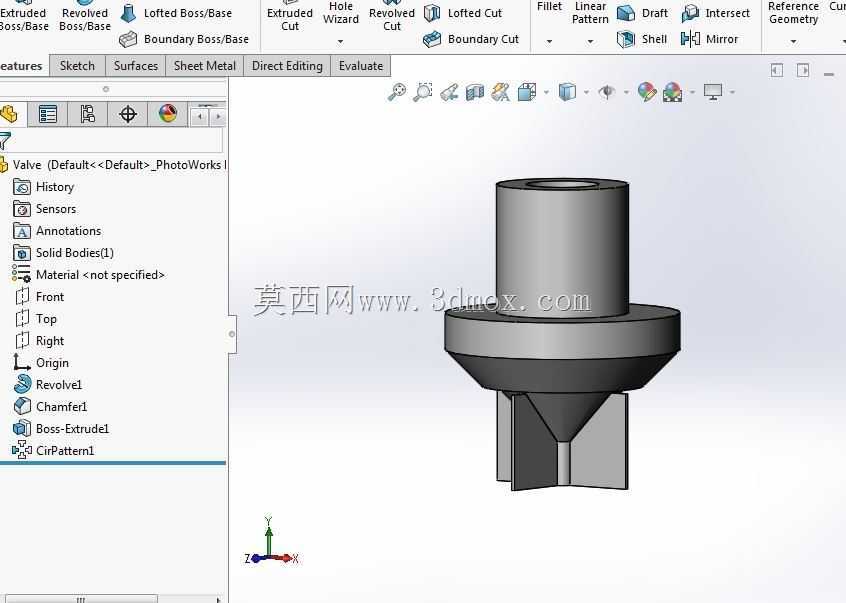

　　在结构细节处理上，杠杆与阀杆的接触部位采用圆弧顶接触结构，减少接触应力集中，同时避免杠杆摆动时出现卡滞；阀瓣的导向结构要设置足够的导向长度，保证阀瓣升降过程中始终和阀座保持同轴度，不会出现偏磨导致密封面失效；重锤采用叠片式或者带锁紧装置的结构，压力整定完成后可以锁紧重锤在杠杆上的位置，避免设备运行过程中振动导致重锤滑移，改变整定压力值。辅助弹簧的刚度选择要匹配阀瓣的行程，保证阀瓣从开启到达到额定开度的过程中，弹簧力的变化量控制在整定压力的10%以内，避免泄放过程中压力超调过大。这类阀因为结构简单、维护方便、压力整定直观，在小型蒸汽锅炉、低压给排水管路、小型压缩空气储罐的配套中应用十分广泛，建模时需要重点关注各运动部件的行程干涉检查，保证杠杆摆动、阀瓣升降的全行程范围内没有零件碰撞，同时密封面的配合尺寸要严格按照公差要求设置，还原实际产品的装配关系。
