凸轮驱动自动机演示装置结构设计

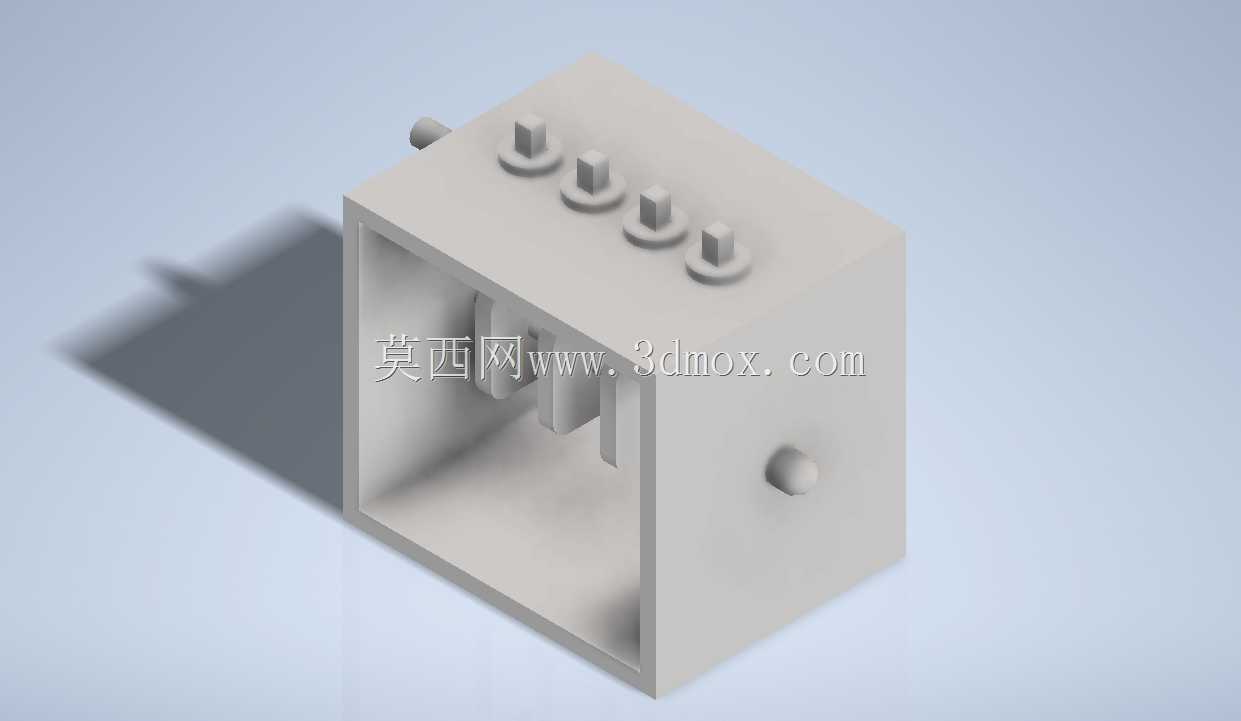

　　该装置属于教学演示类小型自动机械结构，核心功能是通过手动输入旋转动力，直观展示凸轮机构的往复运动传动逻辑，常应用于机械原理入门教学、机构运动验证场景，帮助初学者理解凸轮从动件的运动规律与传动特性。从结构布局来看，整体采用方正盒式外壳作为承载基体，外壳一侧伸出圆柱形操作手柄，作为动力输入的交互部件，操作者转动手柄即可带动内部的凸轮轴同步旋转；盒体顶部均匀排布四个柱状凸起结构，对应内部四组从动件的输出端，凸轮转动过程中，轮廓面会持续推动从动件沿竖直方向做规律的上下往复动作，完整复现凸轮机构将旋转运动转化为直线往复运动的传动过程。

　　设计阶段优先考虑了机构运动的无干涉要求，盒体内部预留了足够的凸轮转动空间与从动件升降行程，避免运动过程中零部件出现卡滞、碰撞问题；外壳采用半开放的腔体结构，既可以对内部传动部件起到防护作用，也能让观察者清晰看到内部凸轮与从动件的配合状态，兼顾防护性与演示可视性。从安装与尺寸边界来看，整体为规整的立方体构型，无外凸的尖锐结构，底部为平面支撑结构，可直接放置在实验台、桌面等平整平面上使用，无需额外的固定安装结构，适配教学场景下灵活移动、随时演示的使用需求；顶部的四个从动件输出端高度一致，排布间距均匀，在运动过程中可形成规律的动作序列，直观展现凸轮轮廓设计对应的运动时序。

　　结构细节上，手柄与凸轮轴采用同轴固定连接，传动路径无额外减速或增力结构，手动输入的扭矩可直接传递到凸轮上，操作力度适中，适合教学场景下学生手动操作体验；从动件与盒体顶部的导向孔采用小间隙配合，既保证从动件升降运动的直线度，也能避免间隙过大导致的运动歪斜问题，凸轮轮廓曲线按照匀速往复运动的规律设计，从动件升降过程平稳无冲击，可清晰展示凸轮传动的运动特性。这类小型自动机演示结构，也可作为自动化设备中凸轮送料、凸轮顶出机构的原理验证模型，在小型自动化装配设备、轻工机械的凸轮机构设计阶段，可通过等比例缩放的该类模型验证凸轮轮廓的合理性，提前排查运动干涉、行程不足等设计问题，缩短实际设备的研发调试周期。

　　盒体侧面的圆形凸起为轴端定位结构，用于支撑凸轮轴的另一端，保证凸轮轴转动过程中的同轴度，避免长轴转动出现挠曲变形影响传动精度；整体结构无复杂的精密零部件，加工难度低，采用常规的切削加工或3D打印工艺即可完成制作，零部件装配流程简单，维护便捷，适合作为教学实训的拆装练习对象，帮助学习者理解简单自动机械的装配逻辑与传动关系。在实际教学应用中，该装置可配合运动轨迹标记工具，记录从动件的升降位移与手柄转动角度的对应关系，让学习者直观掌握凸轮轮廓曲线与从动件运动规律的对应逻辑，弥补纯理论教学的抽象性不足；同时该结构的设计思路也可拓展应用到小型自动送料机构、节拍式动作执行机构的设计中，通过更换不同轮廓的凸轮，即可实现不同的动作时序与行程要求，具备一定的结构拓展性。
