功率IGBT模块用铝制散热翅片结构

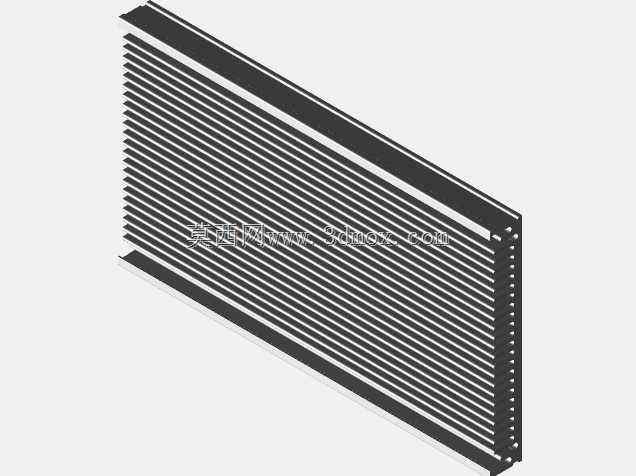

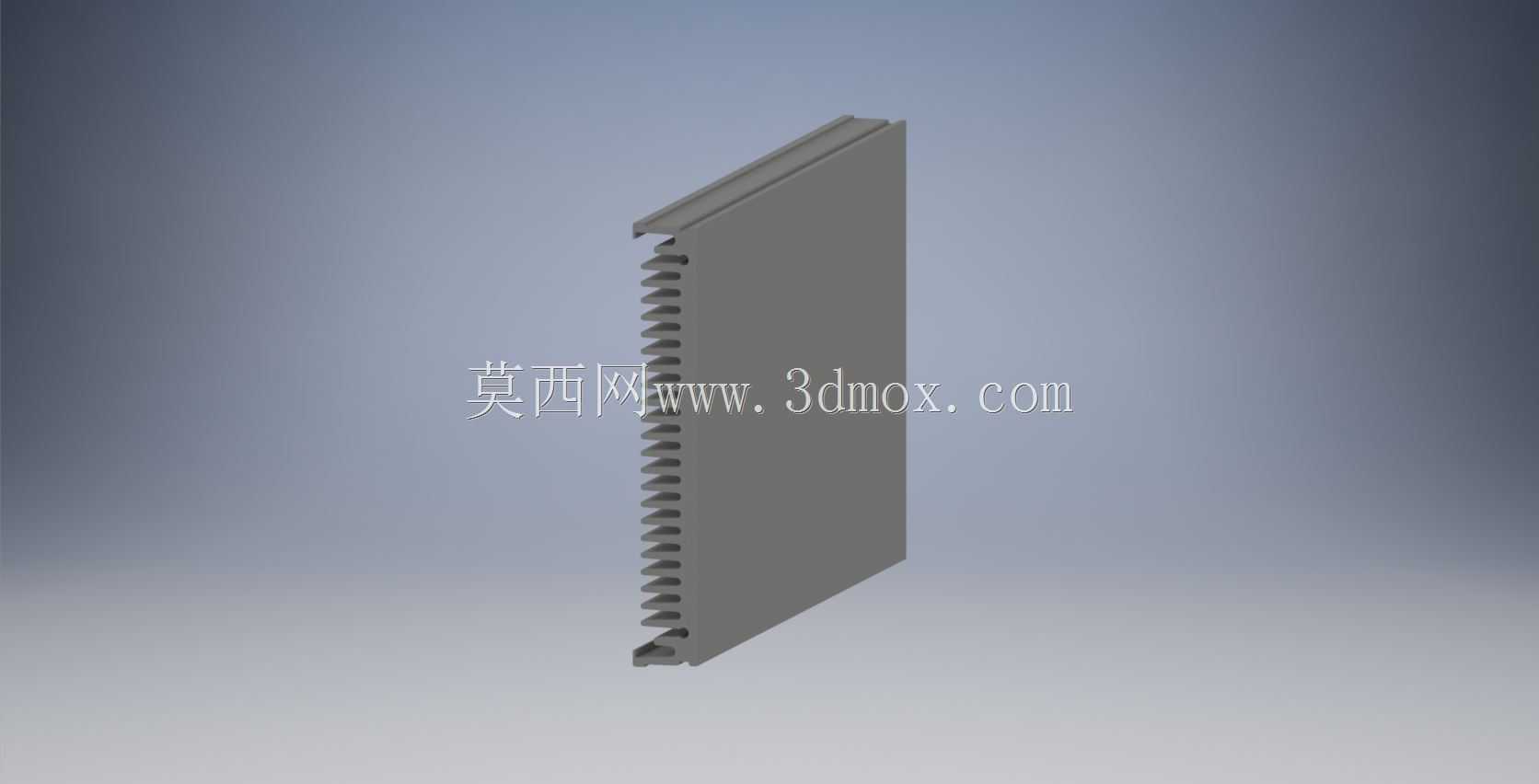

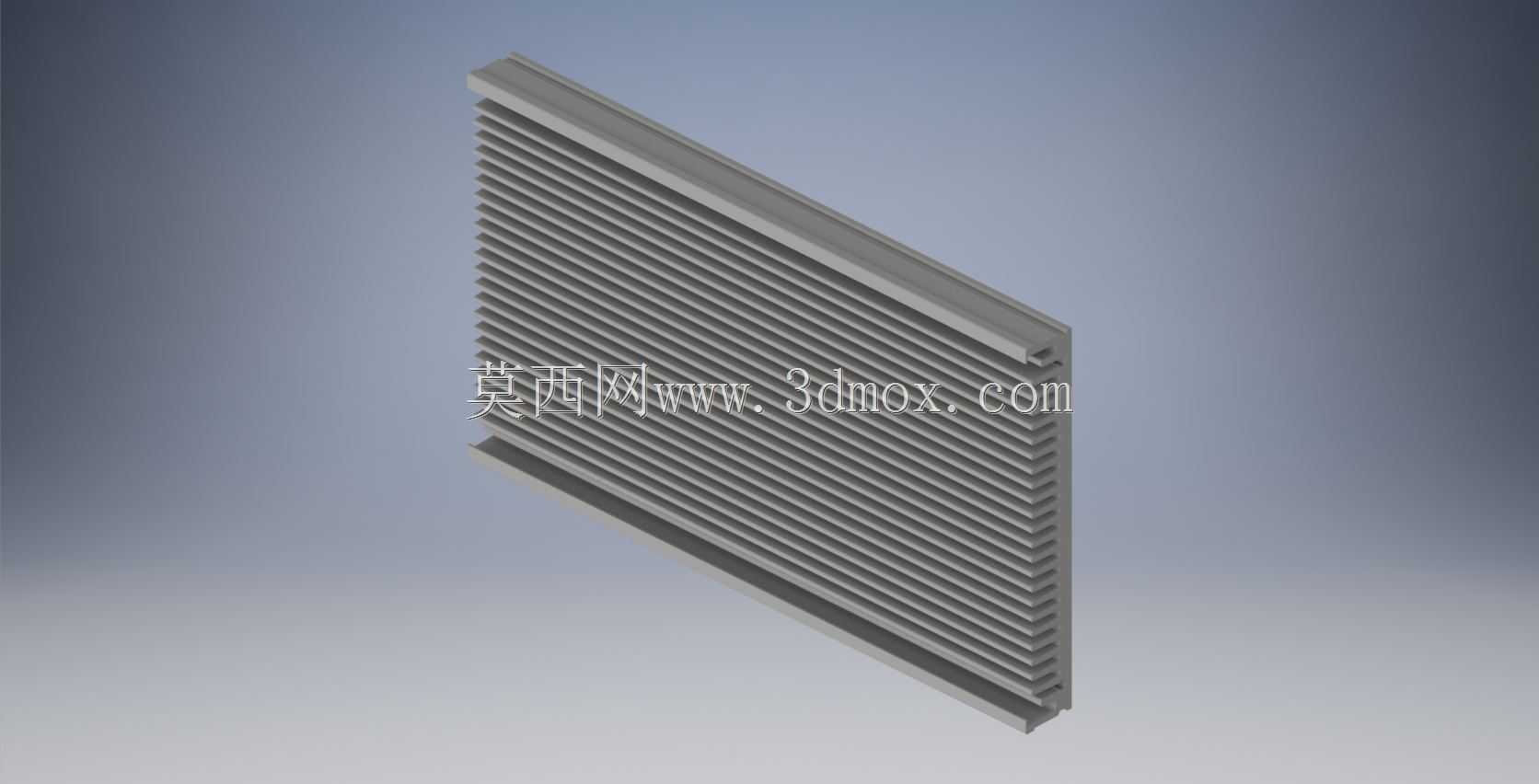

　　在大功率变流、电源变换类设备的结构设计环节，散热组件的选型与结构匹配直接决定核心功率器件的运行寿命与长期可靠性，这款针对功率IGBT模块开发的散热结构，是目前中大功率电源、变频变流设备中应用占比较高的被动散热方案。从实际应用场景来看，这类散热结构主要适配10kW-50kW功率段的电源变换设备，常见于工业变频驱动、光伏逆变、大功率开关电源、感应加热设备的功率回路中，IGBT模块作为功率变换的核心开关器件，工作过程中会产生持续的导通损耗与开关损耗，结温一旦超过器件允许的最高工作温度，就会出现器件特性漂移、老化加速甚至直接击穿损坏的问题，因此散热结构的热阻参数、安装匹配度是结构设计阶段必须反复校核的核心指标。这款散热结构采用平行直翅片的整体式挤压成型设计，基材选用6063铝合金，这种材料的导热系数能够达到200W/(m·K)以上，同时挤压成型的工艺成熟度高，能够实现翅片与底座的一体化结构，完全避免了装配式翅片存在的接触热阻问题，相比拼接式、插片式的散热结构，整体热阻能够降低15%-20%，更适合持续大发热量的功率器件散热场景。

　　从结构设计思路来看，这款散热器的底座平面度控制在0.02mm/100mm以内，表面粗糙度达到Ra1.6，能够保证与IGBT模块安装面的充分贴合，配合均匀涂抹的导热硅脂或者导热垫片，能够最大限度降低界面接触热阻；翅片部分采用等间距平行排布，翅片厚度控制在1.2mm，相邻翅片的间距为4mm，这个参数是经过热仿真反复优化的结果——如果翅片间距过小，自然对流条件下空气流通阻力会明显增大，热量容易在翅片间隙内淤积，反而降低整体散热效率；如果翅片间距过大，相同外形尺寸下的有效散热面积就会缩减，同样无法达到预期的散热效果。翅片的高度设计为45mm，这个高度既能够保证足够的散热面积，又不会因为翅片过高导致结构刚性不足，在设备运输、长期振动工况下出现翅片变形、安装面错位的问题。从安装边界来看，这款散热器的底座长度方向预留了标准的IGBT模块安装孔位，孔位间距匹配主流的工业级IGBT模块安装尺寸，不需要额外进行打孔加工就可以直接完成器件装配，底座两侧的凸边结构既可以作为散热器自身在设备机箱内的固定安装位，也能够在安装过程中起到定位导向的作用，避免装配过程中散热器偏移压坏功率器件的引脚。

　　在实际设备运行过程中，这种平行直翅片结构的空气流道顺畅，不管是采用自然对流冷却，还是搭配轴向风机进行强迫风冷，都能够让空气顺着翅片间隙快速流通，将翅片表面的热量持续带走，实测在环境温度40℃、自然对流条件下，这款散热器能够将额定工况下运行的IGBT模块壳温控制在85℃以内，完全满足工业级设备的长期运行温度要求。很多刚接触电源结构设计的工程师容易陷入“散热面积越大越好”的误区，盲目增加翅片高度、缩减翅片间距，最后实际散热效果反而不如优化流道后的结构，这款散热器的结构参数就是经过多轮热仿真与实测温升验证后的平衡结果，在有限的安装空间内实现了散热效率、结构刚性、加工成本的最优匹配。

　　另外，这种一体化挤压成型的铝制散热器，表面可以根据使用场景做阳极氧化处理，氧化层既能够提升铝材的防腐蚀能力，也能够小幅提升表面的辐射散热能力，在高湿、多粉尘的工业现场环境下，也能够长期保持稳定的散热性能，不会因为表面氧化锈蚀导致散热效率逐年衰减。在进行三维建模的时候，这类散热结构需要重点关注底座安装面的平面度公差、翅片的排布均匀性、安装孔位的位置度，因为这些参数直接影响后续的实物加工与装配精度，如果建模阶段忽略了安装孔的位置公差，加工出来的散热器很可能出现孔位错位，无法和IGBT模块、机箱安装位匹配的问题；如果底座平面度没有做公差约束，安装后器件与散热底座之间出现缝隙，会导致接触热阻陡增，实际运行时器件温度远超设计值，带来严重的可靠性隐患。从设备维护的角度来看，这种直翅片结构的清洁难度很低，设备长期运行后如果翅片间隙积累了粉尘，只需要用压缩空气顺着翅片方向吹扫就可以清理干净，不会像密齿型、错齿型散热器那样容易出现粉尘卡滞难以清理的问题，能够降低后期设备维护的工作量，适合在工业现场这类粉尘浓度相对较高的场景下长期使用。
