基于Arduino Nano的特斯拉线圈绕制设备

　　在高频高压电子装置的试制与小批量制作场景中，特斯拉线圈的次级线圈绕制一直是影响成品性能的关键工序，传统手工绕制存在排线不均、张力波动大、锥度适配差等问题，很容易导致线圈谐振频率偏移、匝间绝缘破损，最终影响放电效果与设备稳定性。这套绕制设备正是针对这类痛点开发的专用工装，核心控制单元采用Arduino Nano实现，可适配不同规格锥度线圈的绕制作业，覆盖从15mm到180mm直径范围的线圈绕制需求，对应3/4英寸到6英寸的常用特斯拉线圈次级尺寸，设备的挤压杆与支撑结构可按需延长，最长可适配600mm长度的线圈绕制，满足不同功率等级特斯拉线圈的制作要求。

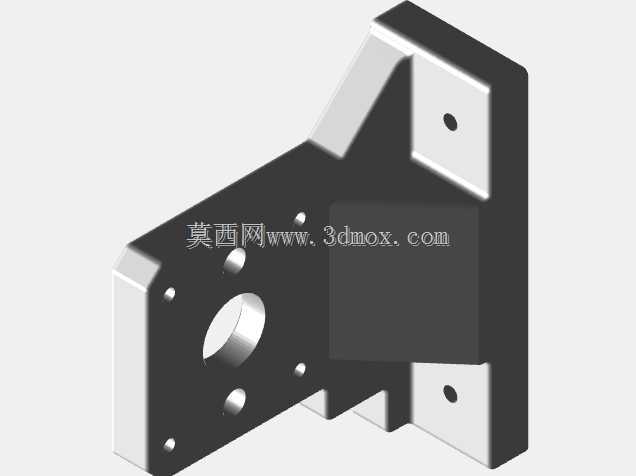

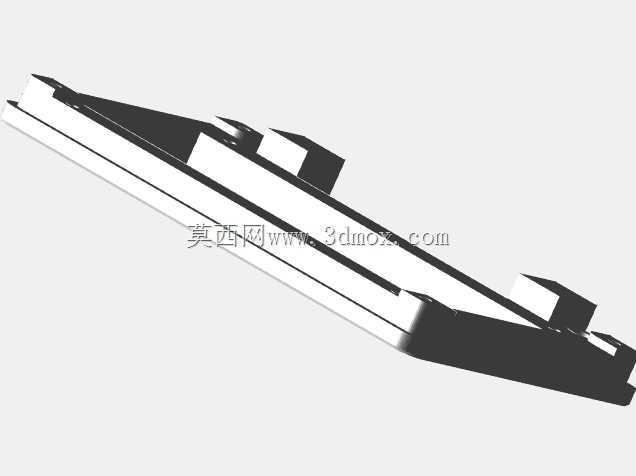

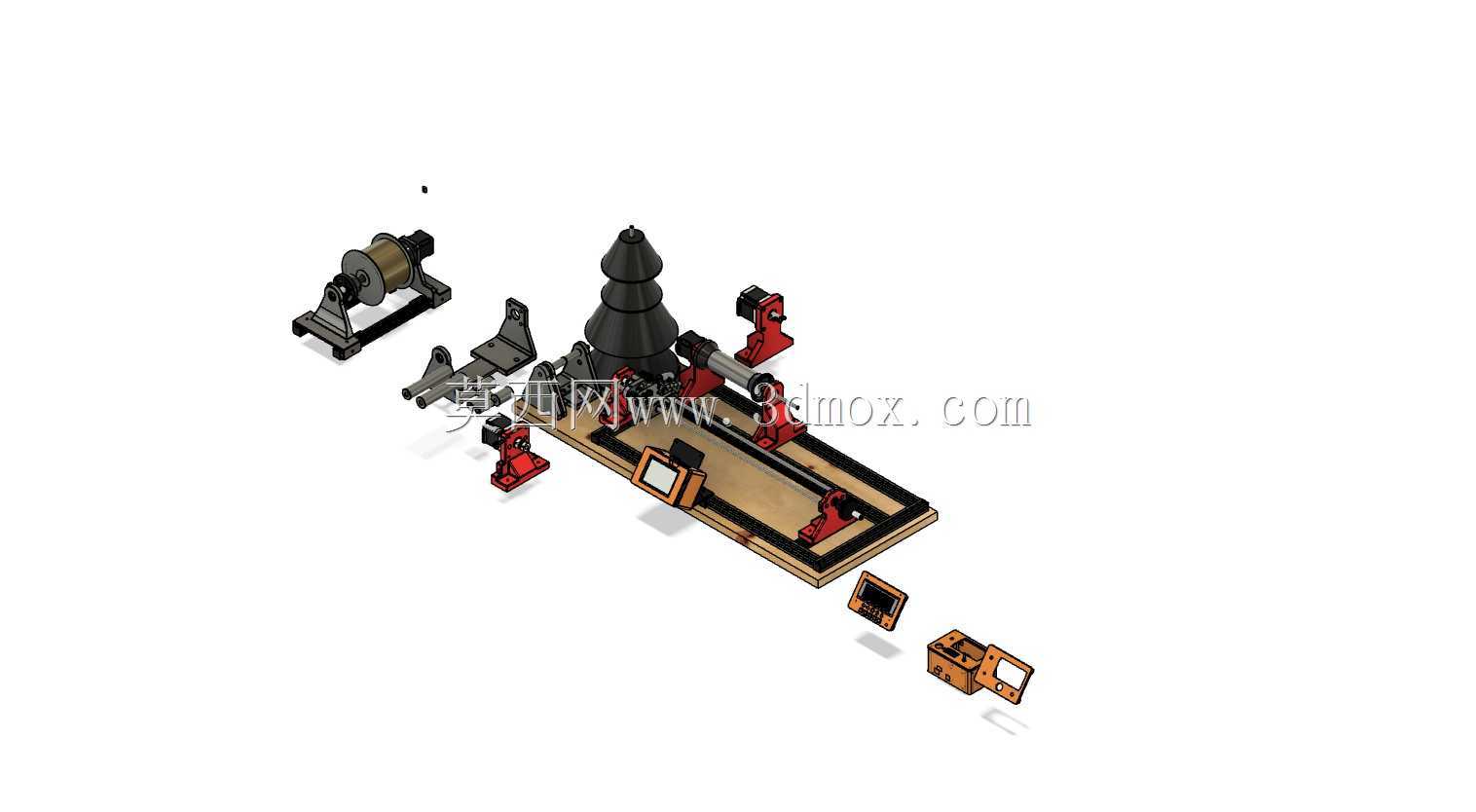

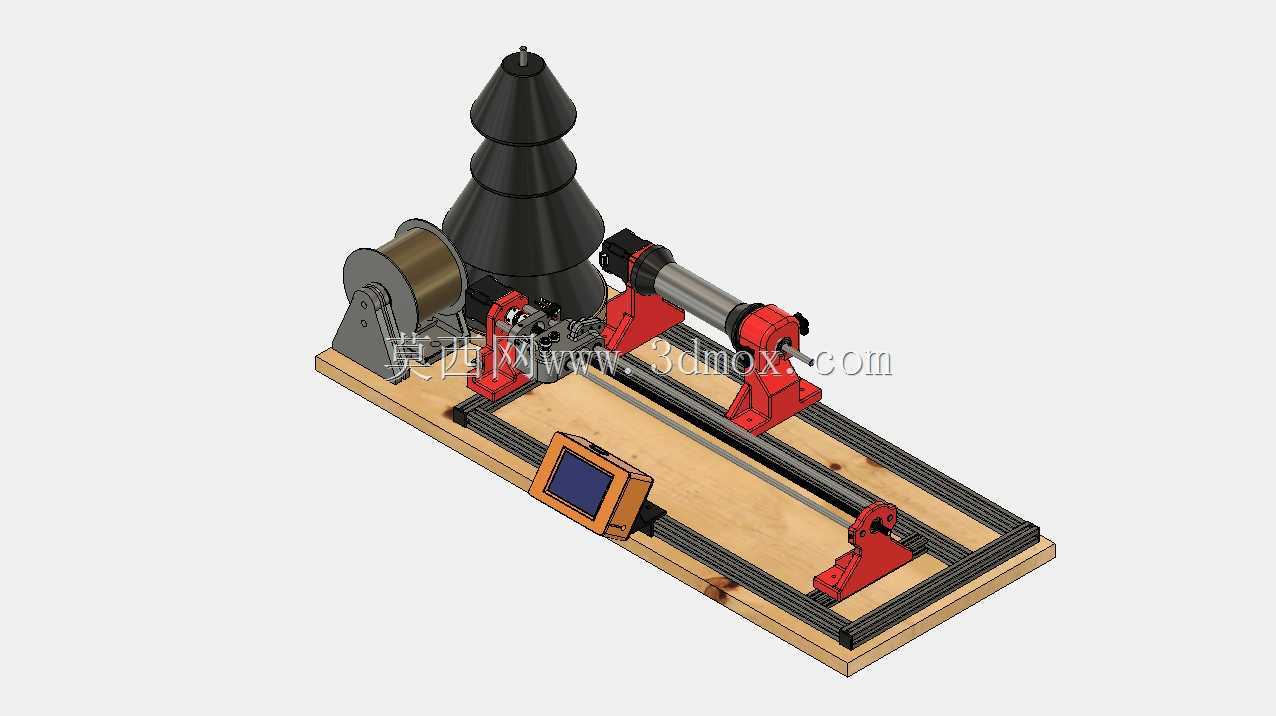

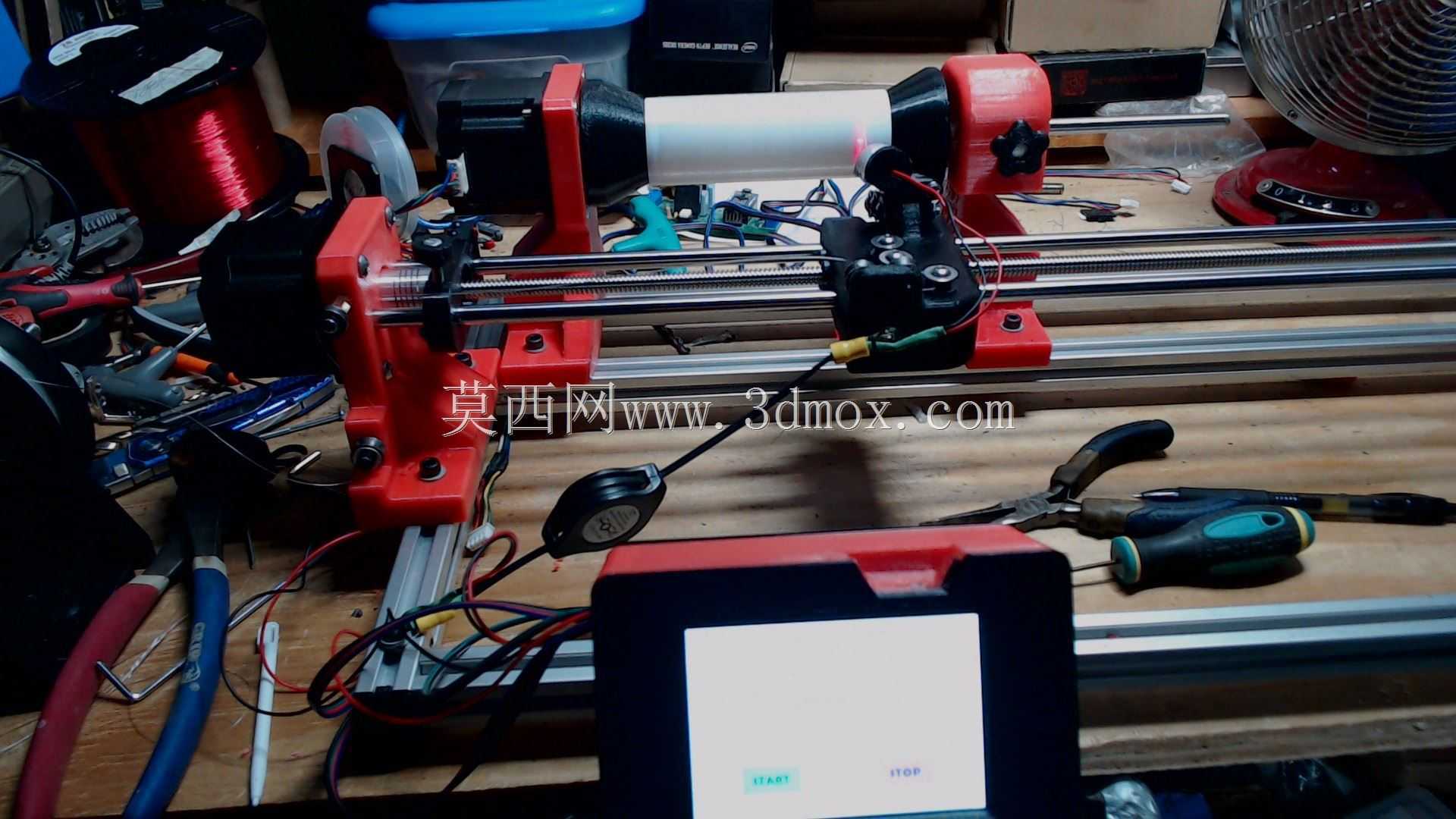

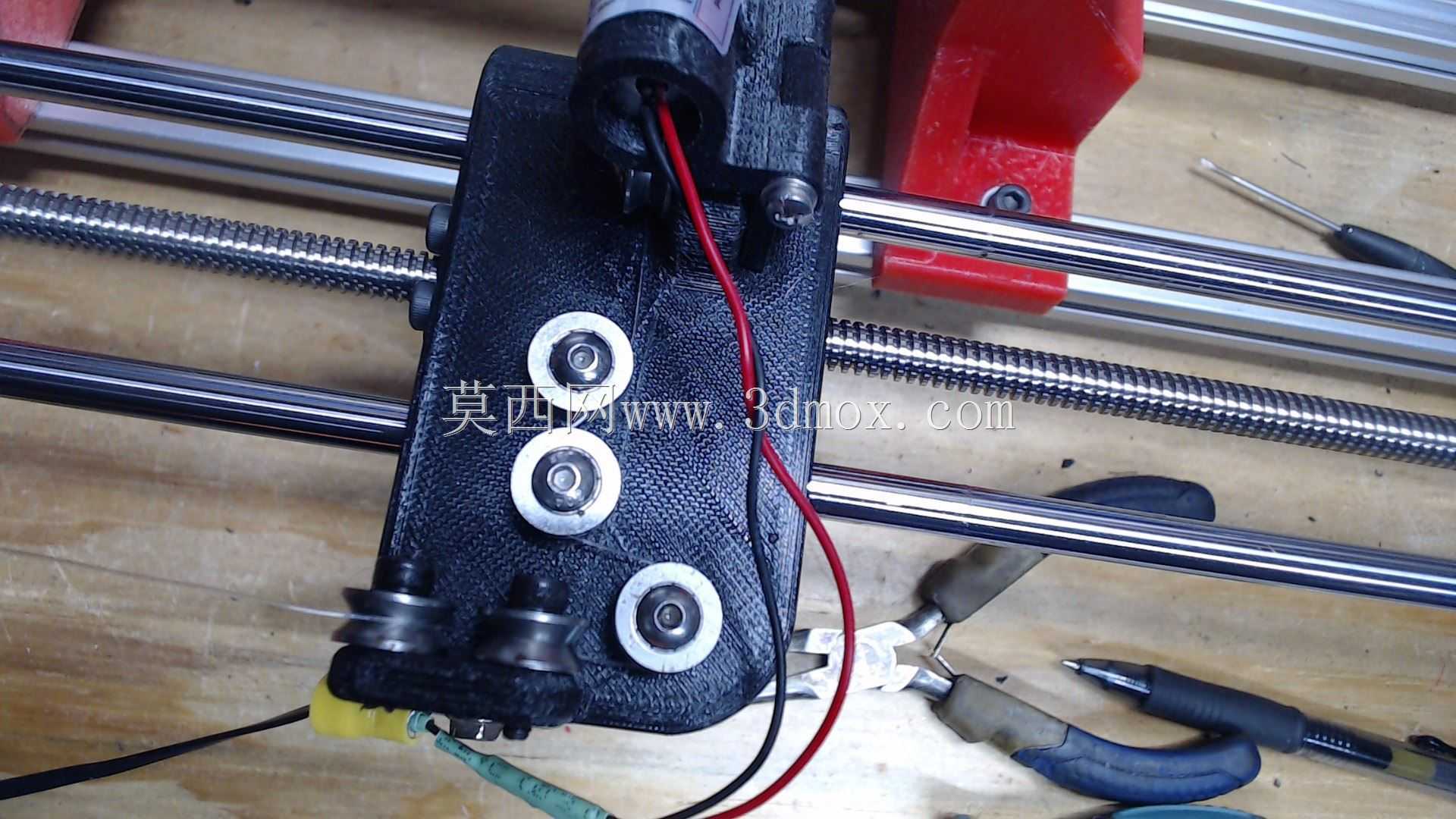

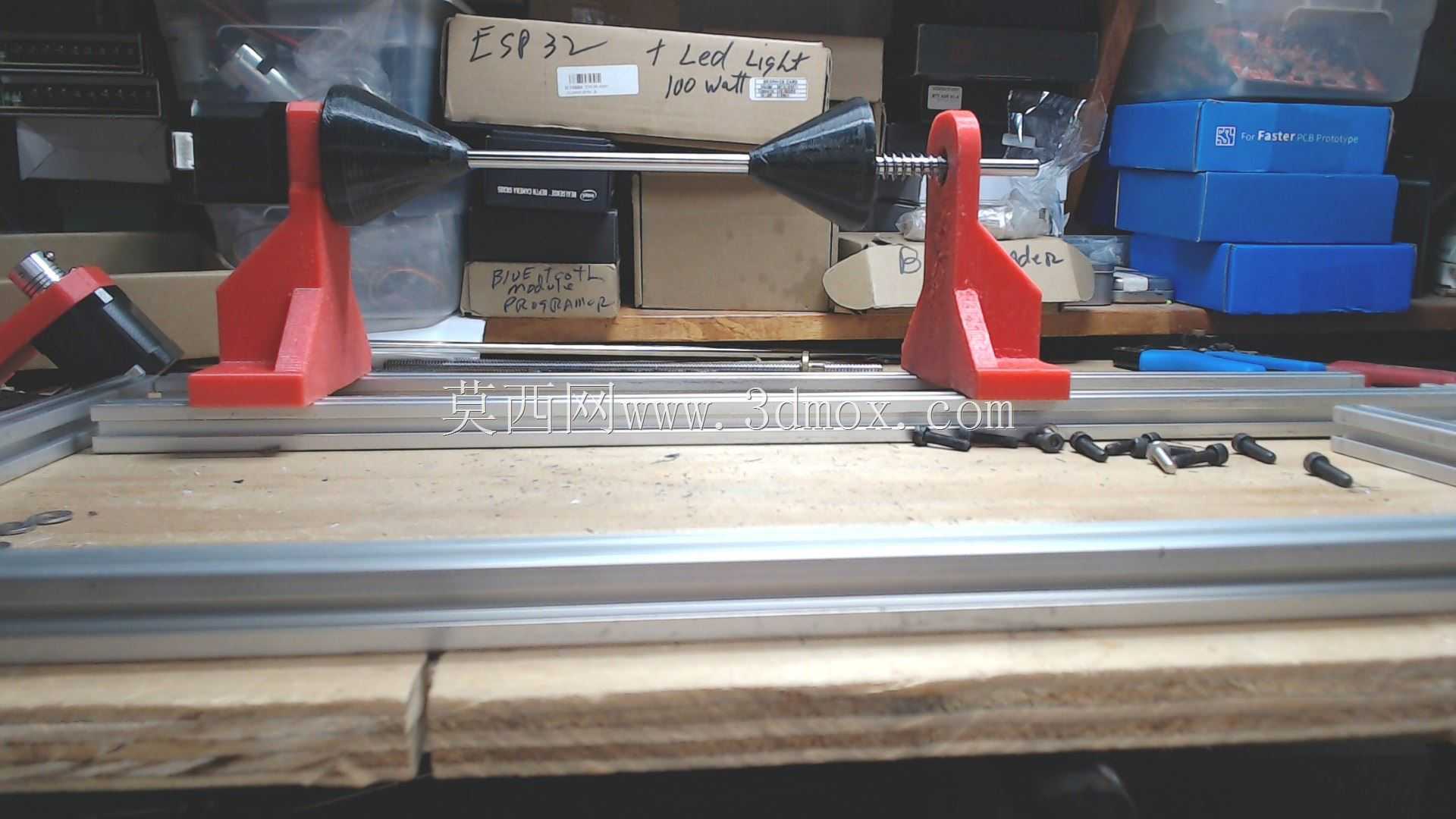

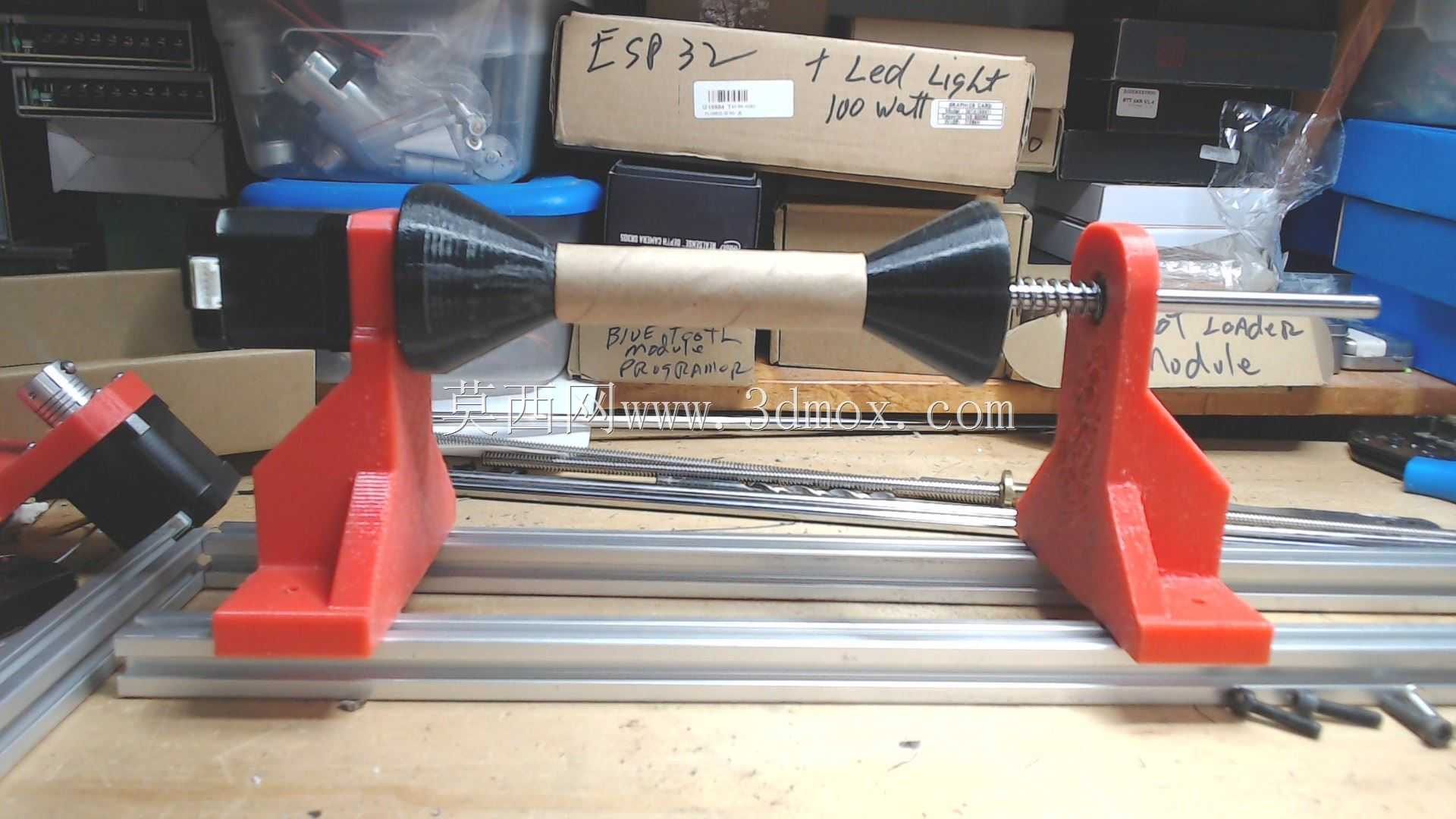

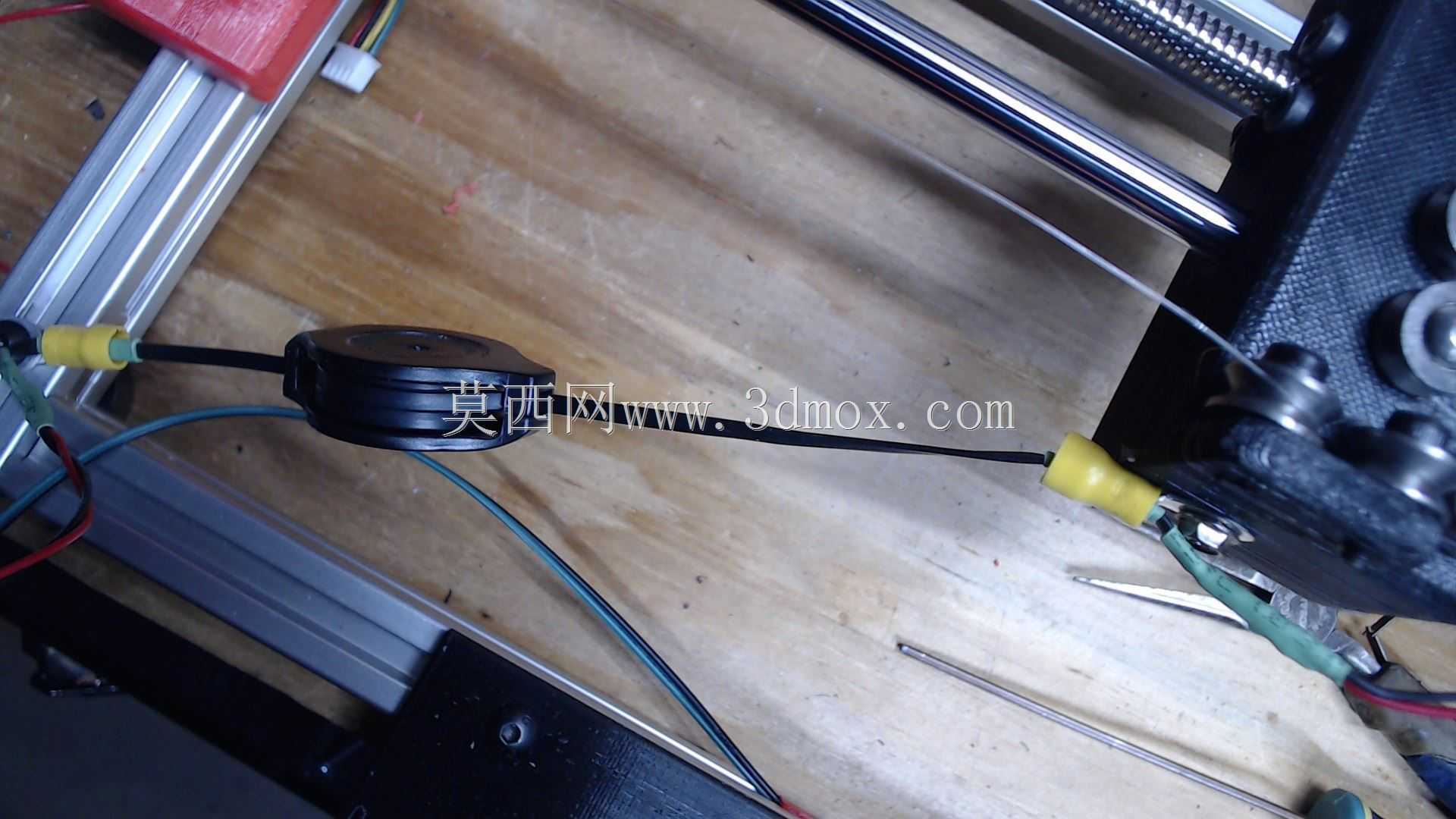

　　从结构布局来看，设备采用铝型材搭建基础安装平台，台面采用木质基板作为绝缘承载面，避免绕制过程中金属台面干扰线圈的电磁参数。动力端采用Nema23规格步进电机作为驱动源，搭配MKS DLC 2.0控制外壳做CNC屏蔽处理，减少驱动信号对线圈绕制过程的电磁干扰，排线机构采用丝杠导轨传动，可实现精准的匝距控制，保证线圈排线紧密均匀。设备配备3个可快速更换的锥形绕线模，不同锥度的模具可直接适配不同谐振参数的线圈设计，无需重新加工整套绕制工装，大幅降低多规格线圈试制的工装成本。

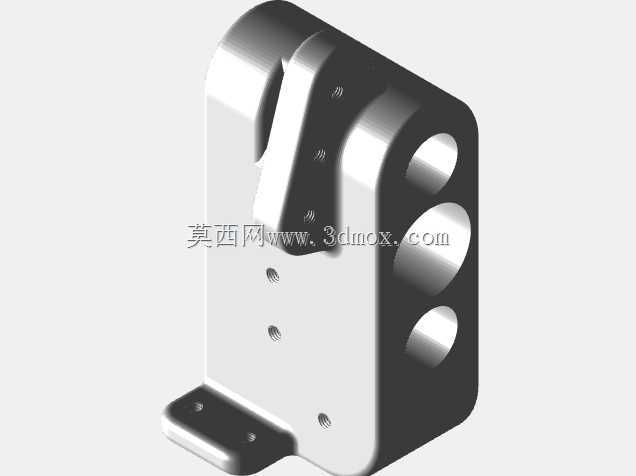

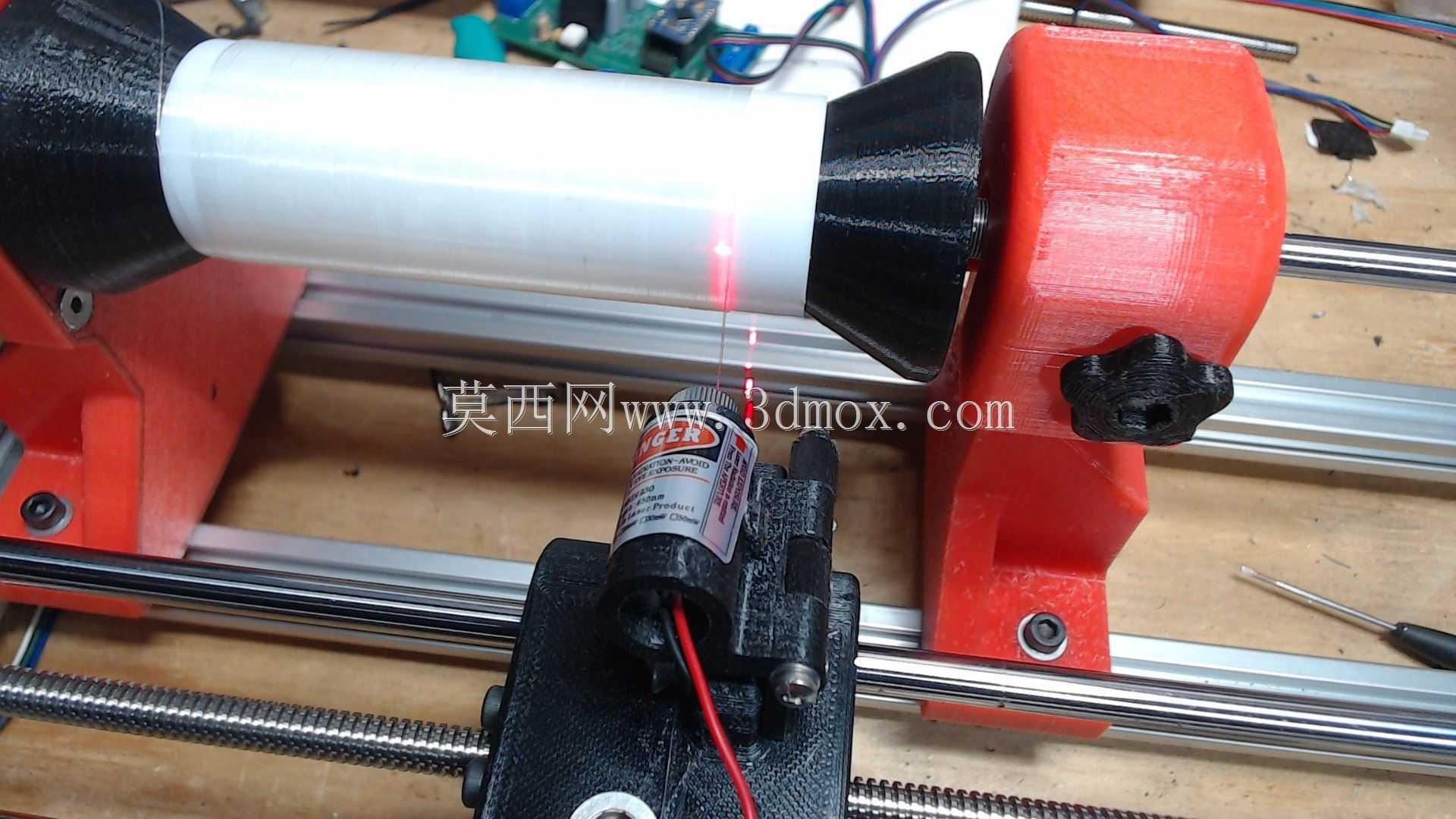

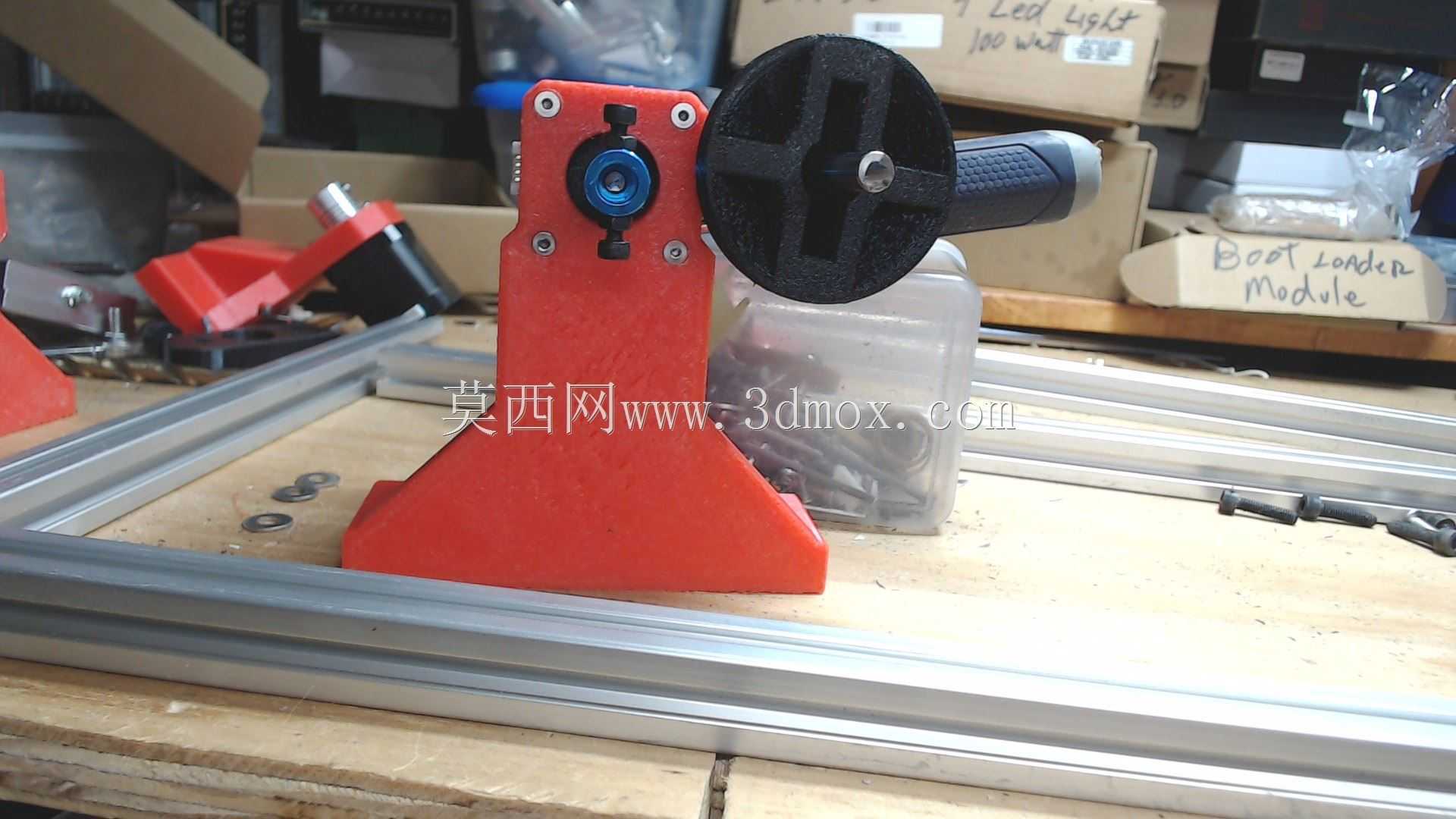

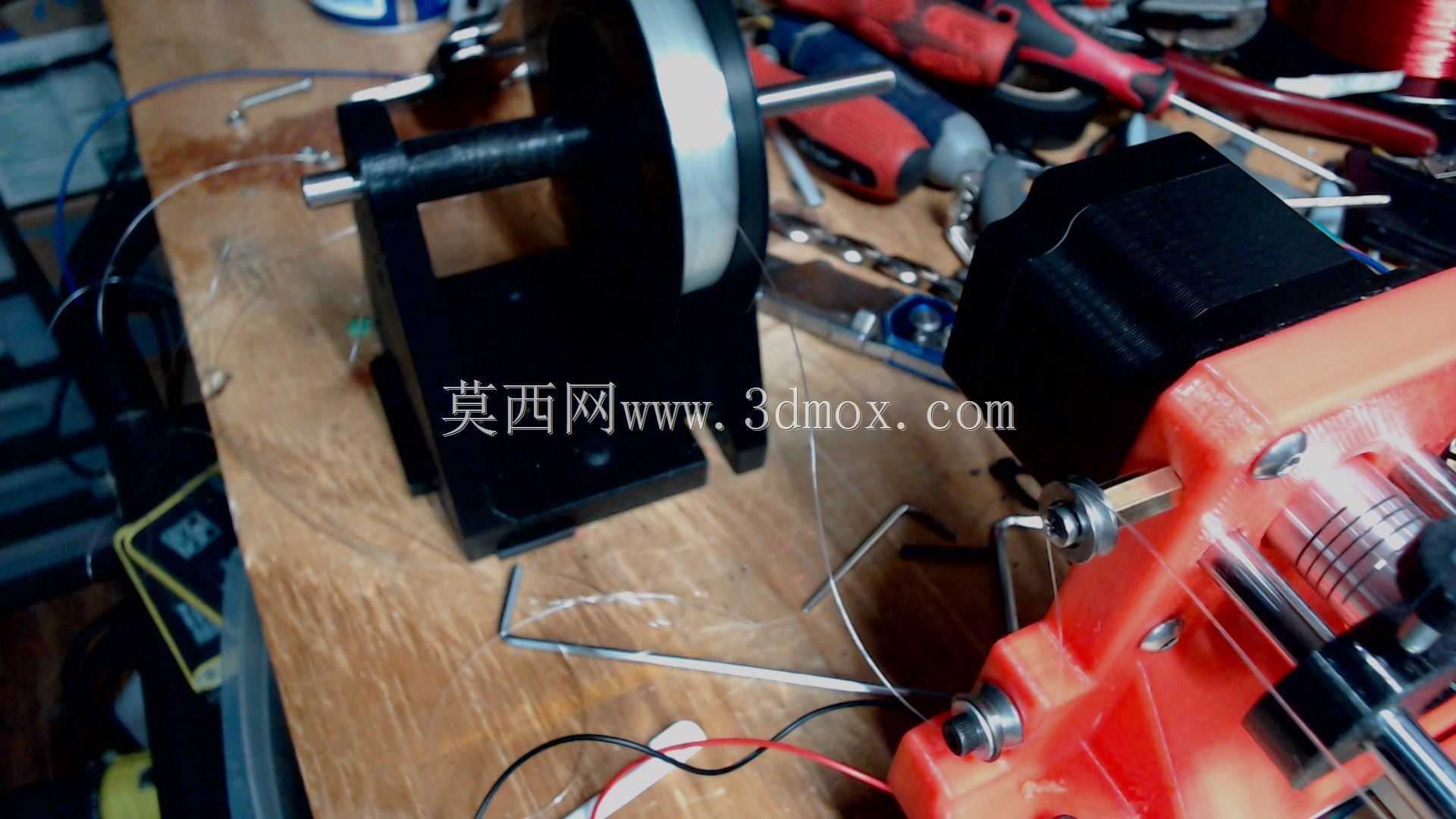

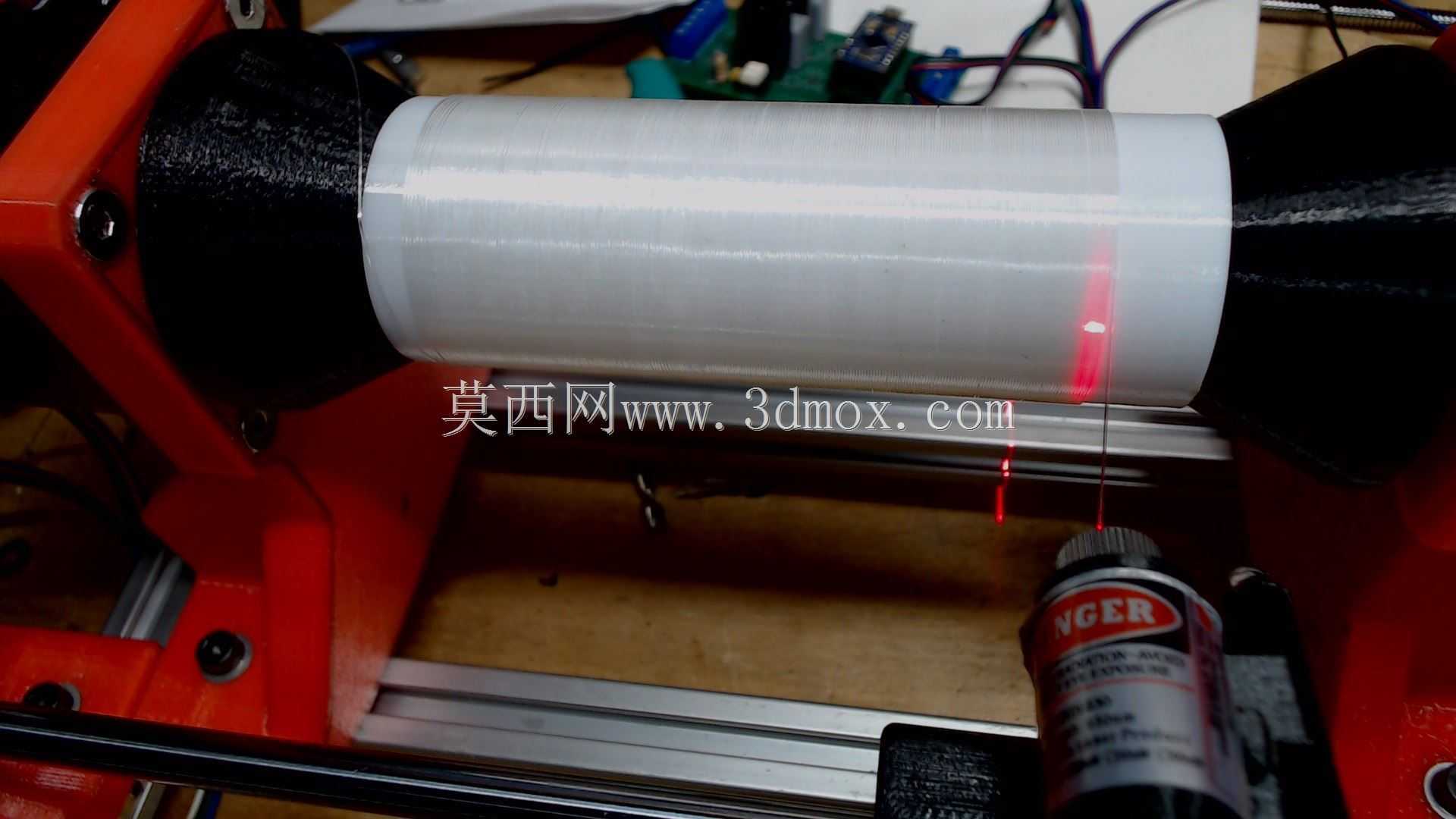

　　操作端配置20x4规格的带按键LCD显示屏，可直接在设备端设置绕线匝数、排线速度、张力参数，搭配激光指示器做排线对位参考，绕制过程中可实时观察绕线进度，出现排线偏移时可随时通过按键调整参数。线架部分采用阻尼式放线结构，可根据漆包线线径调整放线张力，避免绕制过程中漆包线拉细变形或者松垮排线，张力调节范围可覆盖常用的0.1mm到1mm线径漆包线，满足不同匝数、不同线规的特斯拉线圈绕制需求。顶尖支撑结构采用可滑动锁紧设计，更换不同长度的绕线模时只需松开锁紧手柄调整顶尖位置即可，无需重新拆装整个传动结构，换型效率相比传统固定顶尖结构提升60%以上。

　　在实际使用场景中，这套设备不仅可用于特斯拉线圈的绕制，调整排线参数与绕线模后，也可适配普通电源变压器、电感线圈的绕制作业，对于电子爱好者、小批量高频高压设备研发场景来说，无需采购工业级大型绕线设备即可完成高精度线圈绕制。设计过程中充分考虑了DIY场景的加工可行性，大部分结构件可采用激光切割、桌面级CNC加工完成，标准件全部采用通用五金配件，用户可根据自身加工条件调整部分非核心结构的尺寸，不需要依赖高精度工业加工设备即可完成整套设备的搭建。设备的安装边界充分考虑了桌面使用场景，整体占地面积不超过普通台式电脑主机的摆放空间，工作台面高度适配常规坐姿操作，长时间绕制作业也不易产生疲劳。传动部分的导轨、丝杠都采用标准件选型，后期维护更换配件无需定制，日常保养只需定期给传动部件加注润滑脂即可，维护成本极低。

　　从功能设计逻辑来看，整套设备没有冗余的复杂功能，所有结构设计都围绕线圈绕制的核心需求展开：可换锥模解决不同直径线圈的适配问题，可延长挤压杆解决长线圈绕制的支撑问题，屏蔽式控制外壳解决步进电机驱动的电磁干扰问题，带按键的显示屏解决参数设置与实时监控的问题，阻尼放线架解决漆包线张力恒定的问题，激光指示器解决排线初始对位的问题。每个功能模块都对应实际绕线作业中的具体痛点，没有为了堆砌功能增加不必要的结构，整体结构紧凑，传动路径短，长时间运行的稳定性有充足保障。绕制过程中设备的转速可根据线径灵活调整，细线径绕制时采用低转速保证排线精度，粗线径绕制时可适当提升转速提高作业效率，转速调节范围覆盖0到300转每分钟，可满足不同绕制工艺的参数要求。
