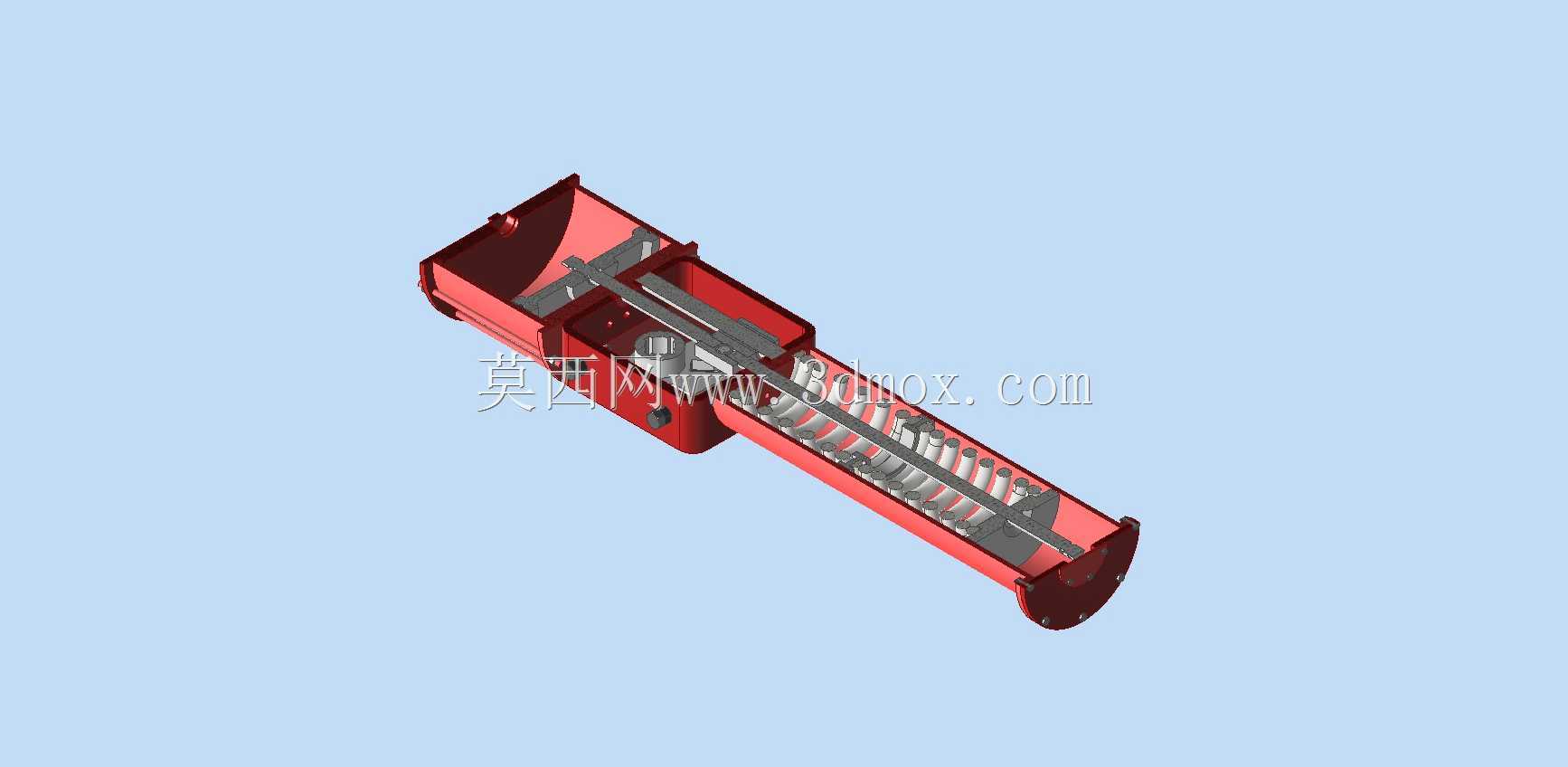

内置轭机传动结构剖视止回阀

　　在流体输送管路系统的设计选型中，止回阀作为防止介质逆流的核心元件，其内部传动结构的可靠性直接决定了管路运行的稳定性，这款带轭机构的止回阀结构，针对传统旋启式、升降式止回阀响应滞后、密封面磨损快的痛点做了结构优化，适配中低压工况下的流体单向控制需求。从实际应用场景来看，这类结构的止回阀可用于给排水管路、工业循环水系统、小型液压回路以及洁净流体输送管线，尤其适配管路安装空间有限、需要阀瓣快速响应启闭的场合，避免介质逆流造成的泵叶轮反转、管路水锤冲击等工程问题。

　　不同于常规依靠介质压力直接推动阀瓣启闭的止回阀结构，这款产品在阀腔内部集成了轭式传动机构，能够将阀瓣沿管路轴向的线性位移，转化为密封组件的旋转压合动作，这种传动逻辑的优势在于，当介质正向流动时，阀瓣受介质推力沿轴向开启，轭机构同步带动密封副做旋转微调，让密封面的接触应力分布更均匀，避免局部偏磨；当介质出现逆流趋势时，阀瓣在反向压力与复位构件的作用下回位，轭机构的传动放大效应可以让密封面更快完成压合，缩短逆流响应时间，减少逆流介质的泄漏量。

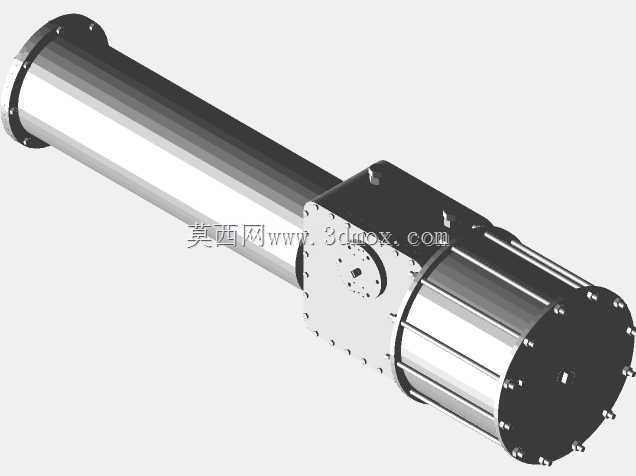

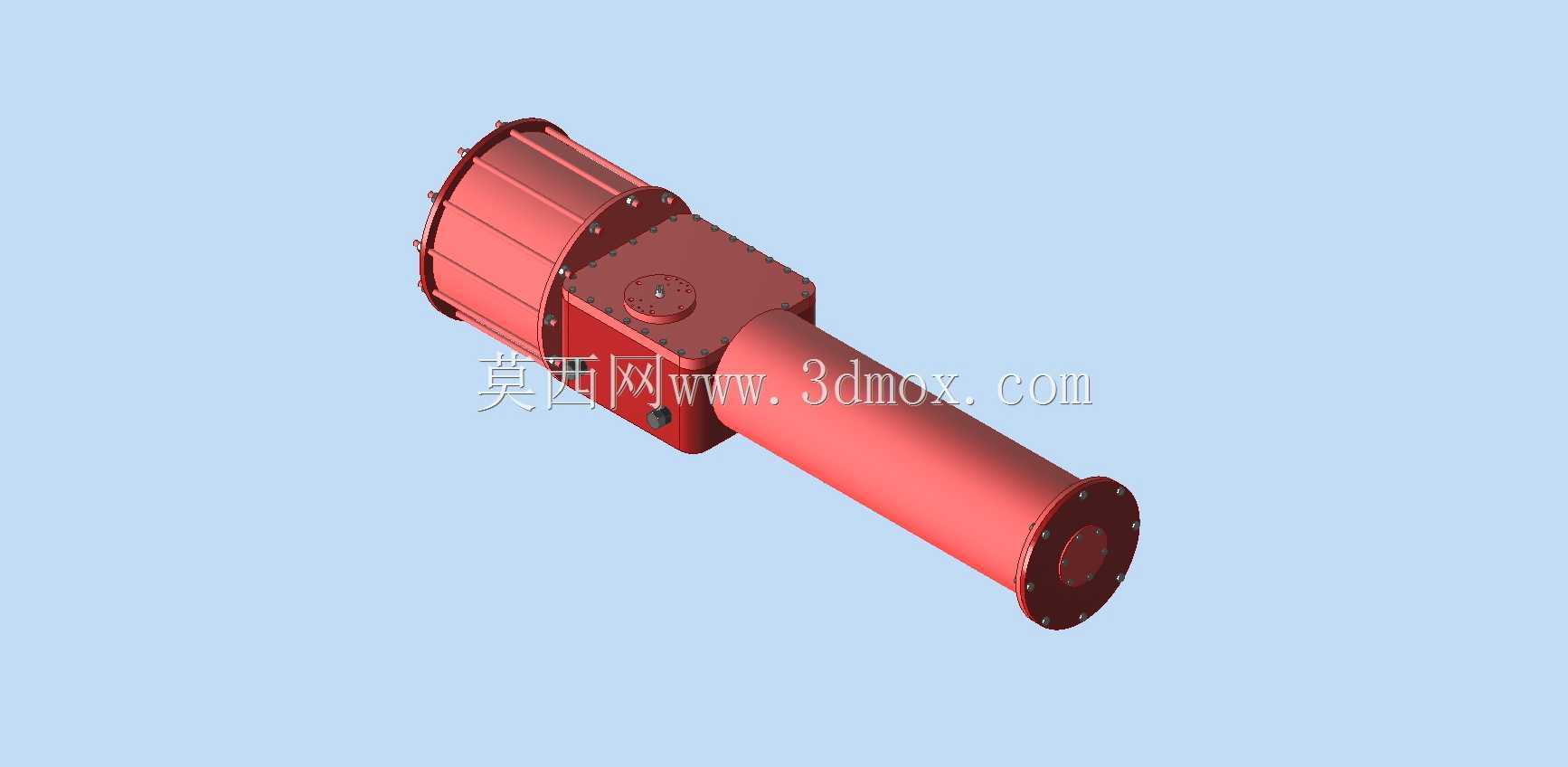

　　从结构设计思路来看，整个阀体采用长筒式剖分结构，主体分为阀腔主体与端盖两部分，端盖通过法兰连接结构与阀体配合，方便后期拆解维护内部的轭传动组件与密封件；内部的轭机构采用对称式布置，传动连杆与阀瓣导向槽做了间隙配合设计，预留了合理的热膨胀余量，避免介质温度变化导致传动卡滞；阀瓣的导向结构沿阀体内壁的导向筋做轴向滑动，导向长度覆盖阀瓣全行程的70%以上，从根源上避免阀瓣启闭过程中出现偏斜，保证密封面的同轴度。

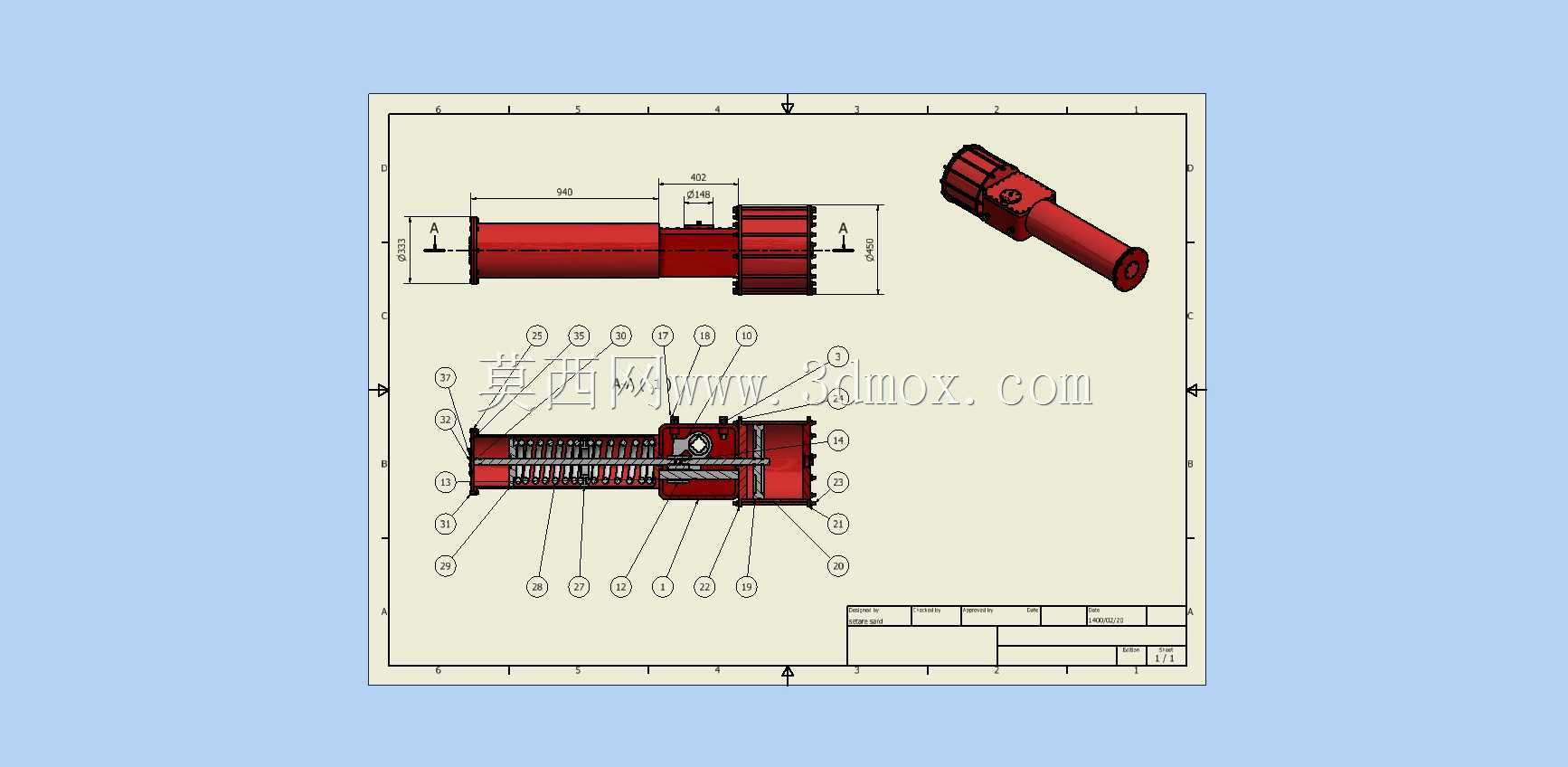

　　从安装边界与外形尺寸来看，这款止回阀采用直通式流道设计，进出口轴线保持同轴，可直接对接同通径的管路法兰或焊接接口，安装时不需要额外调整管路走向；阀体的外部轮廓无突出的操作手柄或外置执行机构，最大外轮廓尺寸集中在筒状阀体本身，适合安装在管路排布密集、操作空间狭小的阀组区域；内部流道做了圆弧过渡处理，减少介质流经阀体时的局部阻力损失，相比直角式止回阀，流阻系数可降低30%左右，适配对管路压降有严格要求的循环系统。

　　在实际建模过程中，需要重点关注轭机构各铰接点的配合间隙，传动连杆与轭架的铰接处采用小间隙配合，既保证传动动作顺畅，又避免间隙过大导致阀瓣启闭时出现晃动；密封面的角度设计需要匹配轭机构的旋转行程，保证阀瓣回位终点时，密封面能够完全贴合，无密封间隙；阀体内壁的导向筋与阀瓣导向槽的配合面需要做同轴度约束，建模时要保证导向面的圆柱度公差，避免实际加工装配后出现卡涩问题。另外，阀体的壁厚设计需要匹配对应公称压力的强度要求，在流道转弯与轭机构安装座的位置做局部加厚处理，避免应力集中导致阀体承压失效。
