手摇联动多母鸡啄食趣味玩具结构

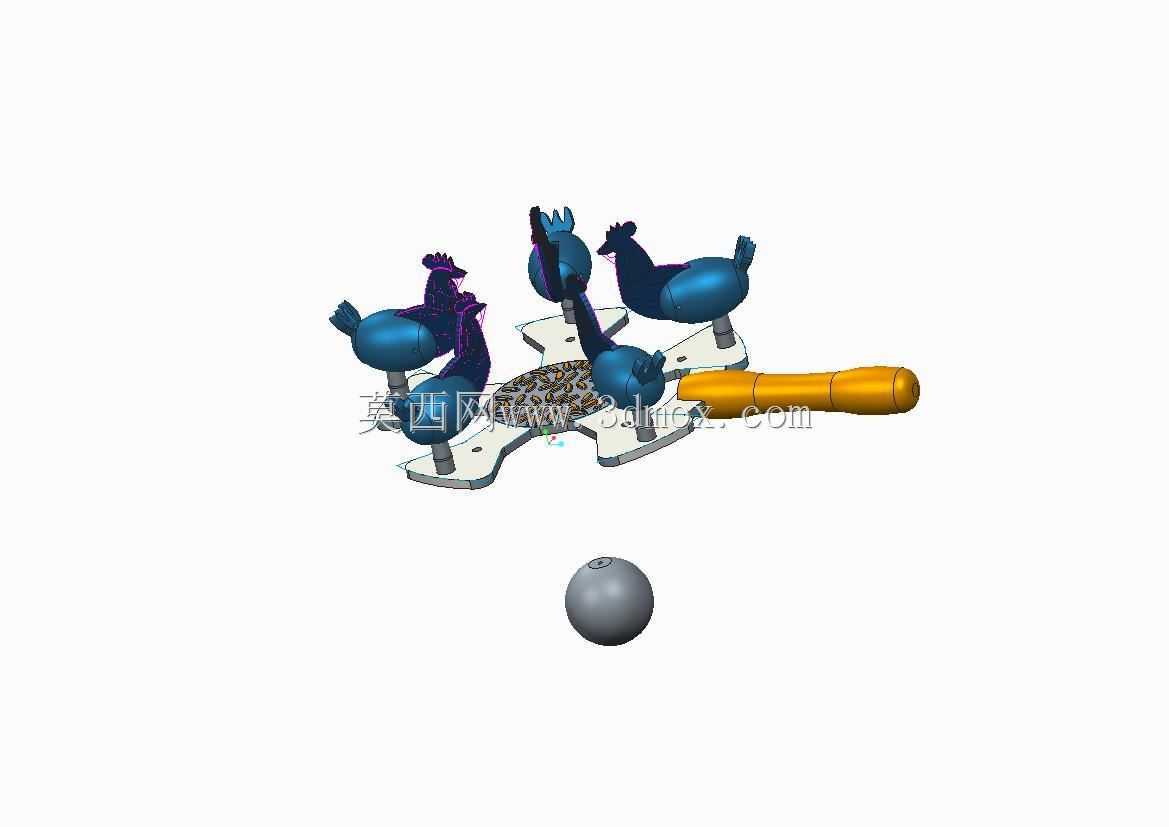

　　这套手摇联动的母鸡啄食玩具结构，核心采用平面连杆机构实现多只仿生母鸡的同步啄食动作，在民用玩具、科普教具领域有很典型的应用场景，既可以作为低龄儿童的益智互动玩具，也能用作机械原理入门教学的演示教具，把抽象的连杆运动转化为直观有趣的仿生动作，降低机械传动知识的理解门槛。从实际功能来看，整套机构仅通过单侧的手摇柄输入动力，就能带动底座上均匀排布的五只母鸡模型完成周期性的低头、抬头啄食动作，配套的金属小球模拟食料，当母鸡低头时刚好能触碰到小球位置，还原真实母鸡啄食的动作轨迹，整套动作连贯无卡顿，各运动部件之间无干涉，手摇输入的扭矩需求极低，儿童也能轻松操作。

　　设计思路上优先考虑了运动轨迹的拟合度，每只母鸡对应一套独立的曲柄摇杆机构，所有曲柄统一安装在同一根主轴上，通过相位角的错位排布，让五只母鸡的啄食动作形成错落的时序差，避免所有母鸡同时动作带来的生硬感，更贴近真实鸡群觅食的自然状态；底座采用一体化平板结构，所有转动副的安装孔位都在底座上直接定位，减少了额外的支撑零件数量，既降低了装配复杂度，也能控制整体的外形尺寸，整套机构展开后的横向宽度控制在200mm以内，纵向深度不超过120mm，手摇柄伸出长度为60mm，安装时只需要预留出摇柄转动的圆周空间即可，没有额外的外接安装需求，放在桌面即可使用。

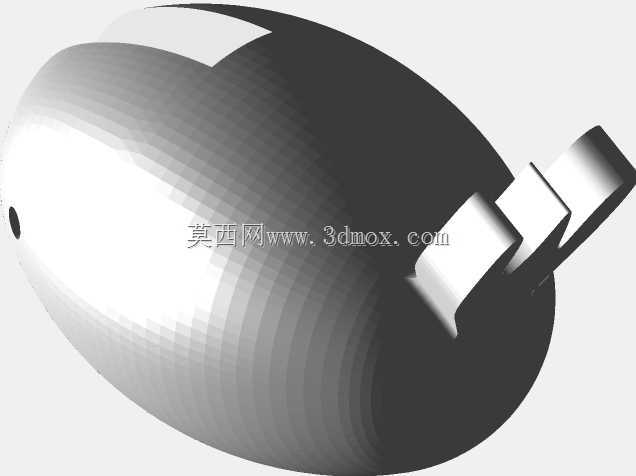

　　结构细节上，所有铰接位置都采用小间隙配合，转动副的轴径统一为3mm，既保证了转动的顺滑度，也能控制长期使用后的磨损量，母鸡造型的外壳采用曲面拟合设计，背部的凸起、尾部的造型都做了圆角过渡，没有尖锐棱角，符合玩具产品的安全设计要求；主轴穿过底座的位置设置了两个限位轴套，避免主轴轴向窜动导致的曲柄位置偏移，保证长期使用后动作相位不会错位。从传动效率来看，整套机构没有复杂的齿轮传动，全部采用低副连接，传动过程中的能量损耗极小，手摇时的阻力主要来自各铰接点的摩擦，只要在装配时在转动位置涂抹少量润滑脂，就能实现非常顺滑的操作手感，不会出现卡滞、死点位置，在曲柄转动的整周范围内都能顺畅驱动摇杆摆动，不会出现机构锁死的问题。

　　这套结构的扩展性也很强，只需要调整主轴上的曲柄数量和相位角，就可以增减母鸡的数量，或者调整动作的错落节奏，也可以把摇柄替换为小型减速电机，改造为自动运转的桌面摆件，适配不同的使用场景；底座上的安装孔位都做了等间距排布，生产时可以采用统一的注塑模具成型，零件的通用化率很高，能有效降低量产时的模具成本和装配成本。在做运动仿真验证的时候，需要重点关注每只母鸡低头时的最低点位置，要保证所有母鸡的啄食点都落在底座中心的圆形觅食区域内，不能出现动作轨迹偏出底座、或者母鸡之间互相碰撞的问题，同时要控制摇杆的摆角范围，摆角过大会导致母鸡动作幅度过大显得失真，摆角过小则啄食动作不明显，经过反复调整，最终把摇杆的摆角控制在35度左右，刚好能呈现出自然的啄食姿态，同时不会出现运动干涉。
