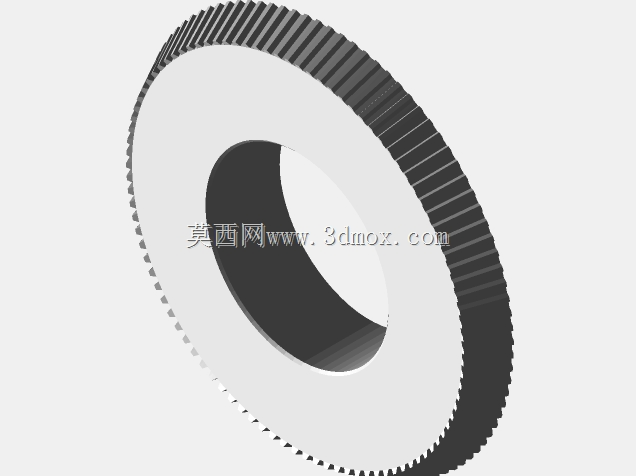

高精度98齿锥齿轮传动结构设计

　　在各类需要相交轴动力传递的机械传动场景中，锥齿轮始终是核心的传动部件，这款98齿的锥齿轮结构，主要适配两轴垂直相交的传动工况，常见于中小型机床的进给传动单元、自动化生产线的转角输送模组、精密检测设备的角度调整机构中，区别于常规直齿圆柱齿轮的平行轴传动逻辑，锥齿轮的齿面沿节锥母线分布，能够在不额外增加换向传动组件的前提下，完成90度夹角的动力转向，有效压缩传动链路的整体占用空间。

　　从实际功能特性来看，98齿的齿数设定属于大传动比范畴的锥齿轮配置，在啮合传动过程中，大齿数带来的重合度优势十分明显，单齿承受的交变载荷更小，传动过程中的冲击振动更低，运行平稳性更适配对传动噪音、传动精度有较高要求的工况，比如精密光学检测设备的角度调整轴系、小型包装设备的成品转向输送工位，都能依靠这类大齿数锥齿轮实现低脉动的动力传递。设计这类锥齿轮时，首先要明确安装轴的相交夹角基准，常规工况下以90度轴交角为核心设计基准，节锥角的计算需要匹配配对小齿轮的齿数参数，保证两节锥顶点完全重合，避免出现齿面偏载、啮合间隙不均的问题；齿形方向采用直齿锥齿轮的成型逻辑，加工适配性更强，不管是采用刨齿、铣削还是精锻工艺都能完成加工，量产阶段的工艺成本更低，适合通用机械领域的批量配套需求。

　　从安装边界来看，这款锥齿轮的中心通孔为适配传动轴的安装基准，孔位公差需要匹配对应传动轴的h6级公差要求，保证装配后无径向窜动；齿轮的背锥面为安装定位基准面，装配时需要与轴肩端面完全贴合，定位端面的平面度公差控制在0.02mm以内，避免装配后齿轮出现偏摆，影响啮合精度。齿宽的设定遵循锥齿轮设计的通用规范，不超过节锥母线长度的三分之一，避免齿面小端出现齿顶过切、强度不足的问题，同时保证啮合过程中齿面接触区集中在齿高中部区域，减少齿端磨损。

　　实际选型应用时，需要注意配对齿轮的侧隙调整，通过调整两轴的安装距来控制啮合侧隙在合理区间，常温工况下侧隙控制在0.05-0.1mm之间，既能够补偿传动过程中的热变形量，避免出现卡滞问题，又能保证反向传动的精度，减少回程误差。在日常运维场景中，这类锥齿轮的齿面润滑采用锂基脂润滑即可，转速不超过1500rpm的工况下，润滑脂的更换周期控制在2000工作小时，能够有效降低齿面磨损，延长部件使用寿命。不同于螺旋锥齿轮的复杂加工要求，这款直齿结构的98齿锥齿轮对安装调试的精度要求更友好，普通机加工车间的装配人员依靠常规塞尺、压铅法就能完成啮合接触区的调整，不需要专用的检测工装，适配更多中小机械加工厂的装配条件，在通用机械传动领域的适配范围更广。
