可俯仰回转自瞄准激光发射执行装置

　　这套激光发射执行装置的结构设计，核心围绕动态目标的快速瞄准需求展开，整套机构分为底部安装基座、立柱升降段、俯仰回转执行段、激光发射筒四个核心部分，各模块之间的连接边界预留了足够的装调余量，适配不同安装场景的固定需求。从实际应用场景来看，这类装置可集成在自动化产线的定位校准工位，替代人工完成高精度的点位标记、对位基准投射，也可搭载在移动巡检平台上，完成远距离的目标指向、区域边界划定作业，相比固定式激光标记装置，其双轴可调的结构能够覆盖更大的作业范围，减少工位上的激光发射器布设数量。

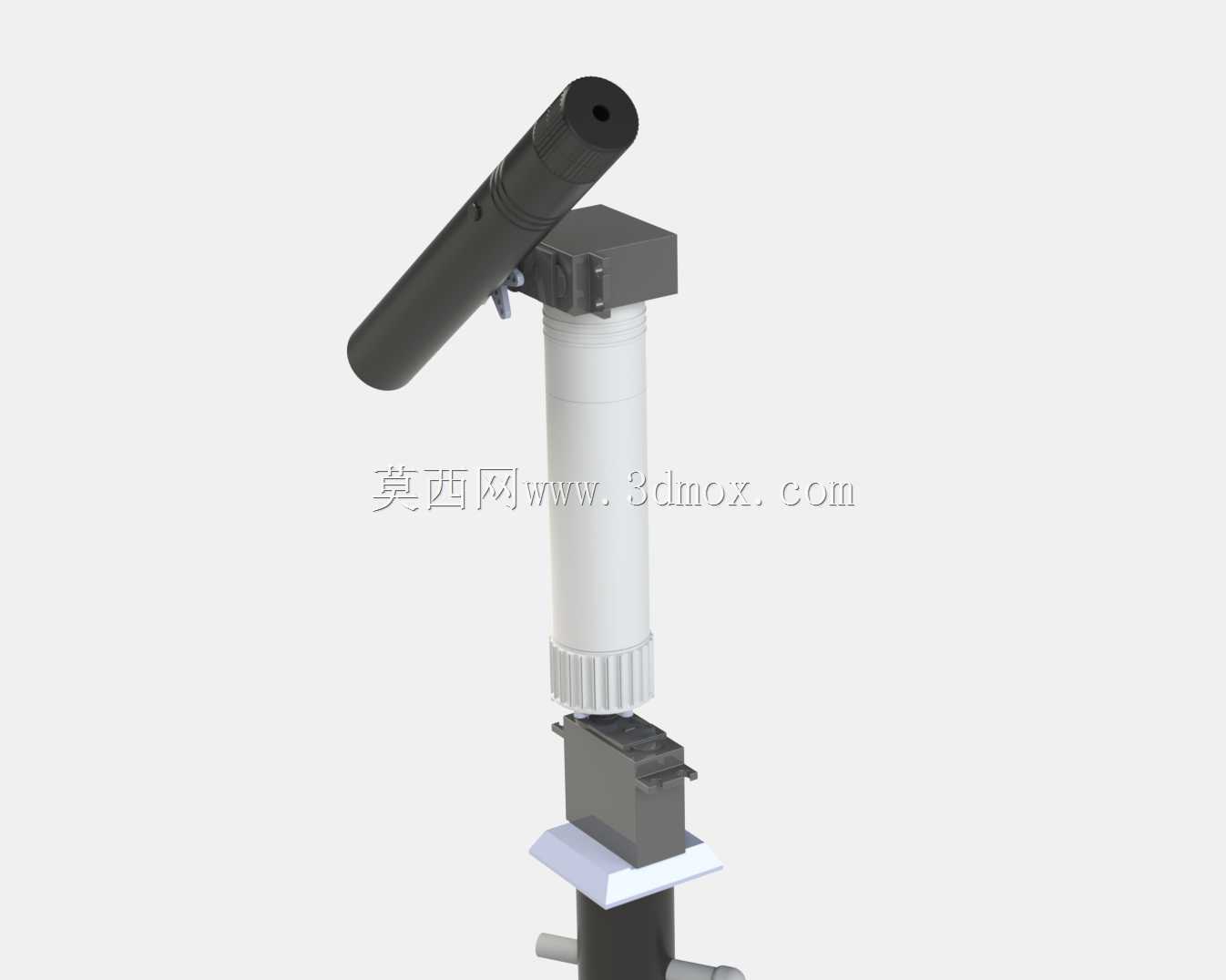

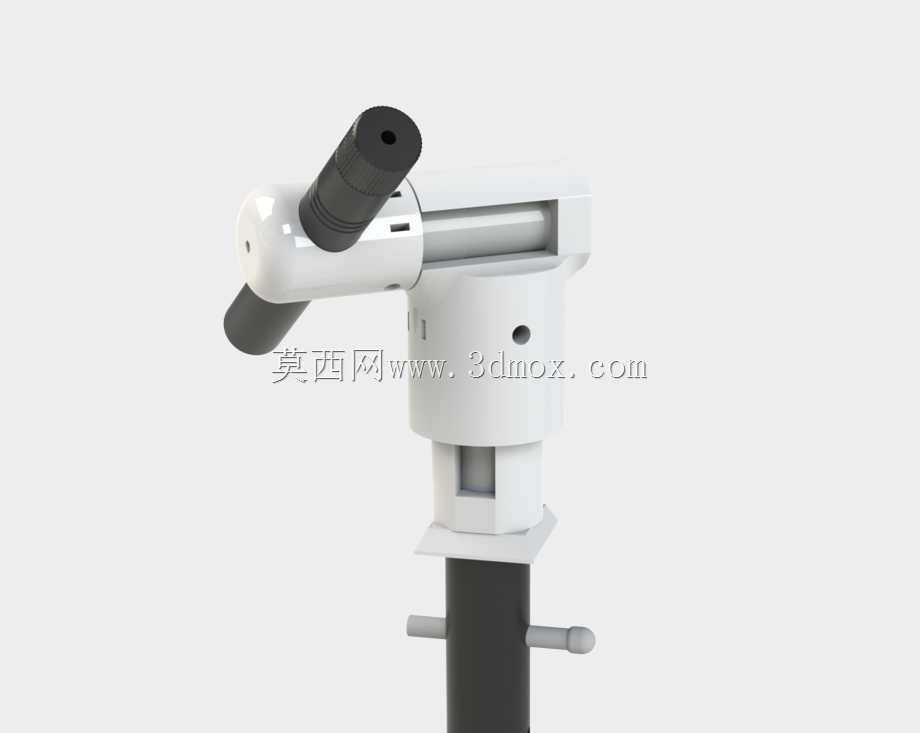

　　设计阶段首先考虑的是执行端的响应速度，俯仰轴和回转轴的驱动均采用小功率直流伺服组件，传动链做了短路径优化，没有多余的减速齿轮组带来的回差，激光发射筒的俯仰角度覆盖范围从水平下倾15度到上仰65度，水平回转范围可实现360度连续旋转，能够在接收到位置信号后0.8秒内完成目标点位的对准，满足产线高速流转下的实时校准需求。立柱段采用了可伸缩的导向结构，表面做了耐磨防滑的直纹滚花处理，手动调节即可快速改变激光发射端的整体高度，调节行程覆盖120mm到280mm的高度区间，调节到位后通过侧面的紧定螺钉完成锁止，不需要额外的工具即可完成高度调整，适配不同高度的作业面校准需求。

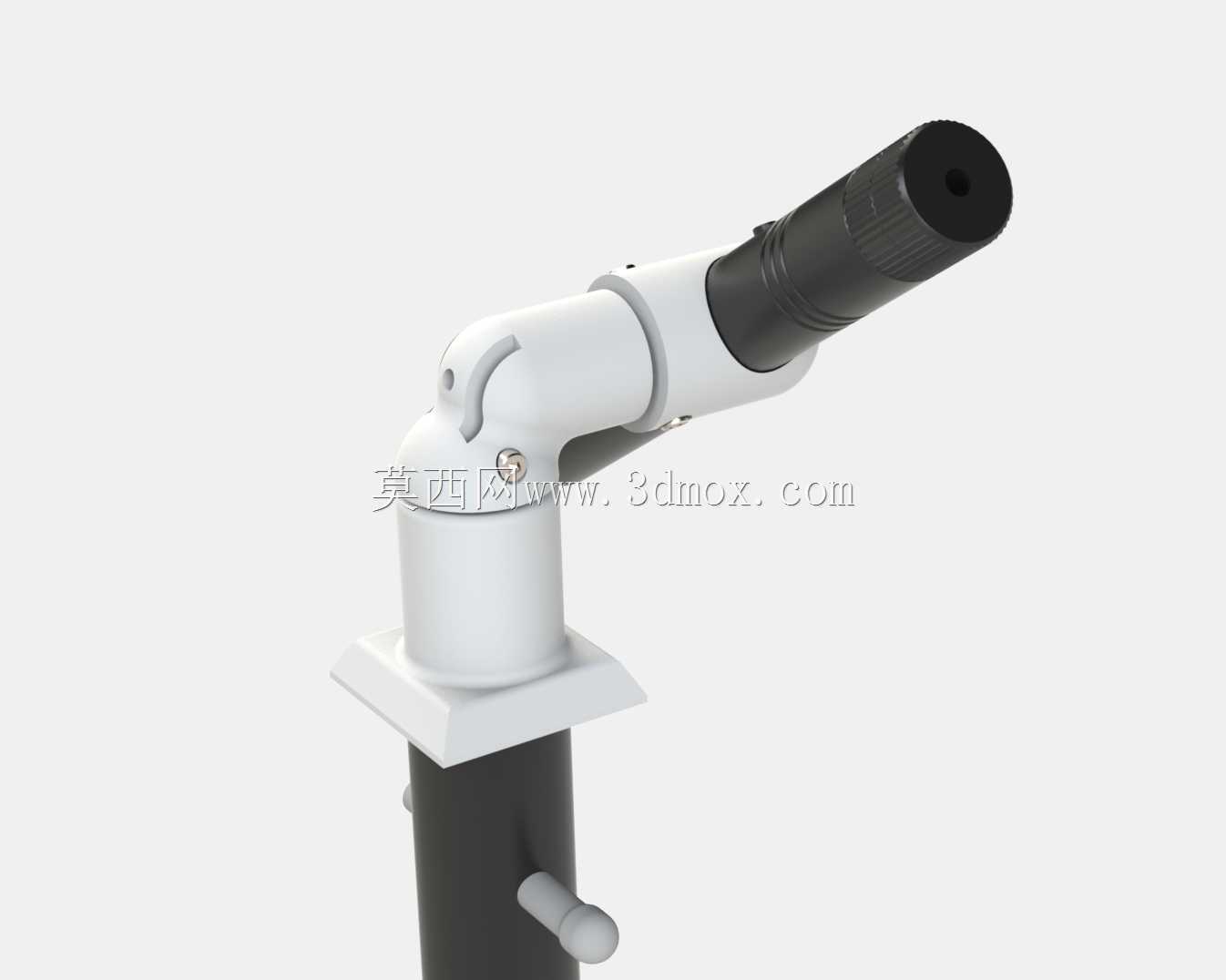

　　底部安装基座设计了快装卡槽结构，可直接卡接在工业铝型材的标准槽位上，也可通过四个M5的安装孔完成平面固定，安装面的平面度公差控制在0.1mm以内，避免安装基面不平带来的初始角度偏差。激光发射筒采用圆柱形一体化外壳设计，外径25mm，内部预留了标准激光模组的安装腔位，前端预留了调焦环的操作空间，可根据作业距离调整激光光斑的聚焦范围，筒身和俯仰支架的连接采用快拆销轴结构，不需要拆解整个支架即可快速更换不同功率的激光发射模组，适配不同投射距离的作业需求。

　　整套结构的受力做了针对性优化，俯仰支架采用了加强筋结构，在激光发射筒处于最大上仰角度时，支架的形变量控制在0.05mm以内，不会因为长期负载出现角度偏移。回转部分的支撑采用了自润滑轴承，长期往复旋转不会出现卡顿磨损，不需要定期加注润滑脂，减少后期的维护工作量。电气走线全部从立柱内部的中空腔穿过，外部没有裸露的线缆，避免设备运行过程中线缆剐蹭周边设备带来的故障，走线腔的转角处做了圆角过渡处理，不会划伤线缆绝缘层。

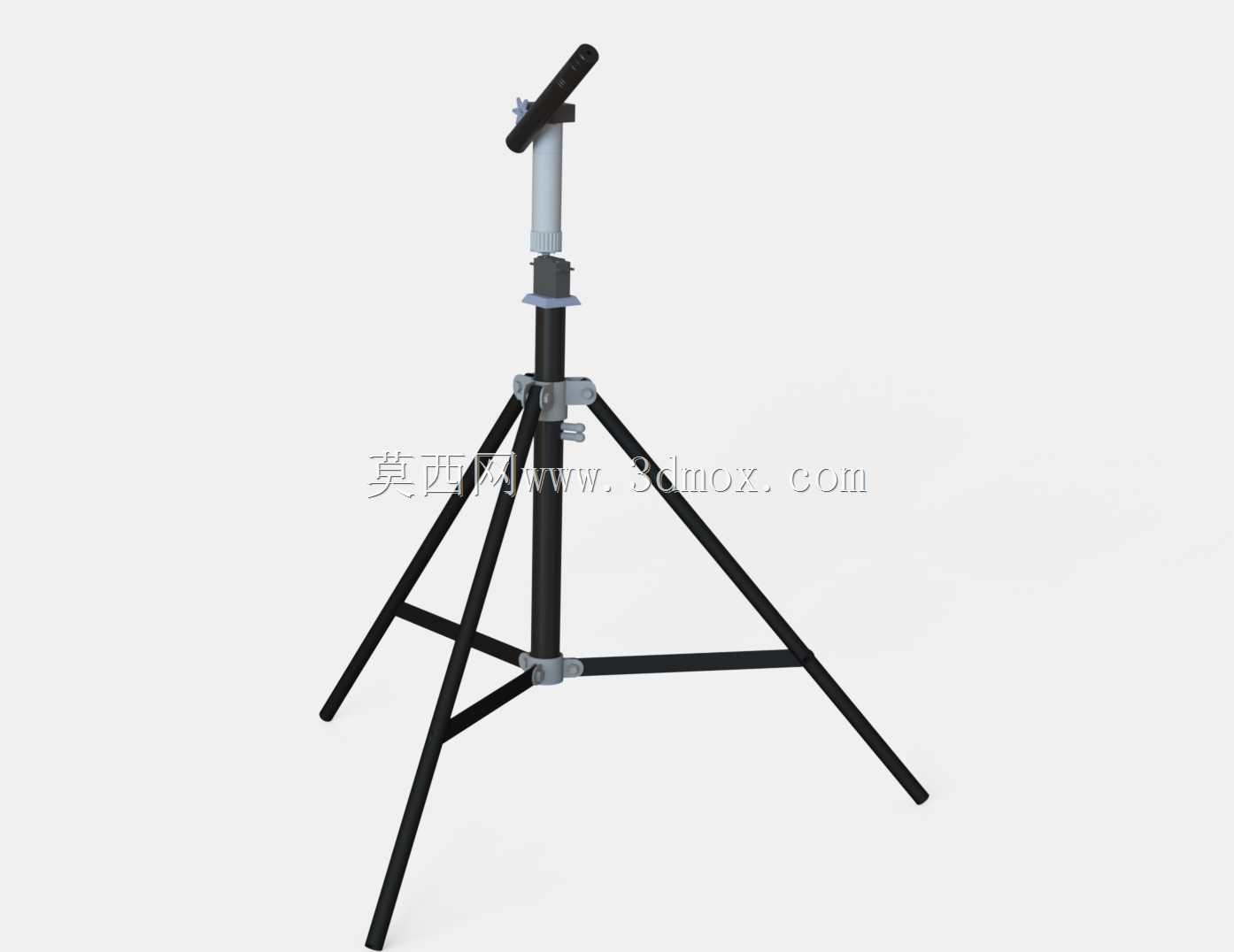

　　从安装边界来看，整套装置收拢状态下的最大外轮廓尺寸为120mm120mm320mm，完全伸展后的最大高度为480mm，安装时只需要预留150mm见方的安装平面即可，周边不需要额外预留过大的操作空间，适合在紧凑的自动化设备内部集成。俯仰和回转的位置检测采用了非接触式的霍尔传感器，没有机械触点的磨损问题，原点定位的重复精度可达0.02度，保证每次开机复位后的位置一致性。整套结构的零部件全部采用常用的工程塑料和铝合金材质加工，重量控制在1.2kg以内，不会给搭载平台带来过大的负载压力，同时铝合金部件做了阳极氧化处理，在一般工业车间的环境下具备足够的防锈抗腐蚀能力，不需要额外的表面防护即可长期使用。
