带防滑纹理结构的饮用塑料瓶结构设计

　　日常快消品流通环节里，这类带周身防滑纹理的塑料瓶是液态饮品封装的核心载体，从常温瓶装水、等渗运动饮料到低温冷藏茶饮的灌装生产线都能见到同结构产品的身影，区别于早期光滑壁面的瓶型，这款结构在设计阶段就同步考量了灌装、运输、终端握持、开启全链路的使用需求。瓶身的螺纹瓶口采用标准口径设计，匹配市面通用的旋盖密封结构，螺纹的导程、牙型高度都经过适配，既可以适配高速灌装线的自动旋盖工位，保证旋盖扭矩稳定在密封要求区间内，不会出现过紧导致消费者开启费力、过松导致运输漏液的问题，瓶口的密封端面做了微凸的环形筋位，和瓶盖内的铝箔垫片压合后能实现可靠的静密封，哪怕经历堆码压力、高低温环境变化也不会出现渗漏。

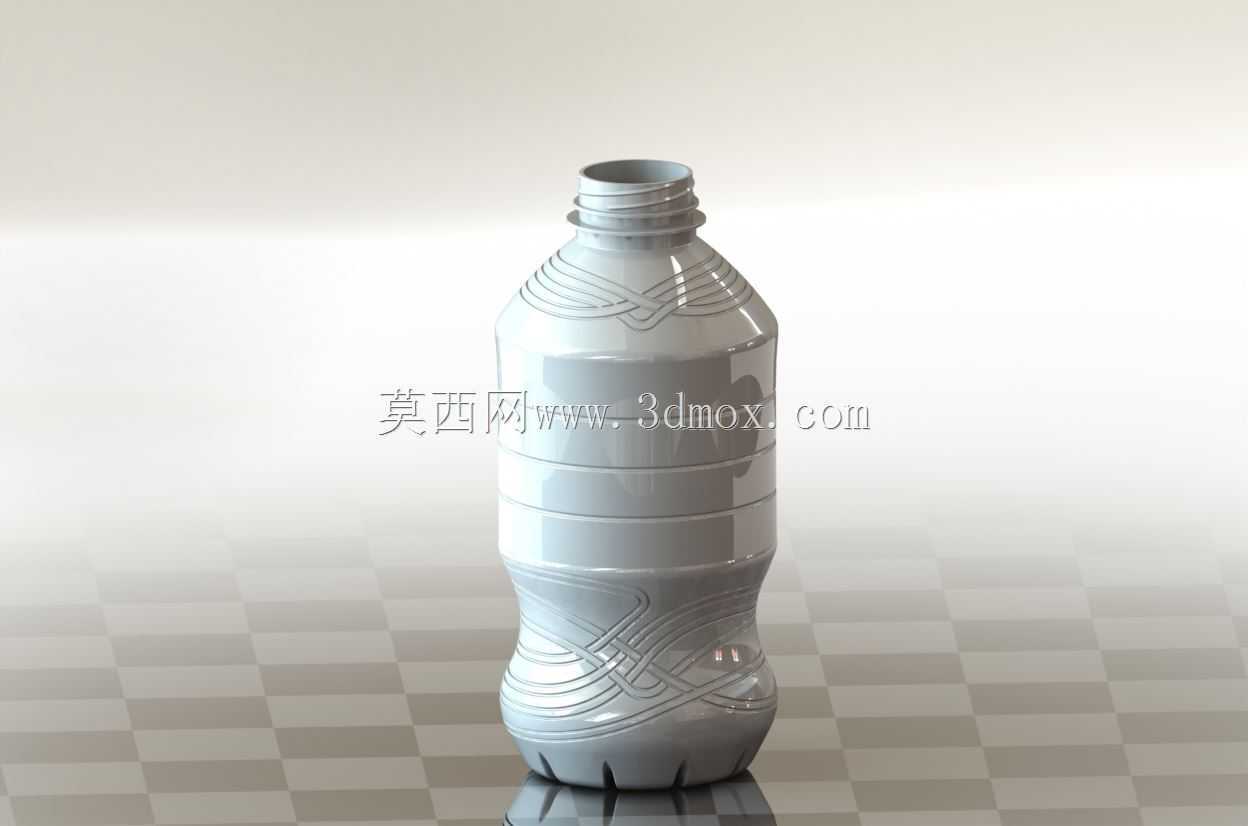

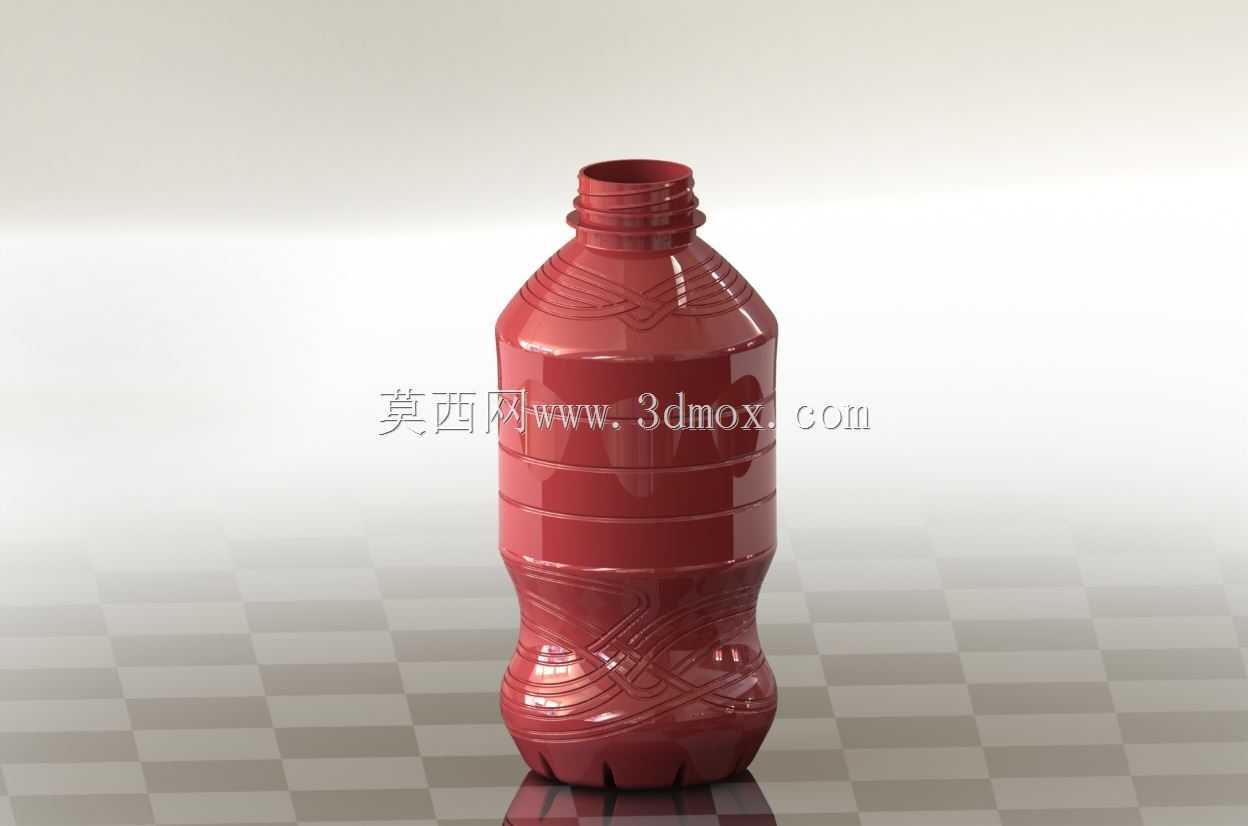

　　瓶身上半部分的斜向交错纹理，不是单纯的装饰结构，一方面是在吹塑成型过程中，该区域的纹理可以改善型坯吹胀时的材料流动均匀性，避免瓶壁局部过薄导致的承压能力不足，另一方面，消费者单手握持开启瓶盖时，这些纹理可以增大手掌和瓶身的静摩擦系数，哪怕瓶身表面沾有冷凝水、手部出汗的情况下，也不会出现拧瓶盖时瓶身打滑的问题。瓶身中段的环形加强筋，是针对堆码和运输工况做的结构强化，整托货物在仓库堆码时，下层瓶身需要承受上层十几层货物的垂直压力，环形筋可以把垂直载荷均匀分散到整个瓶壁截面，避免瓶身出现失稳瘪塌的情况，同时在运输过程中遇到侧向挤压时，环形筋也能提升瓶身的径向抗形变能力，减少运输环节的瓶身变形损耗。

　　瓶底的花瓣式支撑结构，做了内凹的弧度设计，首先是解决吹塑成型时瓶底的冷却收缩问题，避免瓶底出现凸起导致瓶子放置不稳，其次五个支撑脚的结构可以让瓶子在不平整的桌面、传输带面上都能保持稳定直立，不会轻易倾倒，同时瓶底的内凹空间也预留了温度变化导致的瓶内容积膨胀余量，当饮品经过低温冷冻体积膨胀时，瓶底可以适度外凸释放应力，避免瓶身开裂。整个瓶身的壁厚分布做了梯度设计，瓶口、瓶底这些受力集中的区域壁厚稍厚，瓶身中段的壁厚在保证结构强度的前提下做了减薄，既可以控制单瓶的原材料用量，降低生产端的材料成本，也符合轻量化包装的行业趋势，同时瓶身的所有转角位置都做了圆角过渡，没有尖锐的直角结构，避免吹塑成型时出现应力集中导致的开裂问题，也能减少消费者使用时被棱角刮蹭的不适感。

　　在灌装生产线适配性上，瓶身的外径尺寸、重心位置都匹配标准的风送通道、卡瓶工位参数，可以直接在现有高速瓶装饮品灌装线上投产，不需要对现有产线的夹持、传输、旋盖、贴标工位做大规模改造，瓶身的标签粘贴区域做了平面度优化，保证不干胶标签粘贴后不会出现翘边、褶皱的问题，贴标位置的公差控制在产线要求的范围内。从终端使用场景来看，这款瓶型的握持区域直径符合成年人手掌的握持尺度，单手握持时手指刚好可以贴合在防滑纹理区域，长时间握持也不会有硌手的感觉，瓶身的重量控制得当，空瓶状态下的重量较轻，不会给消费者带来额外的携带负担，喝完之后的空瓶也因为结构设计的合理性，很容易被压扁回收，降低回收运输环节的空间占用。
