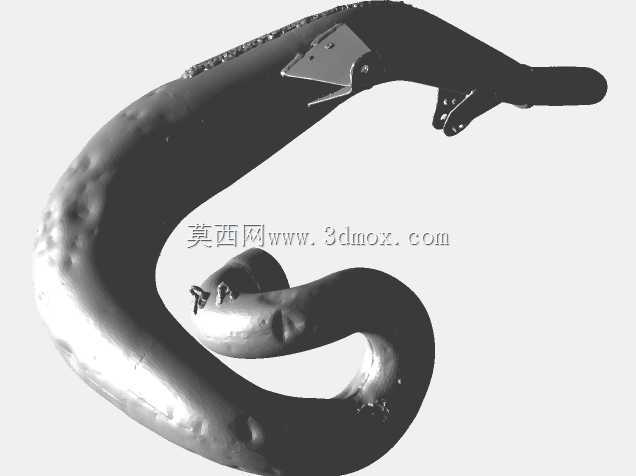

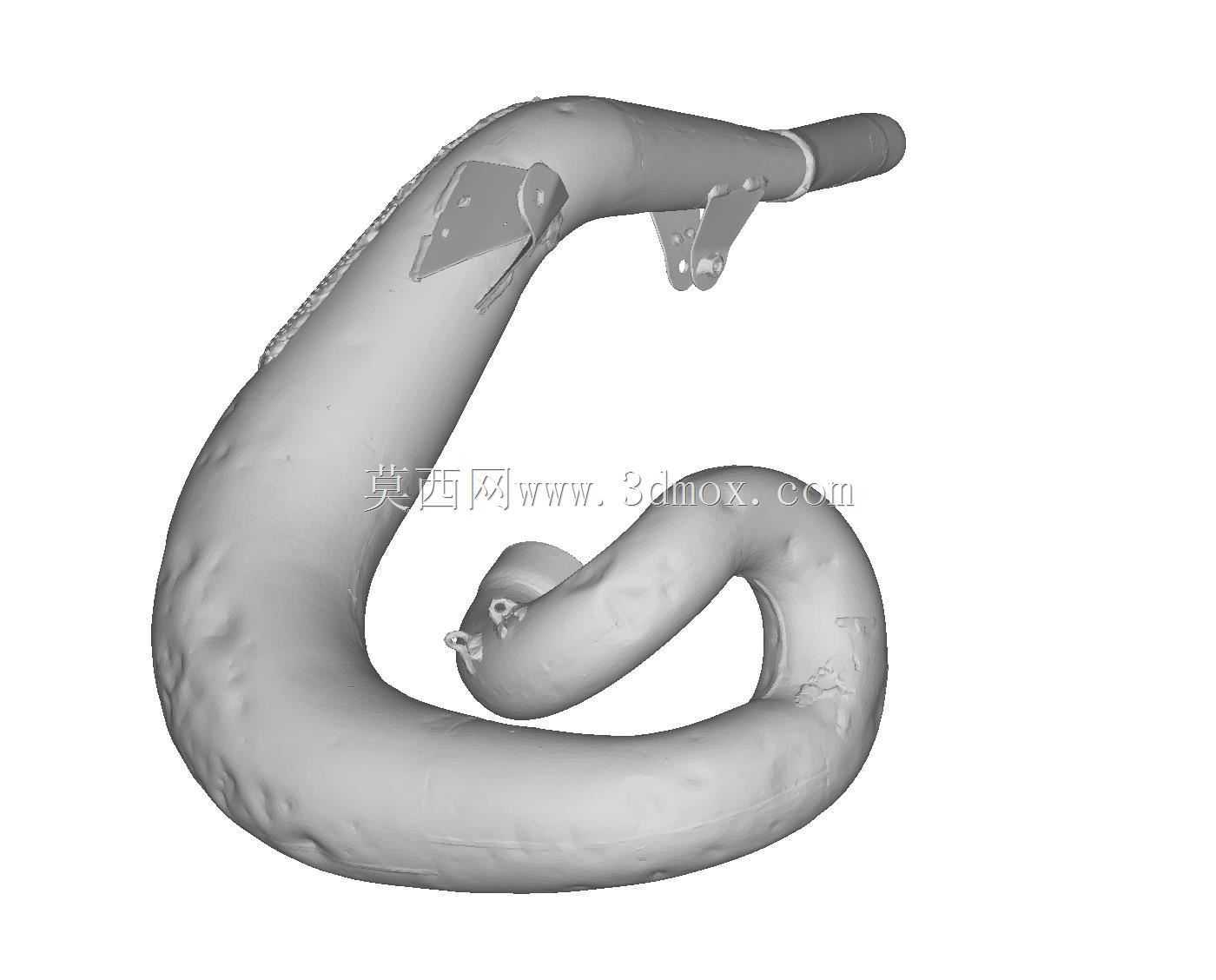

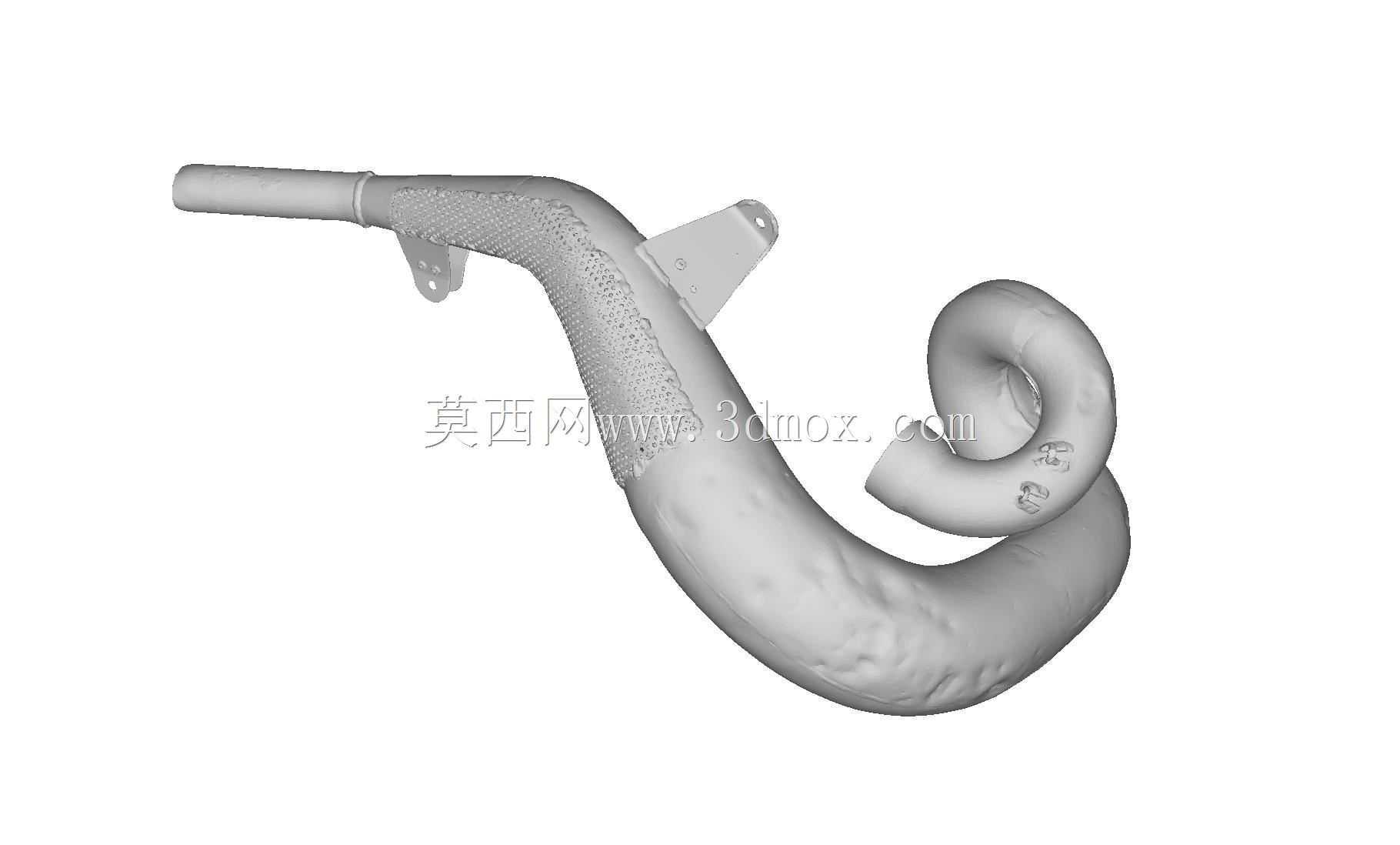

本田CR500复古越野摩托车排气管三维扫描件

　　该排气管为二冲程越野摩托车专用排气部件，核心作用是匹配二冲程发动机的扫气特性，利用排气脉冲效应优化气缸内的废气排出与新鲜混合气填充效率，直接影响发动机动力输出区间的扭矩与功率表现。从三维扫描获取的结构来看，整体采用大曲率回绕式管路布局，这种膨胀室结构是二冲程排气的核心设计特征，管路的管径变化、弯曲弧度、各段腔体容积都经过实车匹配调校，能够在特定转速区间形成合适的反射压力波，辅助气缸完成扫气过程，避免新鲜混合气随废气排出，同时降低排气阻力。

　　从安装边界来看，管路前端设置有两个带安装孔的固定支架，支架的孔位坐标、安装面角度完全匹配本田CR500车型的车架安装点，安装时可直接通过螺栓固定在车架对应位置，无需额外打孔或修改支架结构；管路进气端的接口尺寸与发动机排气出口的口径完全适配，对接时可配合密封垫实现密封，避免排气泄漏影响背压；尾段的平直段为消音棉安装区域，可填充耐高温消音材料降低排气噪音，同时尾段外径匹配通用越野摩托排气尾盖的安装尺寸，可根据使用需求更换不同规格的尾盖。

　　在实际越野骑行场景中，这类排气管需要承受持续的高温排气冲刷，同时要应对飞石撞击、路面颠簸带来的振动，扫描还原的管壁厚度均匀性、管路弯折处的曲率过渡都符合原厂部件的强度设计要求，回绕式的布局也能避免越野过程中管路突出车体外缘被障碍物磕碰，同时合理利用车架侧方的闲置空间，不会与减震器、后摇臂等运动部件发生运动干涉。

　　对于三维建模从业者而言，该扫描件可作为二冲程排气结构设计的参考基准，在进行同类型越野摩托排气改装设计时，可直接提取该模型的安装点坐标、管路走向、各段管径参数作为设计基础，调整膨胀室的容积与管路长度来匹配不同排量、不同动力调校的二冲程发动机，无需从零开始测量实车安装边界，大幅缩短改装件的开发周期；在进行复古越野摩托车的复原工作时，该扫描模型也可作为原厂配件复刻的三维依据，通过逆向建模生成可加工的实体模型，用于钣金冲压或焊接成型的配件生产，还原老款越野车型的原厂排气布局与性能表现。

　　从结构细节来看，管路表面的加强筋、支架焊接位置的凸起都被完整扫描还原，这些细节是原厂生产工艺的直接体现，焊接位置的凸起高度、加强筋的分布位置都对应着部件的应力集中区域，在进行复刻生产时可参考这些细节设计焊接工装与加强结构，保证复刻配件的结构强度与原厂部件一致，避免在高强度越野使用中出现管路开裂、支架断裂的问题。管路整体的重心分布经过原厂调校，安装后不会给车架带来额外的偏载，不会影响车辆的操控平衡，这也是改装排气设计中容易被忽略的要点，通过该扫描模型可直观学习原厂部件的重心匹配思路。
