谢尔宾斯基分形结构十二面体几何造型

　　这类基于谢尔宾斯基分形逻辑构建的十二面体空间结构，在工程领域的应用场景覆盖多个细分方向，首先在轻量化承载结构设计中，这类自相似多孔构型可以在保证整体结构刚度的前提下，大幅降低结构整体重量，常见于航空航天领域的非主承力填充构件、特种装备的缓冲吸能单元设计中，其分形迭代带来的层级孔隙结构，能够在冲击载荷作用下通过逐层变形吸收能量，相比传统均匀多孔结构拥有更平缓的载荷-位移曲线，吸能效率提升明显。

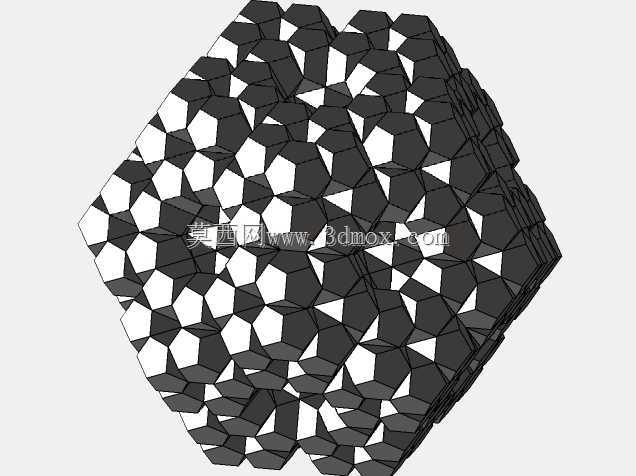

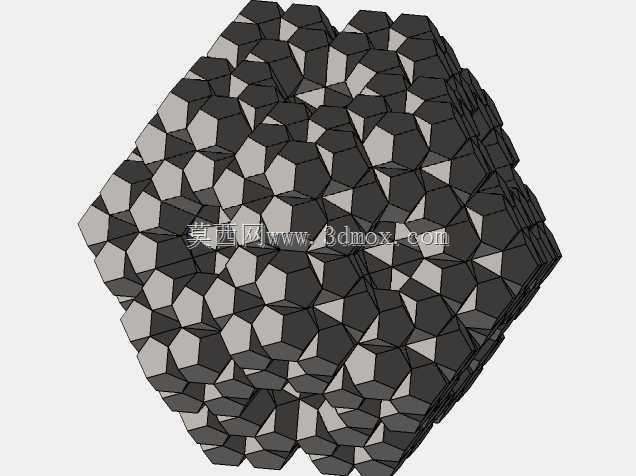

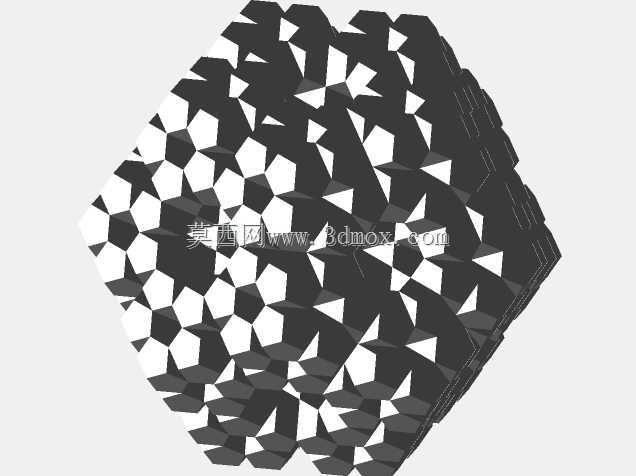

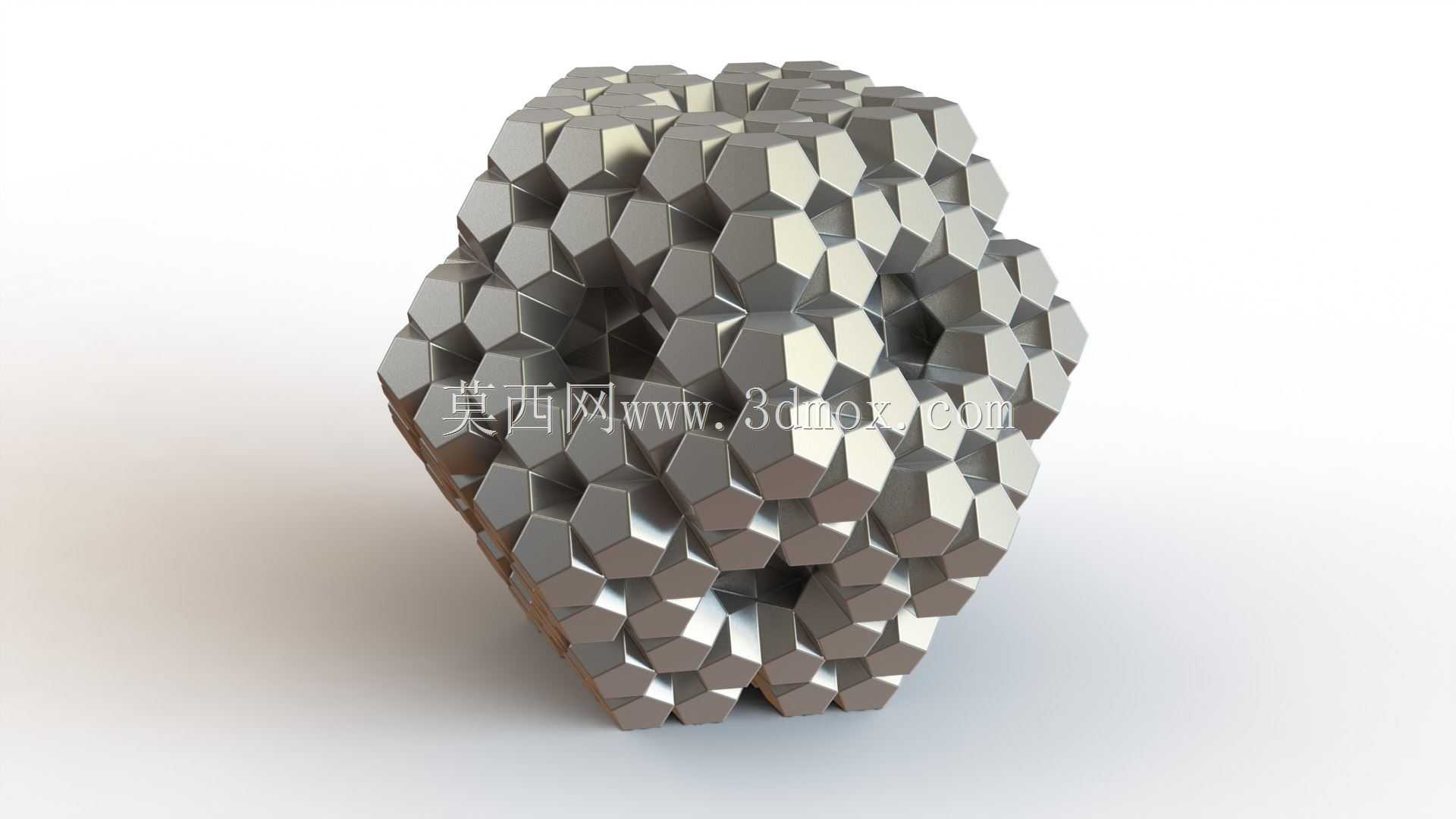

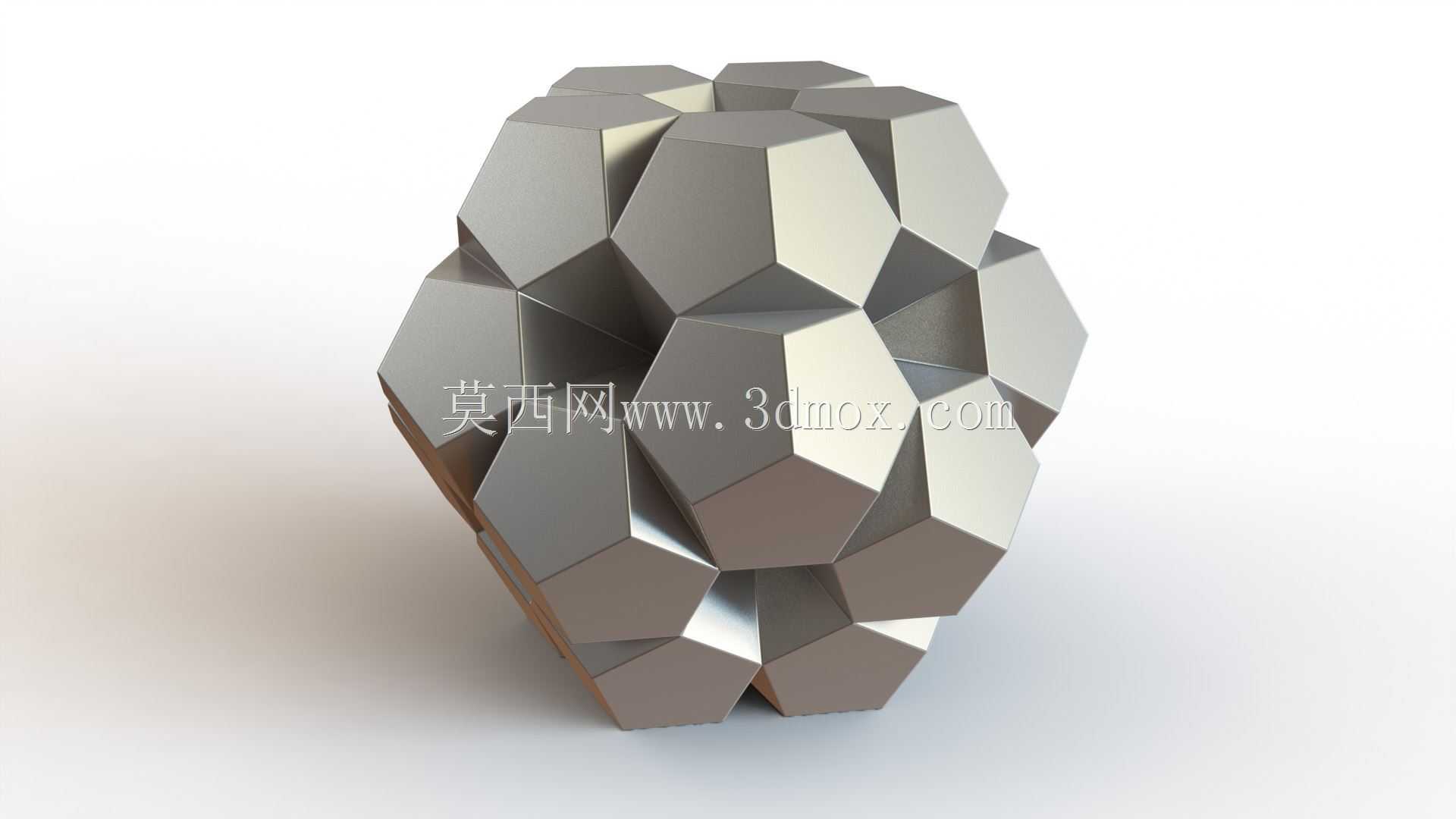

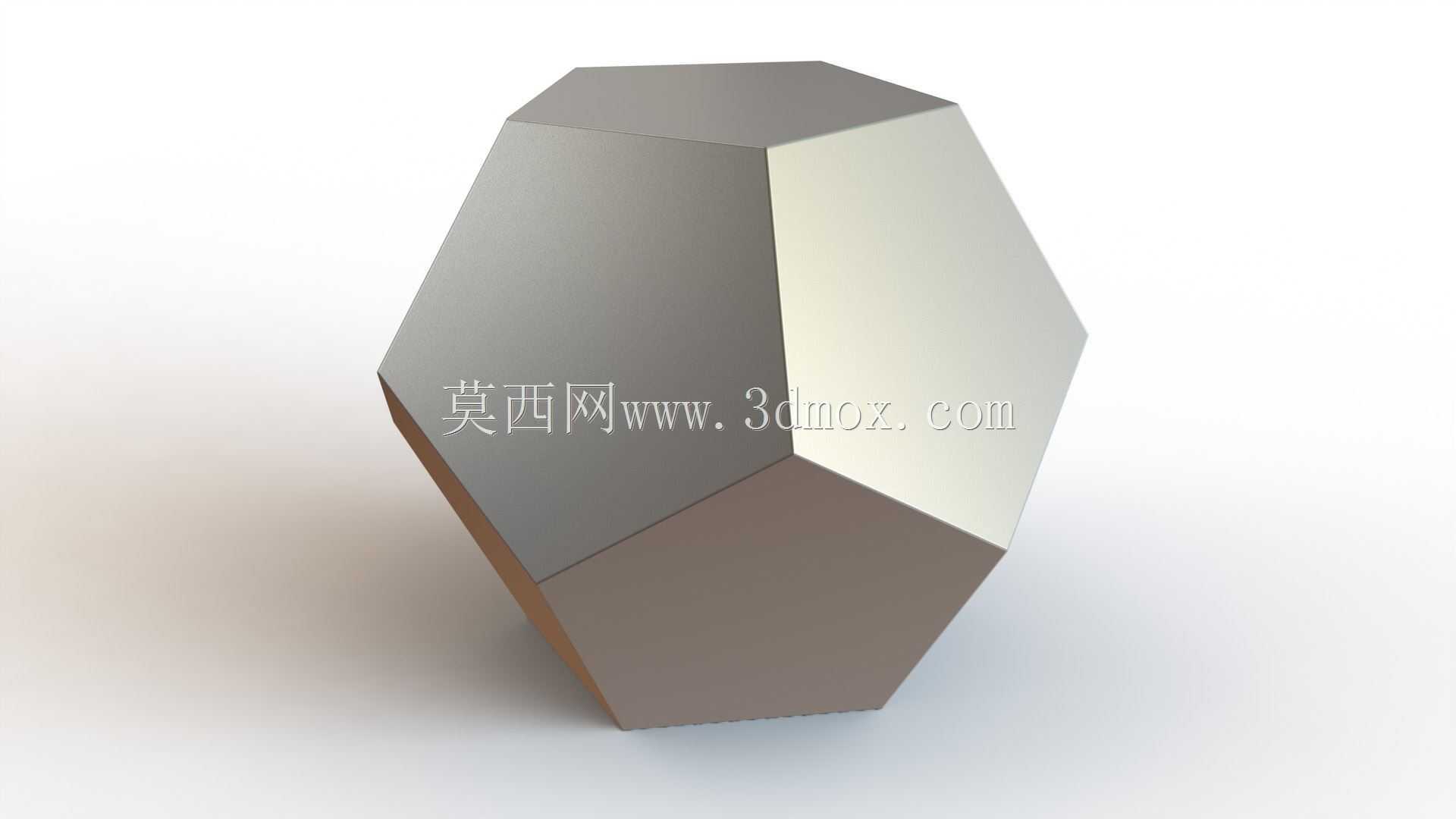

　　从设计思路来看，该结构以正十二面体为基础迭代单元，遵循谢尔宾斯基分形的递归逻辑，每一级迭代都将基础单元的实体部分替换为更小尺度的十二面体框架，在二级迭代层级下，整体结构保留了正十二面体的全局对称性，12个正五边形外表面的拓扑特征完全一致，不存在结构薄弱方向，各向力学性能均匀，这一特性让它在多向载荷工况下的表现远优于定向设计的蜂窝类结构。在实际建模过程中，需要先确定基础十二面体的棱长参数，再通过布尔运算切除每个面中心对应的次级十二面体实体区域，二级迭代下需要严格控制每个次级单元的缩放比例，通常取基础单元棱长的1/3左右，保证相邻单元之间的连接筋厚度均匀，避免出现应力集中的尖角区域，所有棱边都需要做微小的圆角过渡，匹配实际3D打印或者精密铸造的工艺要求，防止加工过程中出现结构断裂。

　　从安装边界来看，这类分形结构如果作为功能构件使用，通常需要在整体结构的外轮廓预留安装基准面，由于其全局对称的特性，可以任选一组平行的五边形平面作为安装定位面，安装面的平面度需要控制在IT7级精度以内，保证与外部连接件的贴合度，整体外形的外接球直径可以根据实际使用场景缩放，小尺寸版本可以作为流体换热的扰流单元，放置在换热流道内部，其复杂的自相似表面可以大幅提升流体的湍流程度，强化换热效率，相比传统的折流板结构，压损更低且换热均匀性更好；大尺寸版本则可以作为建筑装饰领域的空间构型单元，利用其分形结构的视觉层次感打造艺术装置，同时金属材质的该类结构也可以作为电磁屏蔽的填充构件，多层级的金属框架可以对不同频段的电磁波形成多次反射衰减，提升屏蔽效能。

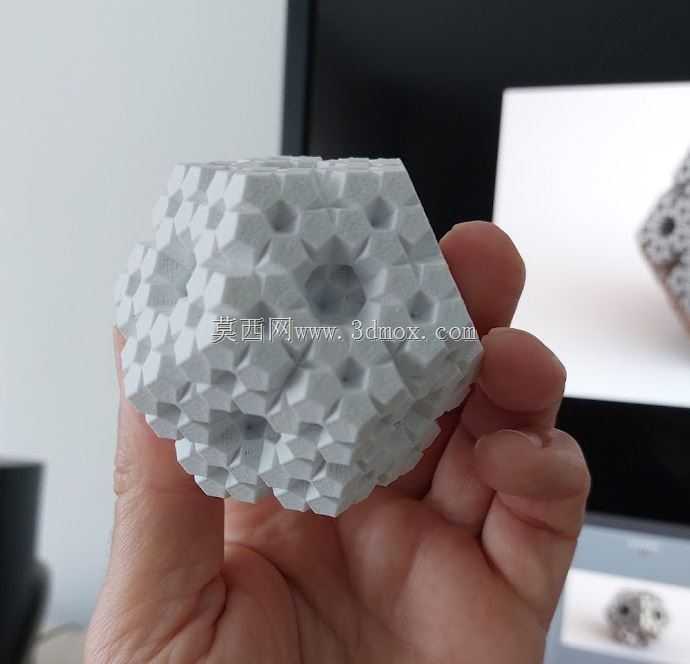

　　在结构校核阶段，需要重点关注不同迭代层级连接位置的应力分布，由于二级迭代下结构的传力路径是从外层框架逐层向内传递，连接筋的截面尺寸需要根据载荷大小做等强度设计，避免内层筋条应力过大出现失效，同时孔隙率可以通过调整迭代的缩放比例控制，当需要更高的孔隙率时可以适当缩小次级单元的连接筋厚度，适配过滤、催化载体等需要高比表面积的应用场景，这类结构的比表面积远高于同体积的规则多孔结构，在催化反应载体应用中可以负载更多的催化介质，提升反应效率。需要注意的是，这类分形结构在加工时如果采用金属3D打印工艺，需要预留足够的排粉通道，每个封闭的内部空腔都要设计直径不小于2mm的排粉孔，保证打印完成后内部的金属粉末可以完全排出，避免残留粉末影响结构的动平衡性能，如果采用铸造工艺，则需要考虑分型面的选择，利用其对称特性将分型面设置在过中心的对称平面上，减少砂芯的数量，降低铸造难度。
