老虎U3系列外转子电动机三维结构设计

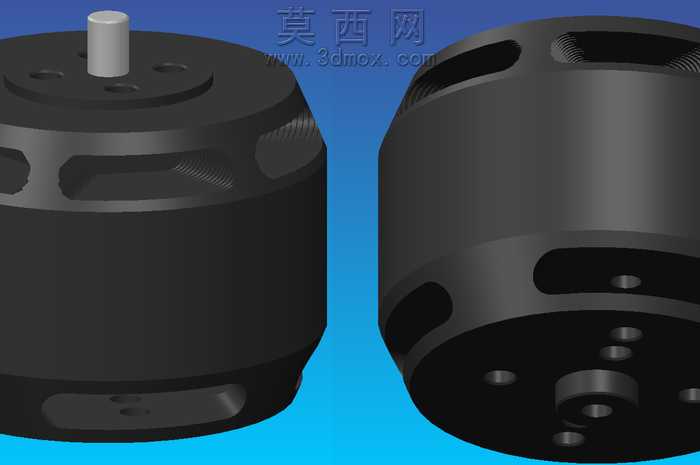

本作品为老虎U3系列外转子电动机的三维结构建模成果，建模过程依托主流三维机械设计软件完成，整体建模逻辑遵循从核心基准到细节特征、从主体结构到局部装配位的正向设计流程。首先确立电机的中心回转基准轴，以此为基础搭建定子与外转子的同轴度约束框架，确保后续所有特征的位置精度符合动力部件的设计要求。模型主体采用哑光黑色工程塑料搭配金属质感输出轴的材质搭配方案，渲染阶段针对电机外壳的散热镂空结构做了光影层次处理，清晰呈现外壳上均匀分布的镂空散热槽、端部定位孔、周向加强筋的细节特征，还原外转子电机外壳一体成型的结构特点。模型未做内部绕组等组件的组装设计，核心设计重点放在电机的外部安装适配维度：精准还原了电机的整体外径、轴向长度尺寸，端部输出轴的直径、伸出长度参数，以及端面上用于固定安装的多个定位孔的孔位分布、孔径尺寸，同时对外壳周向的散热槽的开槽深度、槽型弧度做了1:1的参数还原，确保模型可直接用于配套机架结构的适配设计、运动机构的安装位校核工作。设计过程中针对外转子电机的外壳壁厚做了合理性优化，在保证外壳结构强度满足转动工况需求的前提下，通过均匀分布的镂空槽实现减重与散热的双重效果，端部的定位孔采用沉孔设计，可适配对应规格的内六角固定螺丝，保证安装后螺丝端面不突出电机端面，避免对周边运动部件造成干涉。模型的两个视角分别展示了电机输出轴端的安装面结构、以及尾端的转子封盖结构，封盖上同样设置了对应位置的定位凹点与装配基准位，可满足不同安装方向的固定需求。整体模型的特征参数完全匹配小型外转子动力电机的通用设计规范，所有安装位的尺寸公差预留符合机械设计的常规配合要求，可直接导入各类机械装配场景中作为标准动力部件使用，为无人机、小型动力设备、精密传动机构的整体装配设计提供准确的电机外形与安装位参考，无需重新测绘电机尺寸即可完成配套结构的快速设计，大幅缩短相关设备的整体研发设计周期。
