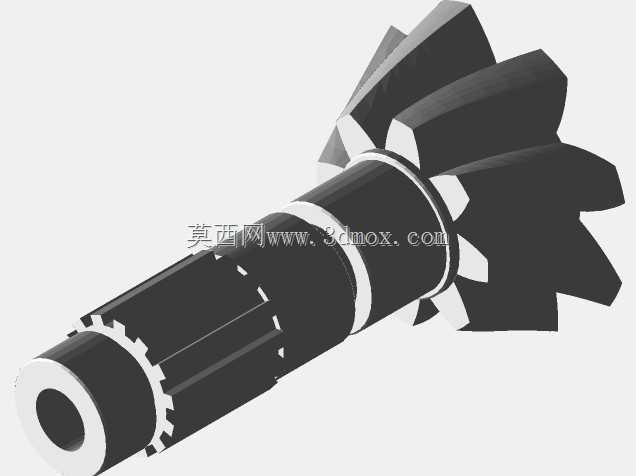

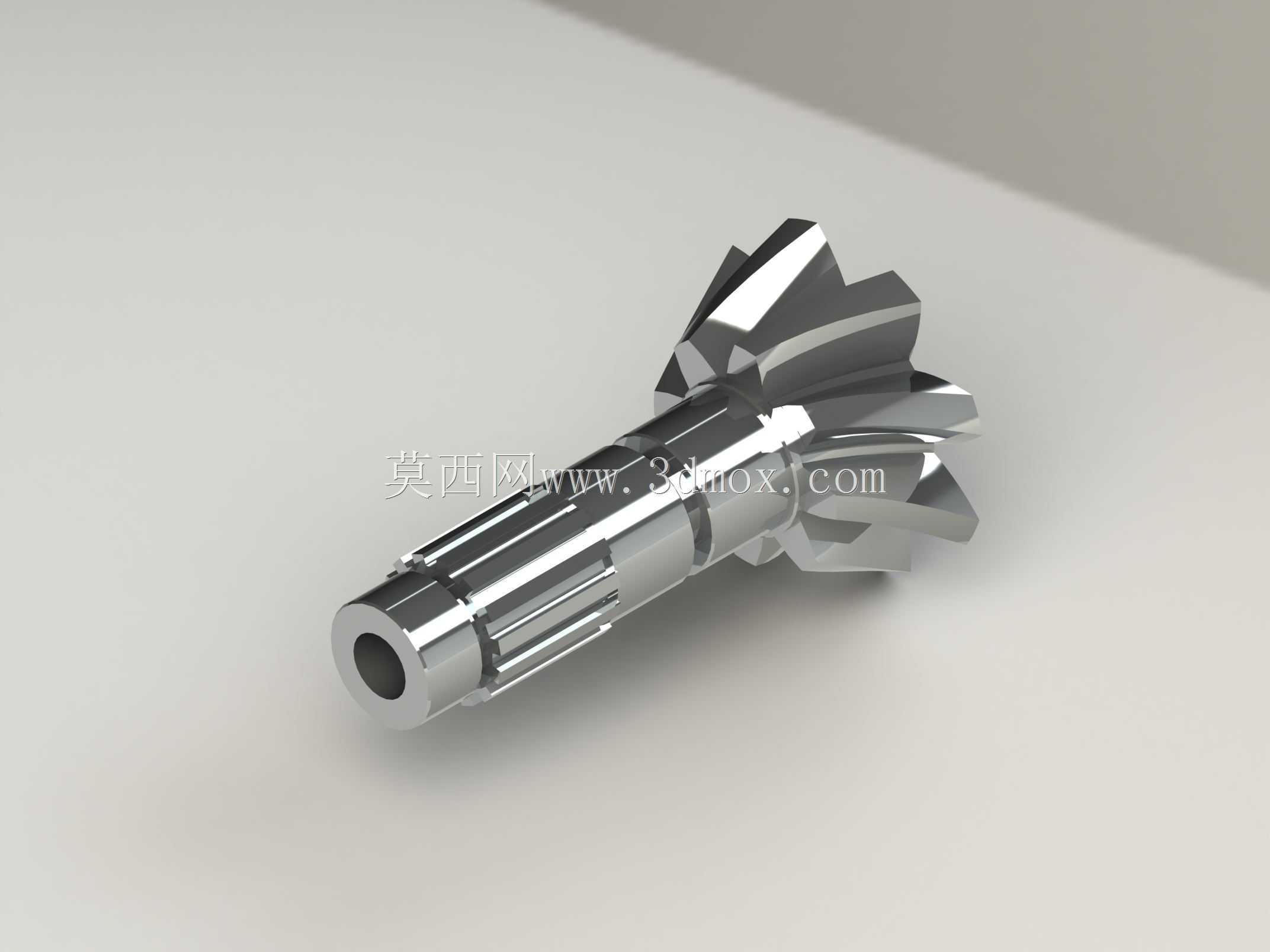

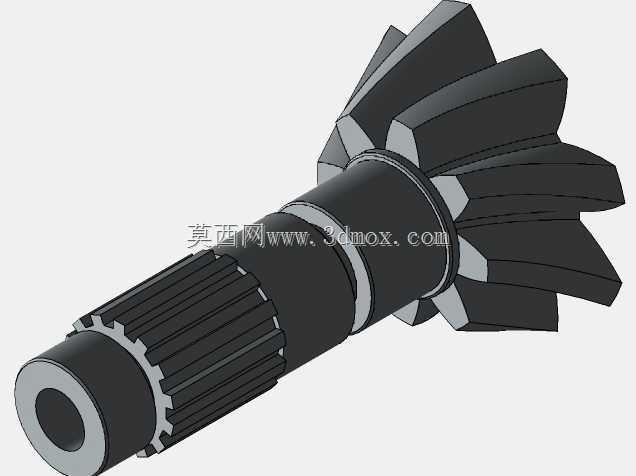

带锥齿花键结构的空心传动轴

　　这款带锥齿花键结构的空心传动轴，主要应用在中小功率传动链的交错轴动力传递场景中，常见于小型机床进给机构、精密传动装置、小型动力输出单元的传动环节，承担着扭矩传递、运动换向的核心作用，区别于常规实心轴，空心结构的设计在保证轴体扭转强度、抗弯刚度满足工况要求的前提下，有效降低了零件自身重量，同时轴端的内孔可预留为润滑油道、穿线孔位，适配紧凑空间内的集成化装配需求。

　　从结构设计逻辑来看，轴体一端集成的锥齿轮采用等顶隙收缩齿结构，齿部参数匹配常用的90度交错轴传动比，齿面做了等强度修形处理，可在额定转速下降低齿面接触应力，减少偏载带来的齿面磨损，适配中等冲击载荷下的连续运转工况；紧邻锥齿的轴段采用矩形花键结构，花键的大径、小径、键宽公差均按照滑动配合等级设计，既可以保证与配套花键毂的装配同轴度，也能满足传动过程中花键副小幅轴向滑移的需求，避免轴系受热膨胀出现卡滞问题。

　　轴身的光轴段设置有两处环形定位槽，用于装配轴用挡圈，实现轴上零件的轴向限位，控制锥齿轮、配套轴承的轴向窜动量在装配允许的公差范围内；轴端的空心内孔做了倒角处理，既去除了机加工产生的锐边毛刺，也方便装配时与对接部件的导向导入，避免装配过程中刮伤配合面。从安装边界来看，该轴的支撑跨距参考常用深沟球轴承的安装尺寸设计，两轴承位的同轴度公差控制在0.02mm以内，锥齿的安装端面与轴中心线的垂直度公差满足7级精度要求，可保证装配后锥齿轮的啮合接触斑点位于齿面中部，降低运转过程中的振动与噪音。

　　实际选型应用时，该轴可适配传递扭矩在15-30N·m区间的传动场景，最高工作转速可达到3000r/min，装配时需注意锥齿的啮合间隙调整，通过调整垫片厚度控制齿侧间隙在0.1-0.2mm区间，既避免间隙过大导致传动换向冲击，也防止间隙过小出现齿面卡滞、润滑不足的问题。花键段装配时需涂抹润滑脂，降低滑移过程中的磨损，空心内孔若作为润滑油道使用时，需在轴端加装密封堵头，避免润滑油泄漏影响传动效率。

　　不同于分体式装配的锥齿轮与轴的组合结构，该一体式轴件减少了锥齿轮与轴的装配连接环节，消除了键连接带来的应力集中问题，整体扭转刚度更高，在相同承载能力下结构尺寸更紧凑，适合安装空间受限的精密传动场景。轴体的各过渡圆角均按照应力分散要求设计，避免截面突变带来的应力集中，提升轴件在交变载荷下的疲劳寿命，可满足长期连续运转的使用需求。
