带法兰底座侧通式黄铜管路连接接头

　　这款带法兰底座的侧通式黄铜接头，主要应用在低压流体输送回路、小型液压支路、气动控制管线以及实验台流体管路系统中，作为管路转向、支路分流的核心连接构件使用。在实际设备装配场景里，这类接头常被布置在设备基座的走线走管层，或是小型动力单元的阀组安装面，用来实现垂直方向主管路与水平方向支路管线的连通，避免管路弯折带来的流阻增大、管路应力集中问题。从功能特性来看，接头主体采用黄铜材质加工，本身具备较好的耐腐蚀性与切削加工性能，针对常规的水基介质、低压液压油、压缩空气都有不错的适配性，不会像普通碳钢接头那样在潮湿工况下快速锈蚀，也不会因材质过硬导致装配时密封面咬合损伤。

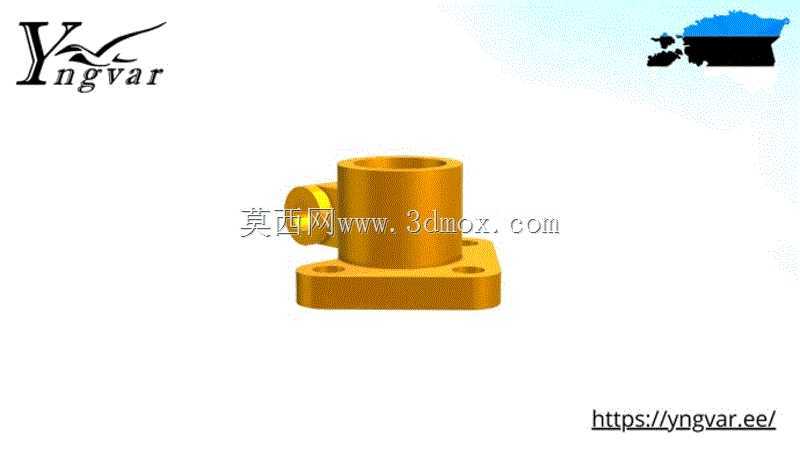

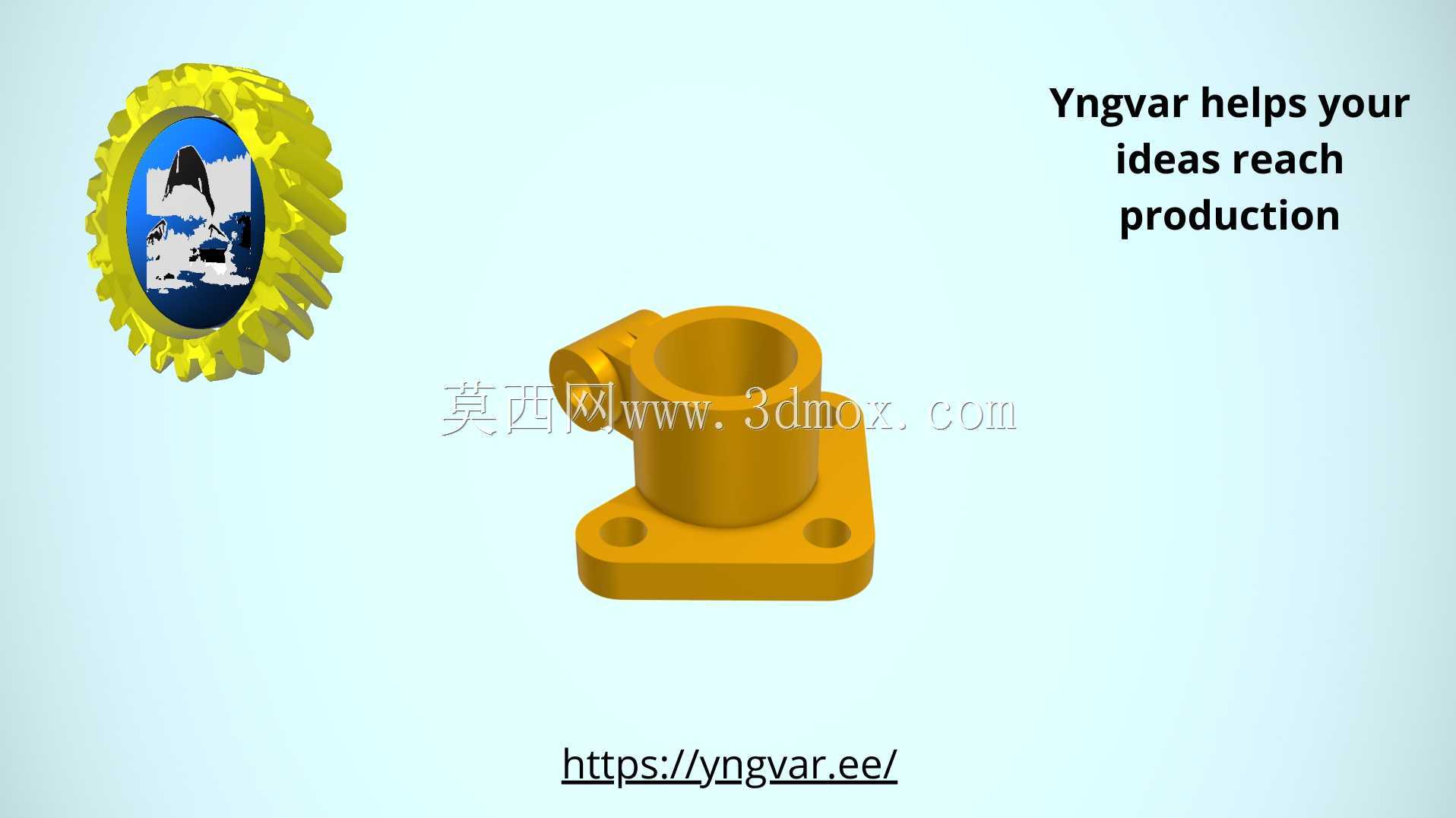

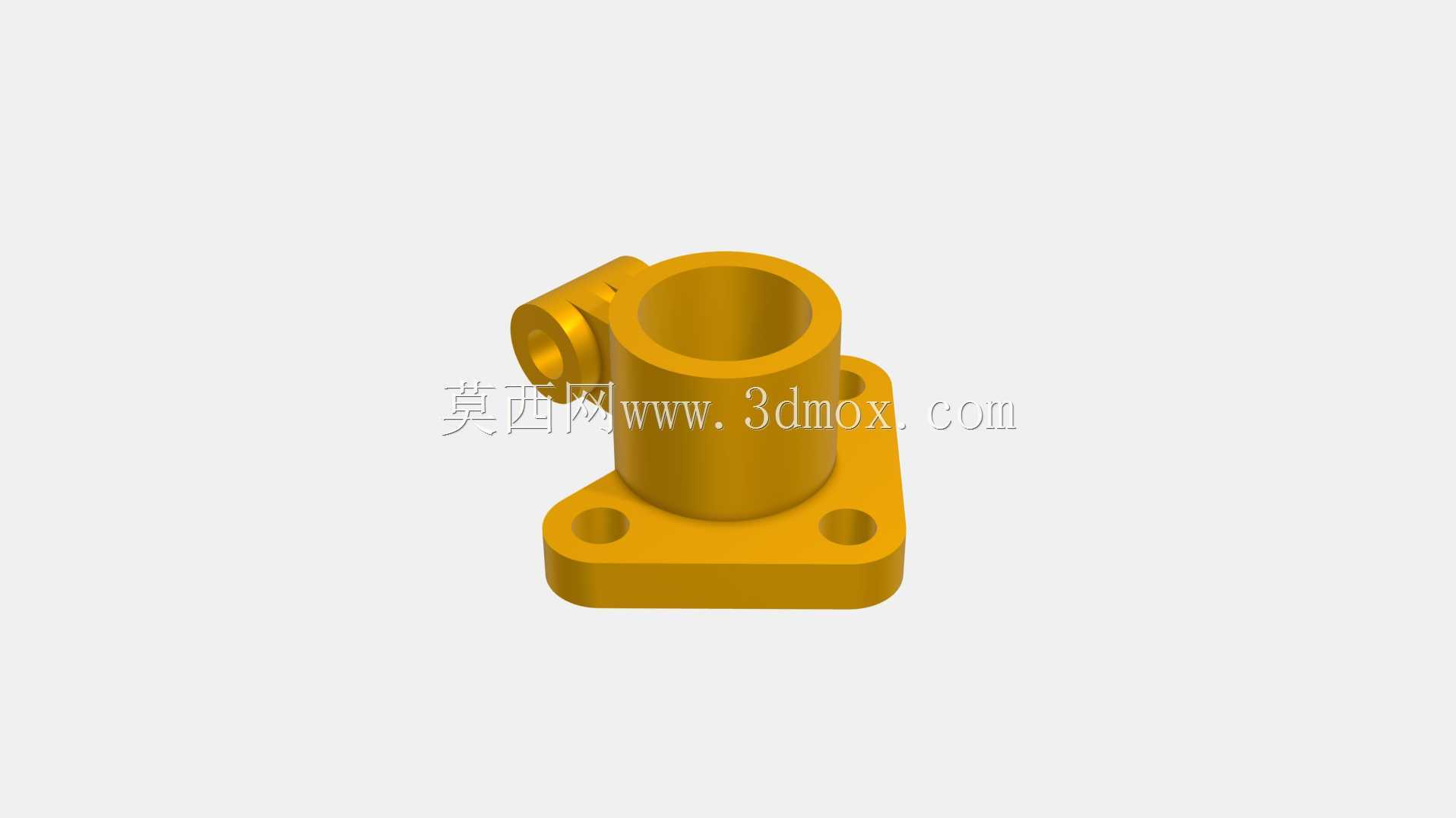

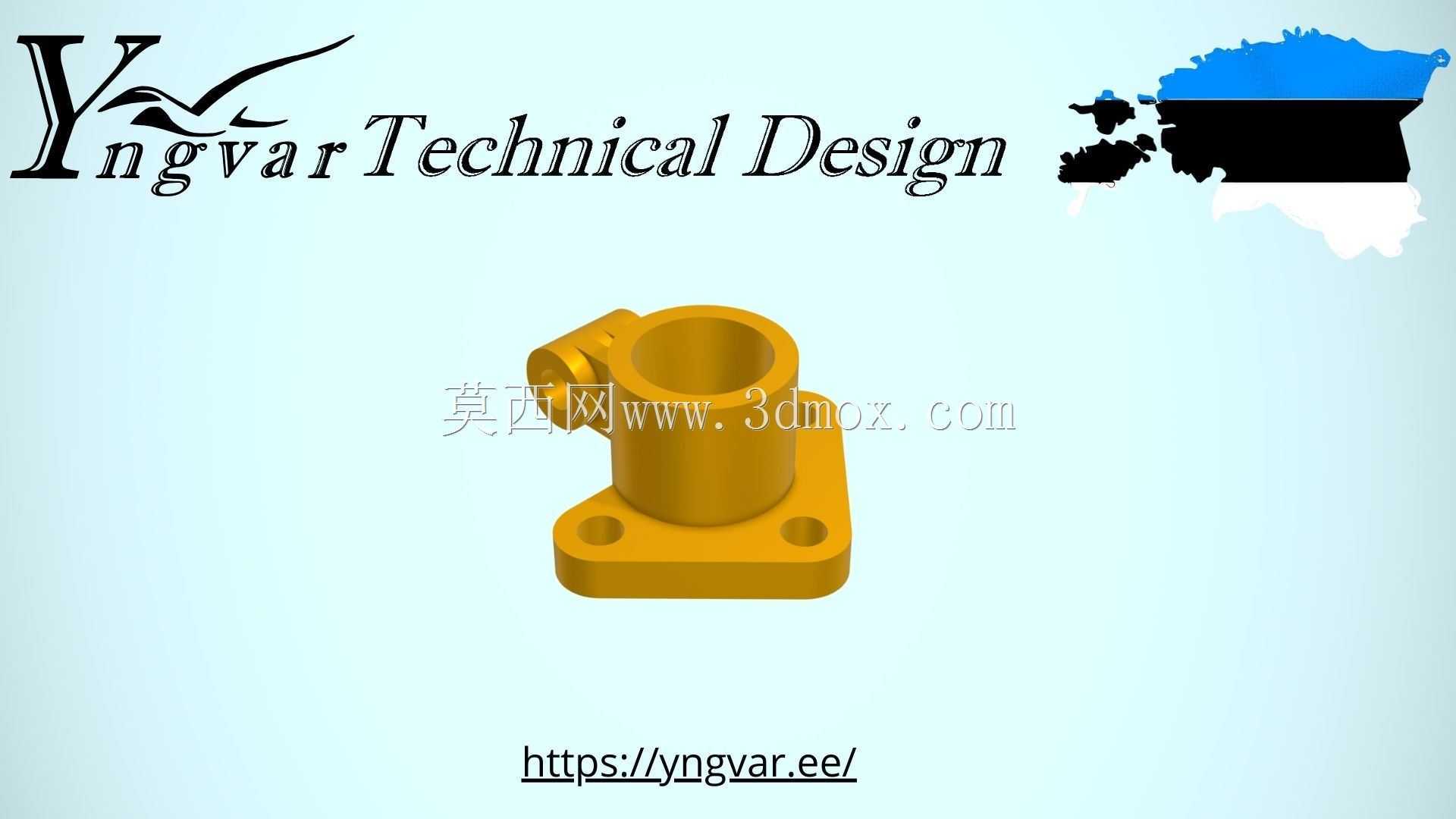

　　接头的主体为竖直贯通的筒状结构，侧壁伸出的水平接口用来对接支路管线，底部的方形法兰盘是整个构件的安装基准，法兰盘上预留的四个安装孔位呈对称分布，安装时可以通过螺栓直接固定在安装基板或是阀块表面，不需要额外设计管夹固定，大幅减少管路装配的辅助零件数量。在设计思路上，这款接头优先考虑了安装后的管路受力合理性，竖直筒身的高度经过匹配计算，刚好能让侧接口的中心高度与常规支路管线的排布高度对齐，避免安装后出现管路强行别劲的情况；法兰盘与竖直筒身的衔接位置做了圆弧过渡处理，消除了直角连接处的应力集中点，即使在管路存在轻微振动的工况下，也不会在衔接位置出现疲劳断裂的问题。

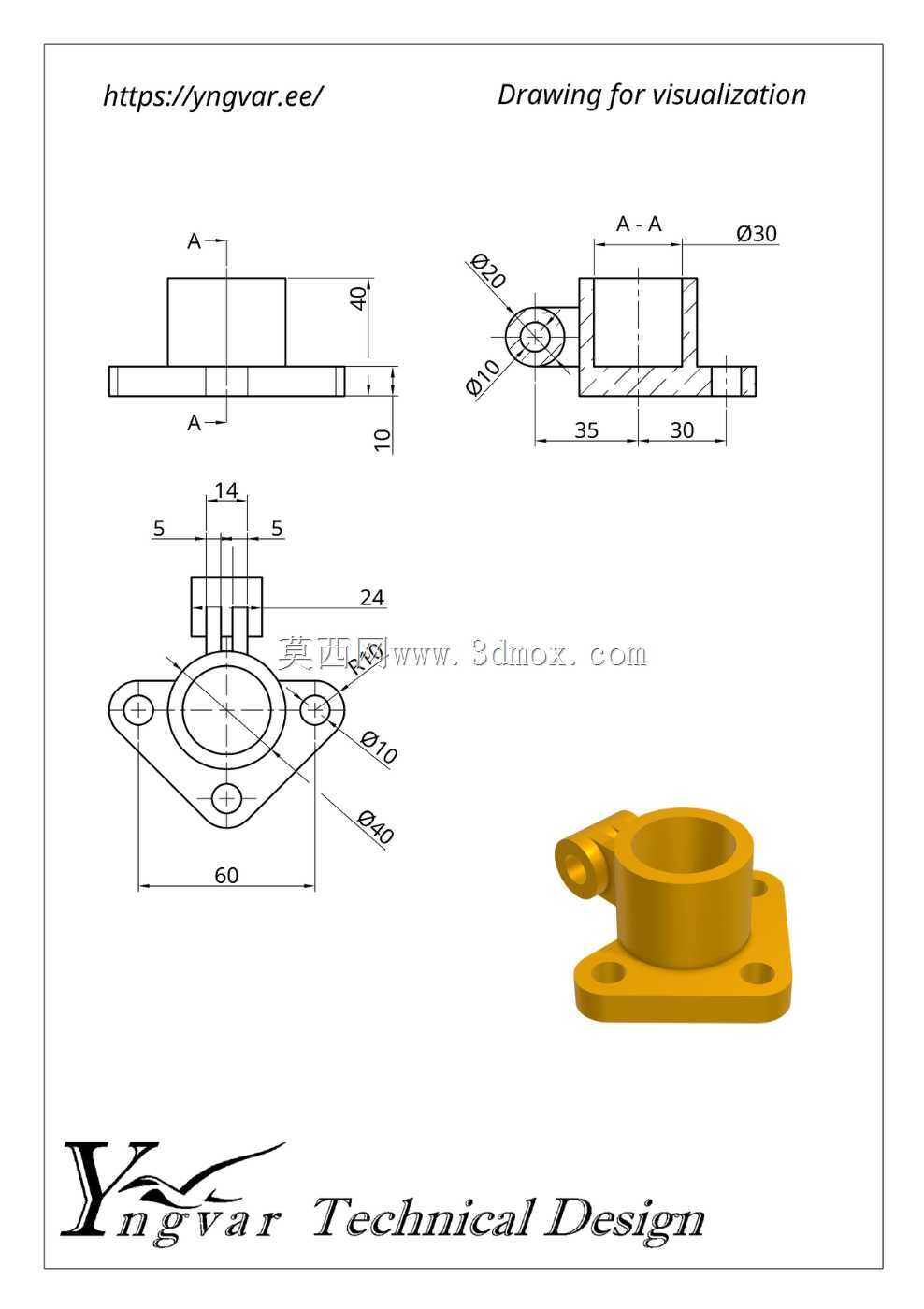

　　侧接口与竖直筒身的连通位置做了内孔倒角，减少流体流经转向位置时的紊流产生，降低管路运行过程中的流致振动与噪音。从安装边界尺寸来看，底部方形法兰盘的边长控制在常规小型阀组的安装孔距适配范围内，四个安装孔的孔径匹配常用的内六角圆柱头螺栓规格，安装时法兰盘与安装面之间可以加装密封垫片，保证竖直方向接口下端面的密封性能；竖直筒身的外径尺寸预留了足够的扳手操作空间，装配上端管路时不会因为空间不足导致扳手无法卡紧；侧接口的伸出长度经过优化，既保证了外接管路时的螺母锁紧行程足够，又不会因为伸出过长导致在狭小设备舱内与其他构件发生干涉。

　　实际选型使用时，需要注意这款接头的额定工作压力匹配范围，由于黄铜材质的强度限制，更适合用在中低压的流体回路中，高压工况下需要更换更高强度的材质版本；安装时法兰盘的固定螺栓需要按照对角顺序逐步拧紧，避免法兰盘受力不均导致密封面倾斜出现渗漏。另外接头的内孔流通直径经过通径匹配，与同规格的管路通径保持一致，不会出现通径突变导致的流量损失，在对流量稳定性要求较高的冷却回路、润滑支路中使用时，能很好地保证流体输送的稳定性。在三维建模过程中，这类构件的建模需要重点保证各个接口的同轴度、法兰安装面的平面度，以及安装孔的位置度公差，否则实际加工出来的零件会出现安装孔错位、接口密封面偏斜、管路对接不同轴的问题，直接影响装配后的密封性能与管路受力状态。建模时还需要注意各个过渡圆角的尺寸匹配，圆角过小会导致加工时应力集中，圆角过大则可能会与外接管路的螺母、垫片产生装配干涉，需要结合实际选用的管路接头标准件尺寸来做适配调整。
