带把手方形圆角日用饮水杯结构设计

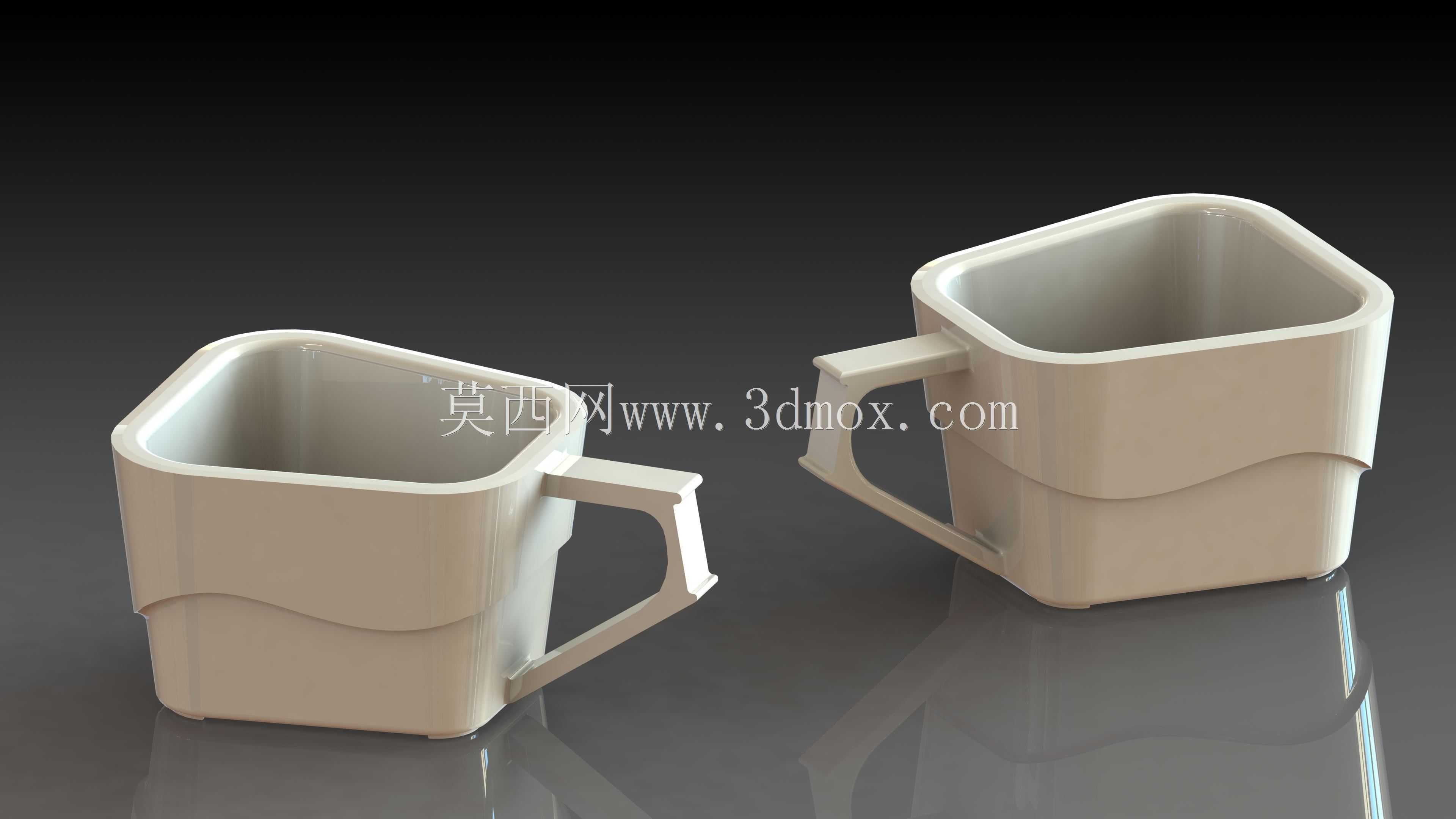

　　这款带把手的方形圆角饮水杯，主要面向日常办公、家庭餐饮以及快餐连锁场景的饮品盛放需求，可适配常温饮用水、茶水、低温饮品等多种液态内容物的盛装使用，单杯容量适配常规单次饮水量，避免反复接取的繁琐。从结构设计层面来看，杯身采用带大圆角过渡的方形截面，相较于传统圆形杯，方形结构在并排摆放、堆叠收纳时能够充分利用平面空间，减少相邻杯体之间的空隙，尤其适合餐饮门店备餐台、办公室茶水柜这类收纳空间有限的场景，大圆角的处理则规避了直角结构容易残留清洁死角、磕碰时易产生应力开裂的问题，同时握持杯身时圆角面能够更好贴合手掌弧度，提升直接握持的舒适度。

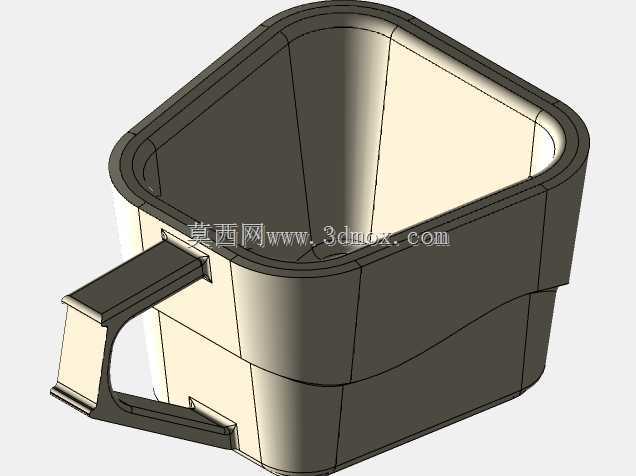

　　杯身中部设计有一圈内凹的波浪形腰线，这一结构并非单纯的装饰作用：一方面，腰线位置刚好对应大多数人握持杯身时的手指握持区域，内凹结构能够增加手指与杯身接触时的摩擦力，即使杯外壁沾有少量水渍也不易打滑脱手；另一方面，波浪形的凹凸结构能够提升杯身整体的结构刚度，在同等壁厚条件下，带加强筋效应的腰线结构可以让PP材质的杯体承受更大的侧向挤压力，减少盛装高温饮品时杯身软化变形的概率，日常堆叠存放时也能承受上方3-4个同规格空杯的压力不会出现塌缩。杯侧的把手采用一体化连接设计，把手与杯身的连接位置做了大面积的圆弧过渡，没有尖锐的连接棱角，既能够避免注塑成型时连接处产生缩痕、应力集中的问题，也能在日常使用中减少连接处受外力断裂的风险；把手的内圈尺寸适配成年人手指穿入的空间，握持时把手与杯身外壁的间隙能够保证手指不会直接贴在杯壁上，盛装60摄氏度左右的温热饮品时，能够减少外壁温度向把手传递，避免握持时出现烫手感。

　　从尺寸边界来看，杯口的方形边长控制在75mm左右，整体杯身高度为90mm，把手向外延伸的最大尺寸为30mm，这个尺寸既能够适配常规直径80mm以内的杯架放置，比如汽车杯架、办公桌面杯托都可以稳定放入，同时整体容量控制在300ml左右，符合大多数人单次饮水的容量需求，不会因为容量过大导致饮品长时间放置变凉。杯口位置做了1.5mm的外翻卷边设计，卷边结构一方面能够提升杯口的结构强度，端拿时接触嘴唇的位置更加圆润顺滑，不会有割嘴的异物感，另一方面倾倒饮品时卷边能够起到导流作用，减少水流顺着杯壁外流的情况。

　　杯底设计有2mm高度的环形凸台，凸台作为放置时的接触支撑面，能够减少杯底与桌面的直接接触面积，即使杯底沾有少量水渍，也不会因为负压效应贴在光滑桌面上，拿起时更加省力，同时凸台的存在也能让多个空杯堆叠时，上方杯底能够卡在下方杯口的卷边位置，堆叠高度可控，不会出现卡滞难以分离的问题。在壁厚设计上，杯身主体壁厚均匀控制在2.5mm，把手位置壁厚适当加厚至3mm，连接处做渐变壁厚处理，保证注塑成型时熔体能够均匀填充，避免出现缺胶、气泡、缩水等成型缺陷，同时均匀的壁厚也能让杯子冷却过程中收缩一致，减少成型后的变形量，保证杯底能够平稳放置在水平面上不会出现晃动。杯内壁的所有转角位置都做了R3以上的圆角过渡，没有小于1mm的窄缝死角，日常清洁时用普通杯刷就可以轻松清理所有内壁位置，不会残留茶渍、咖啡渍等污垢，适合反复循环使用。
