电源变压器用六角法兰面锁紧螺栓结构设计

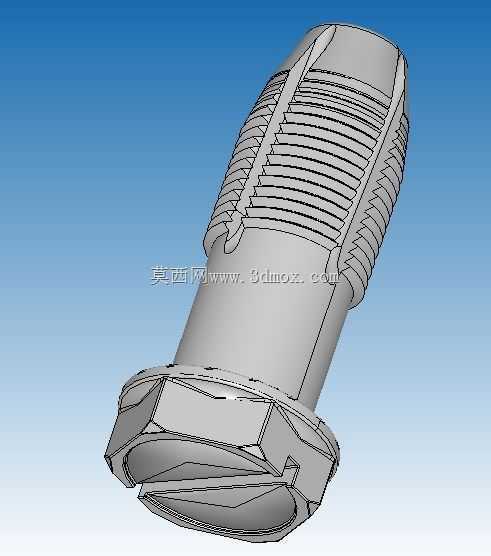

　　在电源变压器的整机装配环节，紧固件的选型与结构设计直接决定了设备长期运行的连接可靠性，尤其是户外部署、存在持续振动工况的电力配套变压器，连接螺栓的防松性能、密封适配性、安装便捷性都是结构设计阶段需要反复校核的核心指标。这款针对电源变压器装配场景设计的六角法兰面螺栓，在结构上做了多维度的适配优化，区别于普通标准外六角螺栓，其法兰盘部分采用了一体化成型的锯齿形咬合结构，安装拧紧后法兰面的锯齿会直接嵌入被连接件的表层，不需要额外加装平垫、弹垫就能实现可靠的防松效果，既减少了装配环节的零件清点、配套工作量，也避免了多零件叠加带来的公差累积问题，能有效降低变压器长期运行过程中因电磁振动、环境温度变化导致的螺栓预紧力衰减风险。

　　从结构细节来看，螺栓的螺纹段采用了全牙型等距设计，牙型角严格遵循普通连接螺纹的通用公差要求，螺纹收尾处做了平滑过渡处理，避免应力集中导致的螺纹段断裂问题；靠近法兰盘的位置设计了一段无螺纹的光杆定位段，装配时该段可以穿过被连接件的安装孔，实现径向定位，避免螺栓受剪时螺纹牙型直接承受剪切力，大幅提升连接结构的抗剪切载荷能力。螺栓头部的六角驱动部分采用了标准对边尺寸设计，能够适配常规的开口扳手、套筒扳手作业，不需要特殊定制安装工具，现场运维、装配的通用性极强；法兰盘的外径比普通六角头的外接圆直径大出近40%，更大的承压面可以有效分散螺栓拧紧时对被连接件表面的压应力，避免变压器上常用的薄金属安装支架、绝缘安装板被压溃变形，尤其适配电源变压器内部绕组固定支架、外壳密封连接、接线端子排固定等多个安装位置的使用需求。

　　在安装边界的设计考量上，这款螺栓的总长度、光杆段长度、螺纹段长度都经过了变压器典型安装场景的尺寸链校核：安装时法兰面与被连接件表面完全贴合后，螺纹段露出被连接件的长度控制在2到3个牙距，既保证有足够的螺纹啮合长度满足抗拉强度要求，也不会因为螺纹露出过长导致电气安全距离不足，或是在后续运维过程中剐蹭绕组绝缘层、接线线缆等部件。螺栓头部的高度也做了适配性优化，在满足扳手驱动的强度要求前提下，尽可能压缩头部轴向尺寸，适配变压器内部狭窄的安装空间，避免螺栓头部突出过高影响周边元器件的布局。针对变压器运行时存在的温升循环问题，这款螺栓的结构设计也考虑了不同材料热膨胀系数差异带来的预紧力变化：法兰面的锯齿咬合深度控制在0.2mm以内，既保证足够的防松摩擦力，也不会因为咬合过深破坏被连接件的表面防腐层、导电层；螺纹部分的公差带选用了中等配合精度，既保证装配时的顺畅性，不会出现卡滞、错牙问题，也能控制螺纹副的间隙在合理范围，减少温度循环下的相对蠕动。

　　在实际应用场景中，这款螺栓除了可以用于电源变压器的整机装配，也能适配其他存在振动工况的电气设备、通用机械设备的连接部位，比如户外配电箱的壳体连接、小型电机的端盖固定、工控设备的支架连接等场景，其一体化的法兰防松结构可以替代“螺栓+平垫+弹垫”的三件套组合，减少装配过程中的零件损耗，也降低了因垫片漏装、错装导致的连接失效风险。从建模逻辑来看，整个螺栓的三维建模过程完全遵循机械加工的工艺顺序：先绘制螺栓整体的回转体轮廓，通过回转特征生成螺栓的主体毛坯，再通过螺旋线扫描切除生成标准牙型的螺纹结构，之后拉伸切除生成六角头部的驱动结构，最后在法兰面端面上阵列生成锯齿形的防松咬合结构，所有的倒角、圆角都按照实际机加工的工艺要求设置，没有出现工艺无法实现的尖锐棱角、负角结构，模型可以直接用于后续的工程图生成、装配干涉检查、有限元强度校核等工作，也能导出通用格式用于装配仿真、安装过程模拟等场景。在结构强度校核层面，这款螺栓的杆部直径、螺纹小径、法兰厚度都经过了抗拉、抗剪、抗挤压的强度验算，能够满足8.8级强度等级的载荷要求，在变压器常见的短路电动力冲击、运输过程的颠簸振动、长期户外运行的风载荷作用下，都能保持稳定的连接性能，不会出现断裂、松动、滑牙等失效问题。
