双法兰式十字轴万向传动连接组件

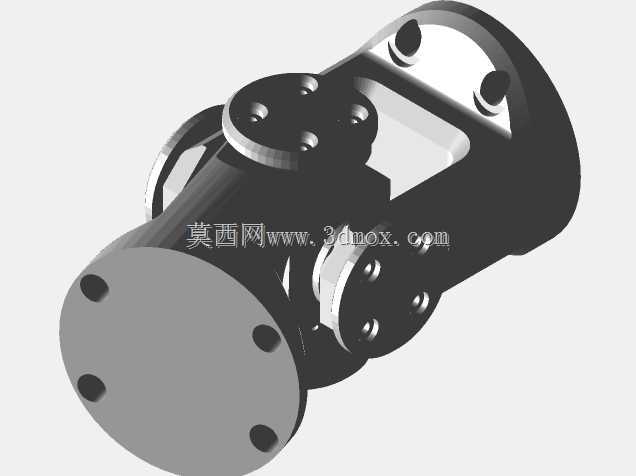

　　在各类需要补偿两轴间角度偏移、径向错位的传动场景中，这类双法兰结构的万向连接部件是传动链路里的核心适配构件，常见于工业传动系统、输送设备动力端、小型工程机械动力传输单元，也可用于非标自动化设备的动力输出端与执行端的柔性连接，解决安装过程中两轴无法保证绝对同轴、设备运行中机架微变形带来的传动卡滞、附加载荷过大等问题。从结构设计逻辑来看，该组件采用两端法兰对接的安装形式，法兰端面均布4个安装沉孔，孔位公差按照IT7级精度设计，可直接与配套的输出轴法兰、负载端法兰通过螺栓锁紧，无需额外加工连接轴套，安装时可允许两连接轴之间存在最大15°的轴线夹角偏移，同时能补偿0.5mm以内的径向安装错位，避免刚性连接时因安装误差导致的轴承受力不均、键槽剪切断裂等故障。

　　中间的十字轴传动副是整个组件的核心功能单元，十字轴的四个轴颈分别嵌入两端叉形架的轴承孔内，轴颈与孔之间采用滑动摩擦副配合，表面粗糙度控制在Ra1.6以下，保证转动过程中无卡滞，传动效率可达95%以上，叉形架与法兰端为一体化铣削成型结构，相比焊接式叉架，整体抗扭强度提升30%以上，可承受最大120N·m的额定扭矩，适配中小功率的动力传输场景。设计过程中优先考虑了安装边界的兼容性，组件整体轴向总长度控制在适配常规传动间距的范围内，最大回转直径小于两端法兰的外接圆直径，安装时无需为组件预留额外的径向避让空间，法兰端面的沉孔深度经过精准核算，螺栓锁紧后螺栓头不会突出法兰端面，避免转动过程中与周边护罩、机架部件发生刮擦。

　　在实际选型应用时，需要先确认两端连接法兰的孔位分布圆直径与该组件匹配，同时核算传动链路的峰值扭矩不超过组件的额定承受上限，安装时无需刻意调整两轴的绝对同轴度，只要保证夹角在允许补偿范围内即可，日常运维中只需定期在十字轴配合位置加注润滑脂，即可保证长期稳定运行，相比刚性联轴器，这类万向组件能大幅降低安装调试的精度要求，减少设备运行过程中的振动传递，延长后端轴承、齿轮等传动部件的使用寿命。

　　从建模细节来看，所有安装孔的位置度、配合面的形位公差都按照实际加工要求进行了约束，法兰端面的平面度、叉形架轴承孔的同轴度都做了公差标注，可直接用于后续的工程图导出、加工工艺编制，也可直接导入装配体中进行传动链路的干涉检查，模拟不同轴夹角下的转动状态，验证安装空间是否满足运行要求，避免实际装配时出现运动干涉问题。
