波浪曲面异形啮合结构零件设计

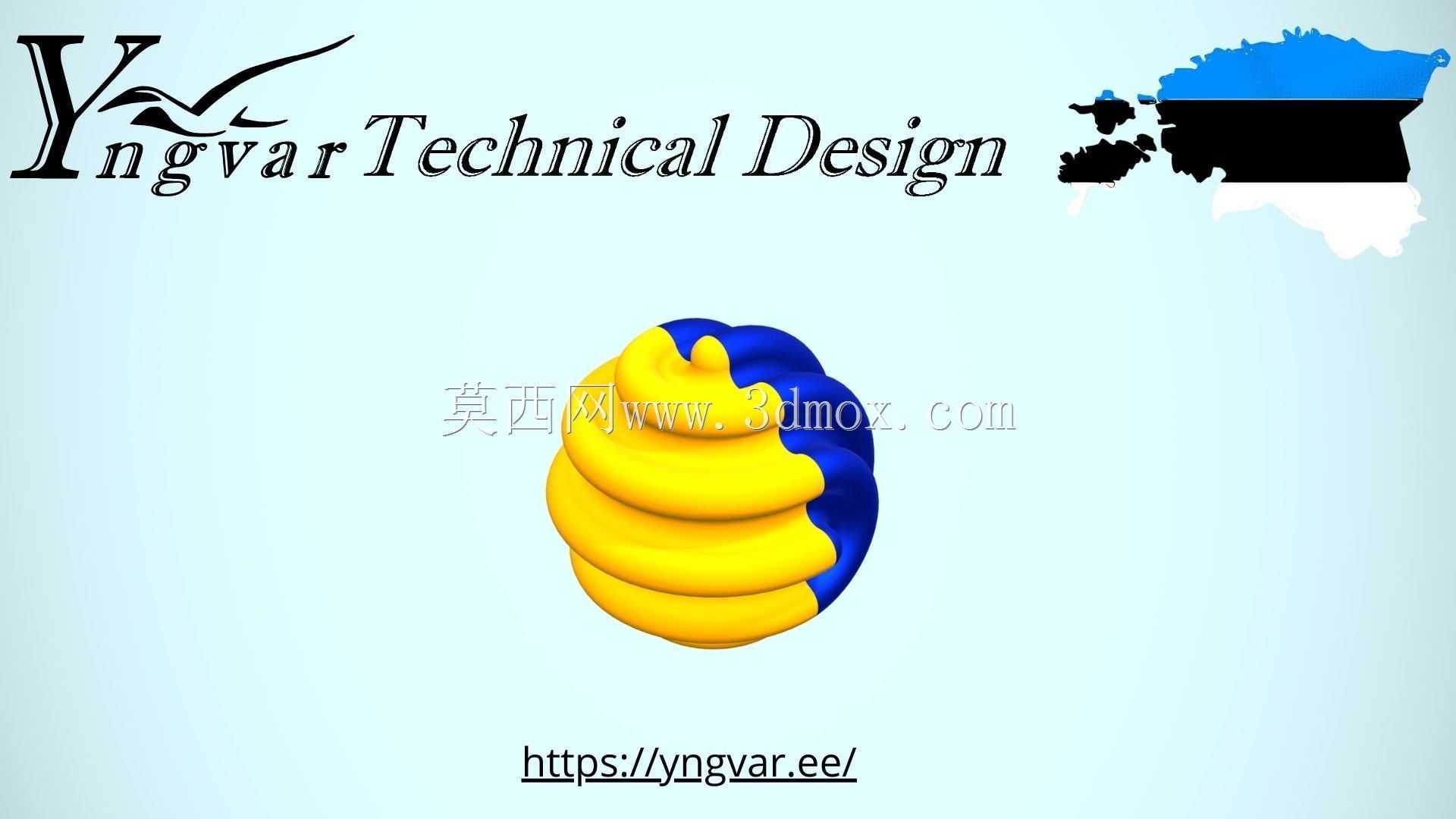

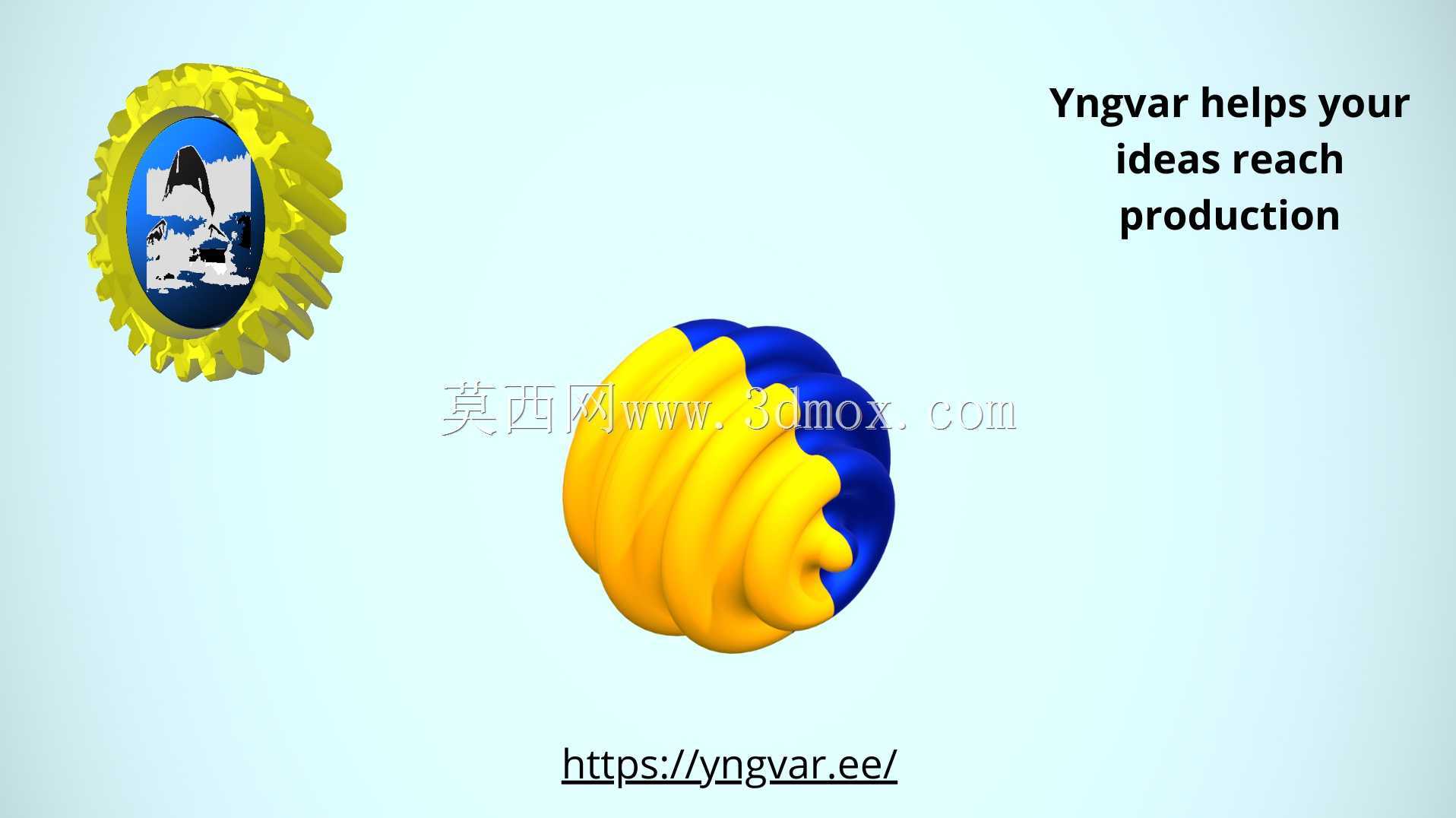

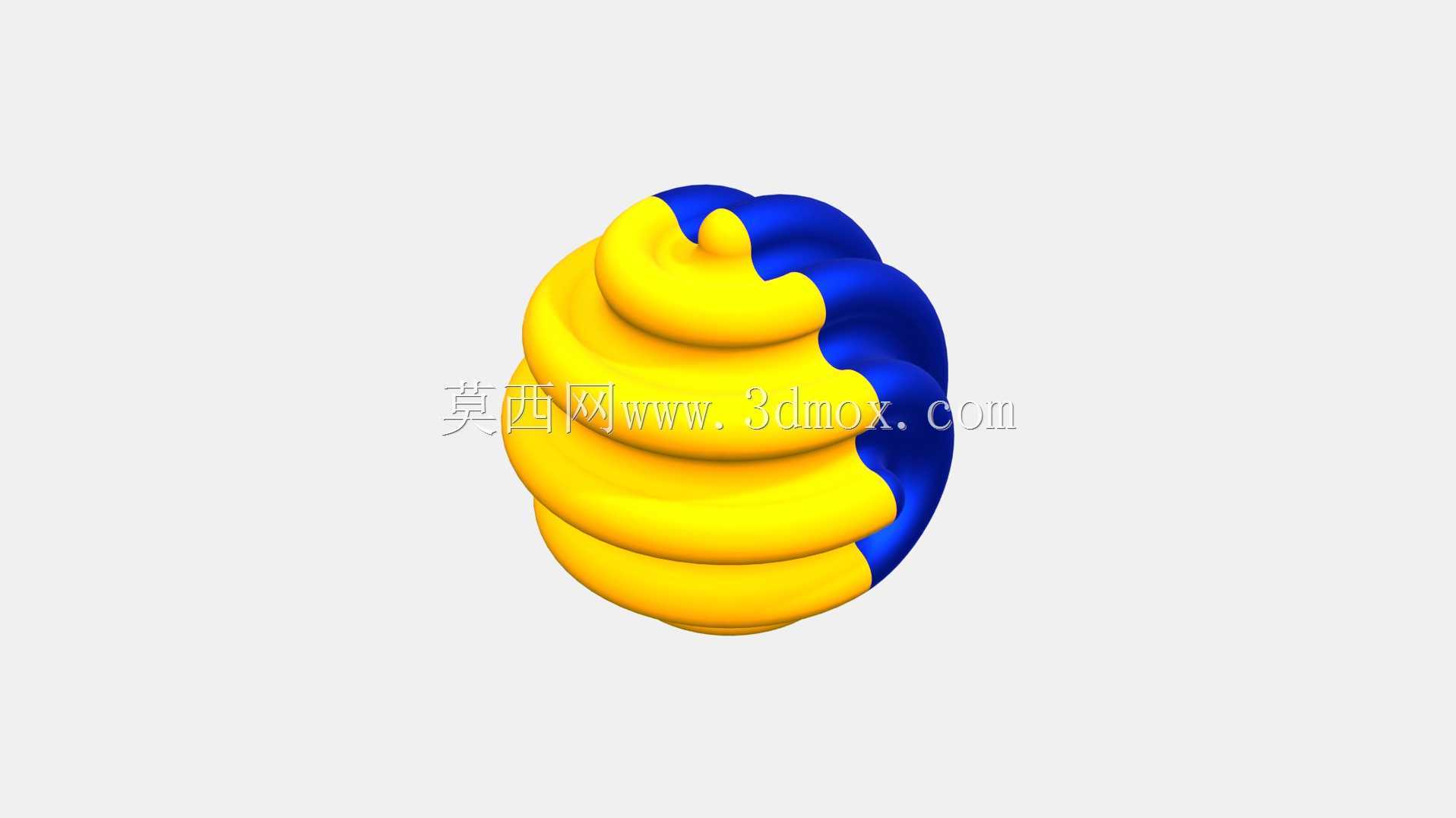

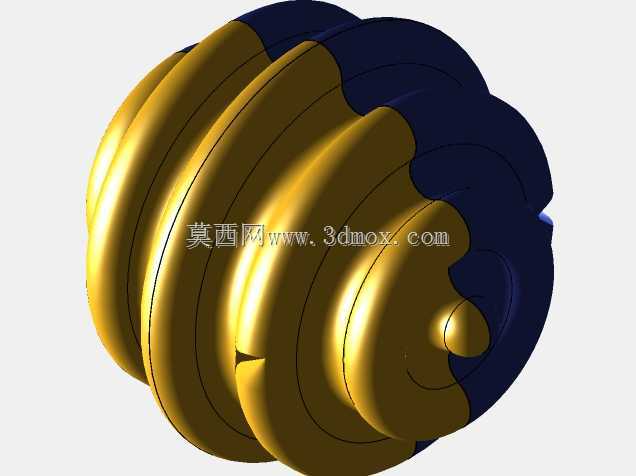

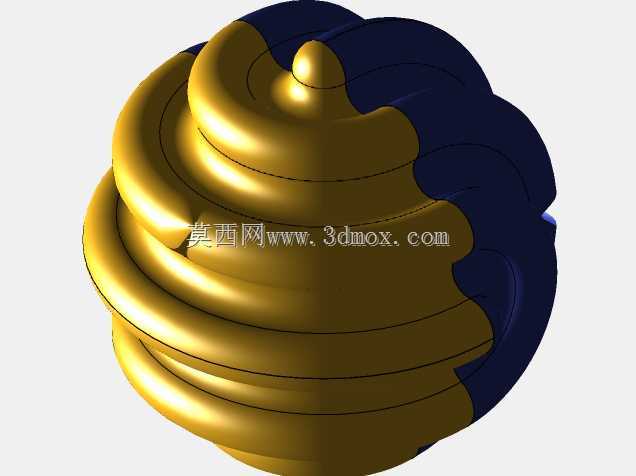

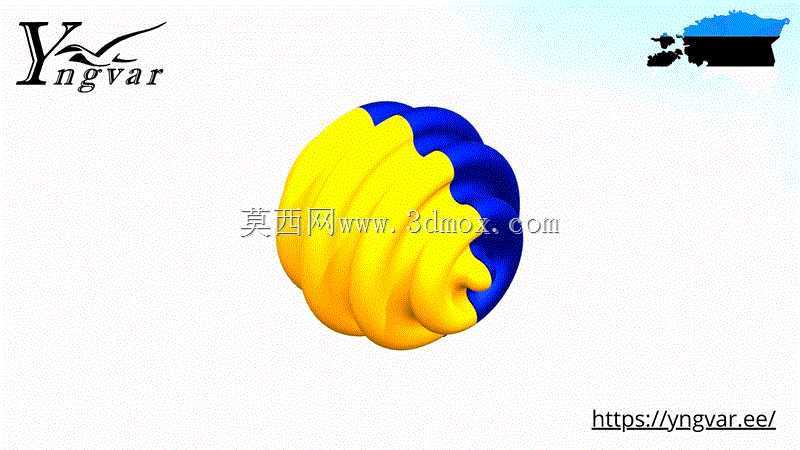

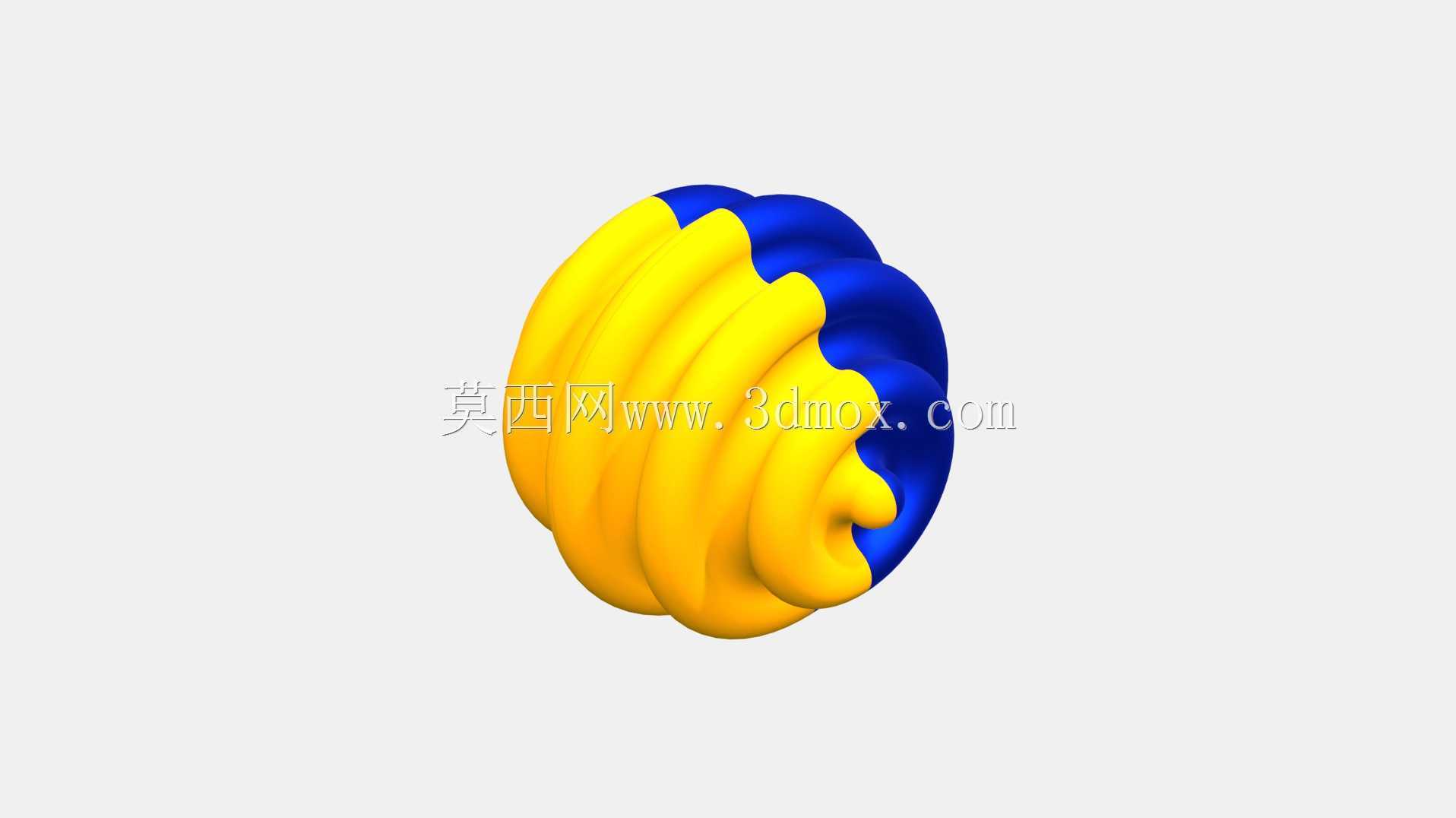

　　这类带连续波浪曲面的异形啮合结构零件，常应用在需要实现非规则周期传动、特殊流体扰动或是定制化阻尼缓冲的工业场景中，不少小型特种传动机构、实验室用流体混合设备的核心接触部件都会采用这类曲面构型，区别于常规直齿、斜齿的规则齿形，它的连续波浪曲面能在啮合过程中实现更平缓的接触应力传递，减少硬接触带来的瞬时冲击，适合低转速、需要平稳往复动作的工位使用。从实际功能特性来看，该零件的双曲面分色区域对应两个独立的啮合配合件，黄色区域的外凸波浪齿与蓝色区域的内凹波浪槽完全共轭，装配后两个零件可沿中心轴线做相对旋转运动，曲面的导程经过参数化计算，每旋转一周可实现固定行程的轴向位移，既可以作为特种传动的凸轮替代件，也能在小型文创传动装置、教学演示机构中作为直观的运动展示部件。

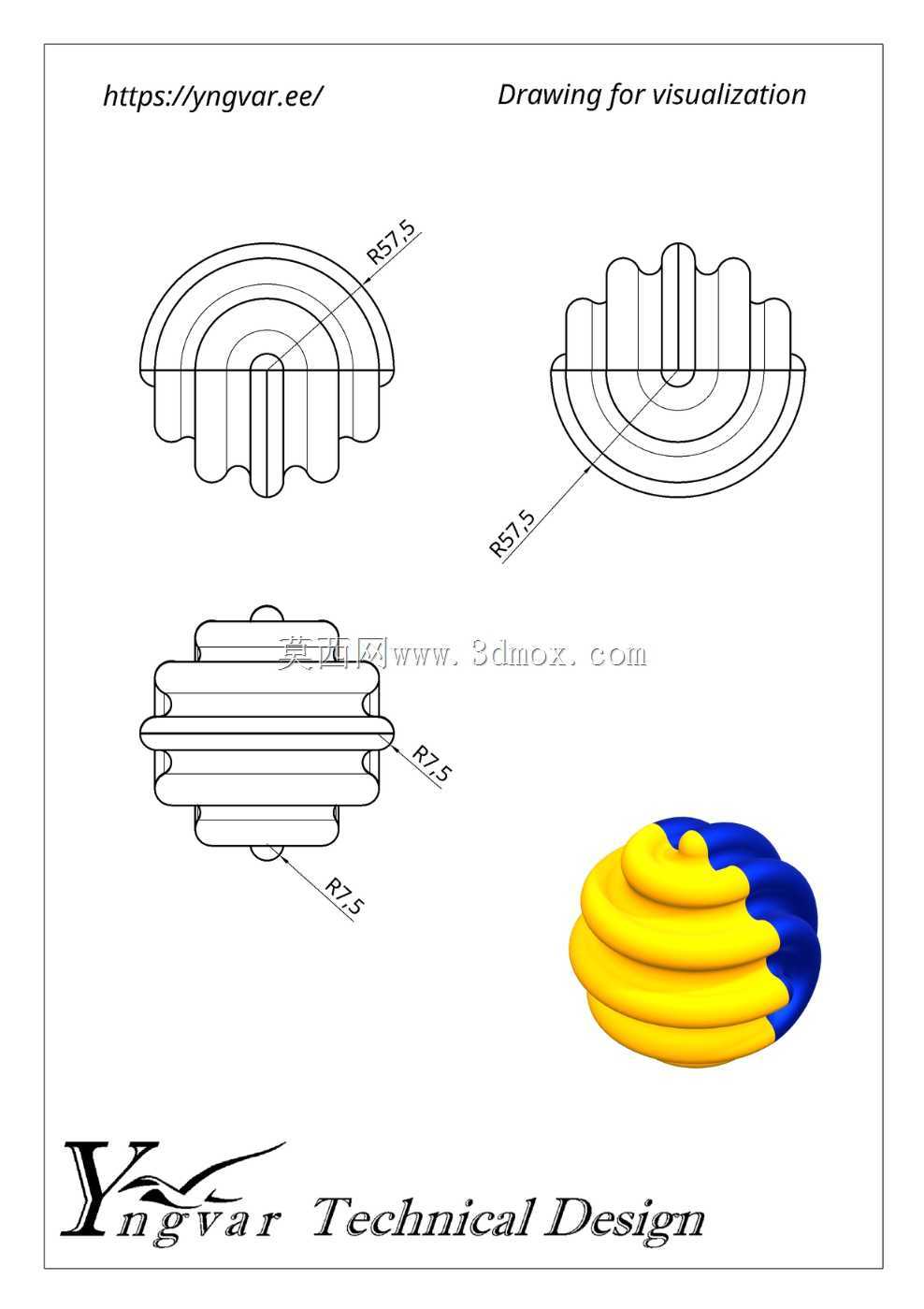

　　设计这类零件时，首先要确定啮合曲面的基线参数，先绘制单周期的波浪轮廓线，通过螺旋扫描结合可变截面扫描的方式生成基础曲面，再对两个配合件做曲面布尔运算，保证配合间隙控制在0.02mm到0.05mm之间，既不会因为间隙过大出现传动窜动，也不会因为间隙过小导致旋转卡滞，曲面的过渡圆角统一设置为R1.2mm，避免应力集中在曲面折角处，提升零件的抗疲劳强度。外形尺寸方面，该零件整体为类球形回转结构，最大外圆直径控制在68mm，轴向总厚度为42mm，安装时可通过两端预留的中心定位孔与传动轴配合，定位孔直径为8mm，孔深10mm，配合公差采用H7/g6的间隙配合，方便装配拆卸，安装边界需要预留至少15mm的径向活动空间，避免零件旋转时波浪曲面的外凸部分与周边机架发生干涉。

　　在实际选型应用中，这类零件如果用于传动场景，多采用POM材质加工，自润滑特性可以减少曲面啮合时的磨损，无需额外添加润滑脂就能长时间稳定运行；如果用于外观展示或是教学演示，则可以采用光敏树脂3D打印制作，表面可以做不同颜色的后处理，更直观区分两个配合零件的运动边界。不同于常规标准传动件，这类异形曲面零件的建模难点在于曲面的连续性控制，要保证G2连续的曲面过渡，避免出现曲面棱线导致啮合时出现卡顿，建模过程中需要反复做干涉检查，逐段调整曲面的曲率参数，确保全行程旋转过程中两个零件的接触面积保持稳定，不会出现局部接触应力过大的问题。

　　不少做小型自动化设备改造的工程师会在一些需要特殊运动轨迹的工位上选用这类结构，替代传统的凸轮连杆机构，能大幅减少机构的零件数量，缩小整体安装空间，同时因为曲面啮合的接触面积更大，传动过程中的噪音比常规齿形传动低30%左右，适合对噪音控制有要求的桌面级设备使用。在安装调试时，要注意两个配合件的初始对位标记，对齐波浪曲面的起始啮合点后再锁紧轴向定位螺丝，避免错位安装导致零件旋转时出现卡死，日常维护只需要定期清理曲面缝隙中积存的粉尘碎屑即可，无需复杂的保养流程。
