快速压紧式手动夹具装配结构设计

　　在中小批量零部件加工、电子元器件装配、变压器铁芯叠装、小型工件焊接定位等场景中，手动快速压紧夹具的应用覆盖了绝大多数需要临时固定工件的工位，这类夹具不需要外接动力源，依靠操作人员手动施力即可完成工件的夹紧与松脱，相比螺栓压紧、压板固定的传统方式，装夹效率能提升60%以上，尤其适合多品种小批量的柔性生产场景，在变压器生产环节中，铁芯叠片、绕组预固定、端子焊接等工位都需要这类夹具完成工件定位，避免加工过程中工件移位导致的尺寸偏差。

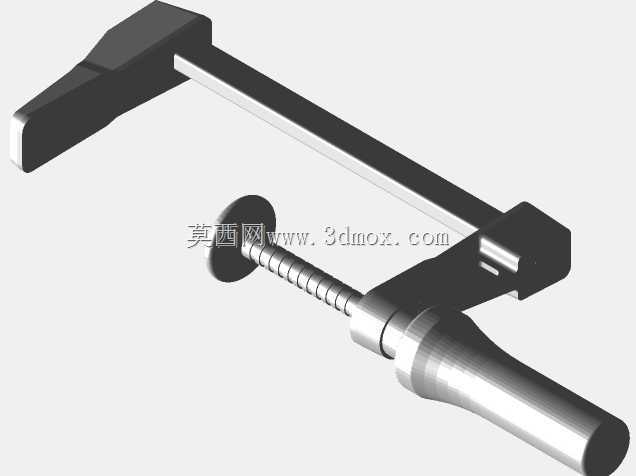

　　这套夹具的结构采用了杠杆压紧与螺旋进给结合的复合设计，压臂部分采用长悬臂结构，悬臂的长度根据常见待装夹工件的高度范围做了适配，压头端采用圆盘式压头，接触面积比尖头压头更大，压紧时不会在软质工件表面留下压痕，同时压头与螺杆之间采用活动连接，压紧时压头可以自适应工件表面的倾斜角度，保证接触面完全贴合，避免局部应力集中导致的工件变形。螺杆部分采用梯形螺纹传动，相比普通三角螺纹，梯形螺纹的牙根强度更高，耐磨性能更好，长期反复使用不会出现螺纹滑牙的问题，螺杆的行程覆盖了0到80毫米的压紧高度差，能够适配不同厚度的工件装夹需求，不需要额外更换垫块就能完成多数常规工件的压紧作业。

　　手柄部分采用符合人体工学的回转曲面设计，握持时手掌与手柄的贴合度更高，操作人员施加旋转力时手腕不需要过度偏转，长时间重复操作也能降低疲劳感，手柄与螺杆的连接部位设置了止推轴肩，旋转手柄时的轴向力直接通过轴肩传递到螺杆，不会出现手柄与螺杆相对窜动的问题。底座部分采用L型定位结构，定位面的平面度控制在0.02毫米以内，装夹时工件靠紧定位面即可完成X、Y两个方向的定位，只需要旋转手柄带动螺杆进给，就能完成Z方向的压紧，整个装夹过程不需要额外的找正操作，单人即可在3秒内完成单工位的装夹动作。

　　从安装边界来看，这套夹具的底座预留了两个沉头安装孔，可以通过螺栓直接固定在工作台面、焊接工装板或者装配流水线的工位板上，安装孔的孔距按照通用工装板的标准孔距设计，不需要额外打孔就能适配多数现有工装平台，夹具整体的外轮廓尺寸控制在长220毫米、宽80毫米、高120毫米范围内，不会占用过多的工位空间，相邻安装的夹具之间最小间距可以控制在100毫米，适合密集排布的多工位装夹场景。压臂的抬起角度可以达到90度，松开工件时压臂可以向上翻起，不会遮挡工件的取放空间，操作人员取放工件时不需要避让压臂，进一步提升了上下料的效率。

　　设计过程中针对夹具的受力情况做了针对性的结构优化，压臂的受力截面采用变截面设计，靠近铰接点的位置截面厚度更大，远离铰接点的压头端截面适当减薄，在保证整体刚性的前提下降低了夹具的整体重量，整套夹具的重量控制在1.2千克以内，单人即可完成搬运与安装调整。铰接部位采用销轴连接，销轴与孔之间采用间隙配合，同时设置了润滑脂注油孔，长期使用时可以定期加注润滑脂，避免铰接部位生锈卡滞，保证压臂转动顺畅。螺杆与底座的配合部位设置了铜质衬套，衬套可以定期更换，避免螺杆长期旋转磨损底座本体，提升了夹具的整体使用寿命，正常维护条件下反复装夹次数可以达到10万次以上，不会出现明显的精度损失。

　　在实际应用中，这套夹具除了用于变压器生产环节的工件定位，还可以适配木工打孔定位、塑胶件粘接固定、五金件焊接定位、线路板插件固定等多种场景，只需要更换不同形状的压头，就可以适配异形工件的装夹需求，压头与螺杆之间采用螺纹连接，更换压头时只需要旋转拆下原有压头，拧入适配的新压头即可，不需要对夹具主体做任何改动，具备很强的场景适配能力。夹具的所有零部件都采用常见的标准型材与标准件加工，不需要特殊的加工工艺，普通的铣床、车床即可完成所有零件的加工，加工成本低，维护更换配件方便，适合车间自行加工制作或者批量采购作为通用工装使用。

　　针对装夹力的控制，这套夹具的螺杆螺距设计为3毫米，操作人员施加10牛的握力在手柄上时，压头端可以产生最大1200牛的压紧力，足够满足绝大多数小型工件的装夹固定需求，同时不会因为压紧力过大导致薄壁工件变形，针对特别薄的工件，还可以在压头端面粘贴橡胶垫，进一步缓冲压紧力，避免工件表面被压伤。压臂的铰接点位置经过力学优化，压紧时压臂的受力方向与螺杆的进给方向保持同轴，不会出现偏载力矩，长期使用不会出现压臂变形、螺杆弯曲的问题，保证装夹精度的稳定性。
