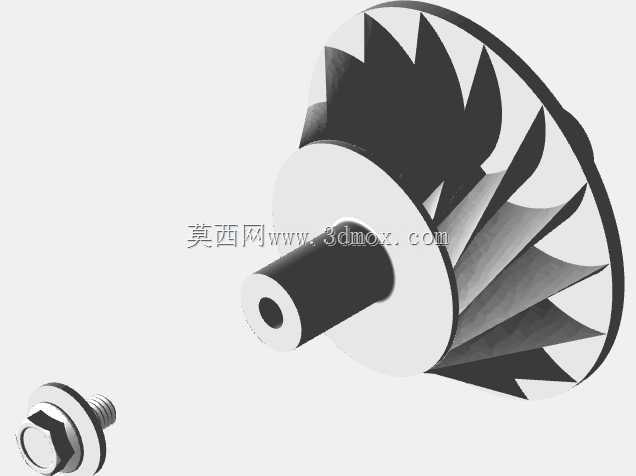

带安装轴径流式涡轮叶轮结构设计

　　本次呈现的涡轮结构，核心应用场景覆盖小型动力透平、废气能量回收单元、微型燃气轮机核心做功段，也可适配小功率流体增压装置的核心转动组件，在分布式供能系统、小型航空模型动力单元、工业余热回收辅机中都能见到同结构部件的实际应用。从实际用途来看，该部件承担流体动能与轴功的转换职能，当高压流体沿叶轮轴向进入叶轮流道后，会顺着曲面叶片的导向完成流向偏转，将流体携带的压力能、动能转化为叶轮旋转的机械功，通过同轴连接的轴段向外输出扭矩，驱动后续连接的发电机、泵轮或者其他负载部件。

　　从功能特性上看，该结构采用半开式叶轮设计，叶片与轮盘一体成型，不存在轮盖结构，相比闭式叶轮能够适应含少量杂质的流体工况，降低流道堵塞风险，同时整体转动惯量控制在较低区间，动态响应速度更快，适合工况波动较为频繁的应用场景。叶片型线采用后弯式空间曲面设计，叶型从轮盘根部到轮缘位置平滑过渡，进口边做了圆弧修型处理，能够减少流体进入叶轮流道时的冲击损失，提升能量转换效率；叶片出口边厚度均匀收窄，降低尾迹涡流带来的能量损耗，相邻叶片之间形成的流道截面沿流动方向均匀变化，避免流道内出现局部流速突变引发的流动分离。

　　设计思路上，首先确定核心性能参数对应的叶轮直径比，轮盘侧的中心轴段采用阶梯轴结构，靠近轮盘的轴段直径更大，能够提升轴与轮盘连接的结构强度，降低高速旋转时轴根位置的应力集中，轴段中心开设的通孔一方面可以减轻整体转动质量，另一方面可作为冷却介质的流通通道，在高温工况下引入冷却气流降低轮盘与轴段的工作温度，提升部件高温下的结构可靠性。叶片数量经过流场仿真优化，在保证流道足够通流面积的前提下，控制叶片数量避免过多叶片带来的摩擦损失增加，同时保证叶片对流体的导向能力，减少流道内的二次流损失。轮盘外缘做了倒圆处理，降低高速旋转时的风阻损失，轮盘与轴段的连接位置采用大圆角过渡，避免直角结构带来的应力集中，满足高转速下的结构强度要求。

　　外形尺寸与安装边界方面，叶轮整体径向尺寸与轴向安装长度匹配小型透平设备的通用安装腔体，轴段的直径公差按照转动配合要求设计，可适配标准规格的滚动轴承内圈安装，轴段伸出长度满足轴承安装位、密封件安装位以及联轴器连接位的尺寸要求，不需要额外加工调整即可完成装配。叶轮的轴向定位依靠轴段上的阶梯轴肩实现，安装时轴肩端面与轴承内圈端面贴合，即可完成叶轮的轴向位置固定，不需要额外设计定位套结构，简化装配流程。轮盘背面为平整平面，可适配迷宫密封或者接触式密封的安装端面，保证腔体之间的密封效果，减少流体泄漏带来的效率损失。整体结构的动平衡校正基准为中心轴段的轴线，在设计阶段就预留了动平衡去重位置，可在轮盘背面或者轮缘位置进行去重调整，满足高转速下的动平衡精度要求，避免运行时出现异常振动。
