2.54mm间距四针PCB板端连接器结构

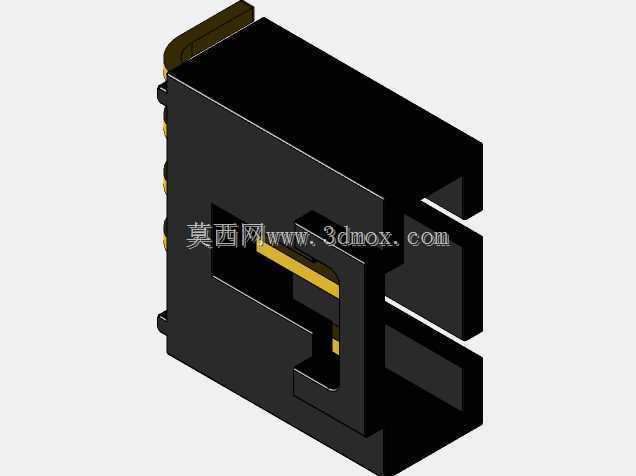

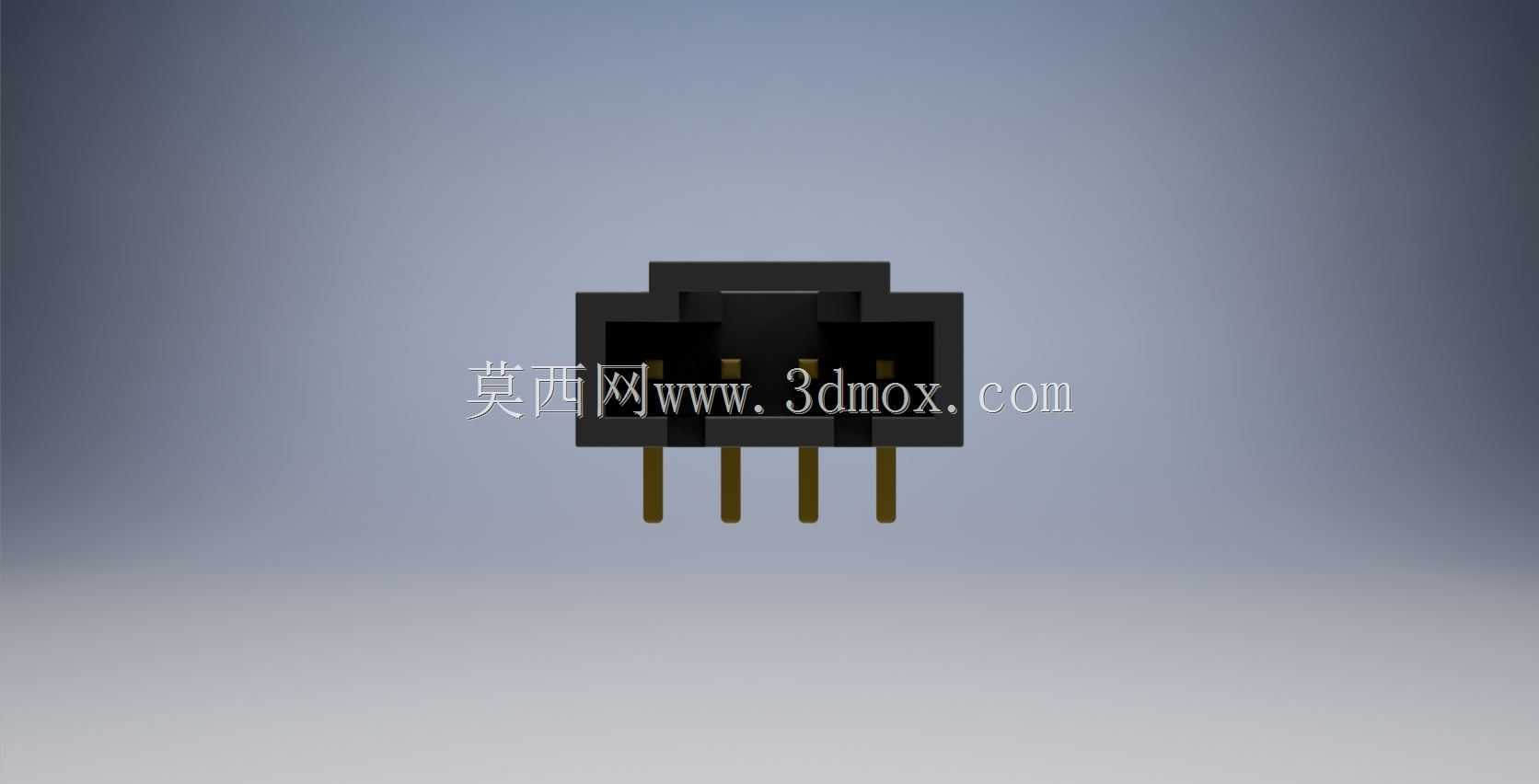

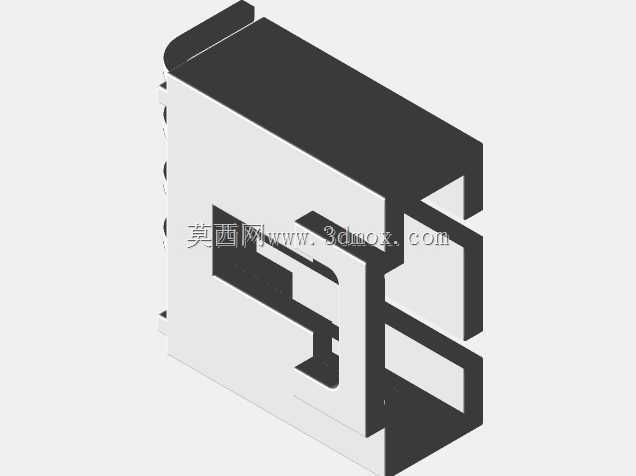

　　这款四针板端连接器是PCB板间信号、小功率电源连接场景里的常用基础元件，日常做工控板卡、小型传感模块、消费电子内置板卡连接时经常会用到这类间距2.54毫米的接插件，它的针脚间距完全匹配通用万用板、常规PCB打样的标准网格尺寸，不用额外调整板上焊盘布局就能直接适配，能大幅减少板级设计的适配工作量。从结构设计来看，这款连接器采用黑色绝缘基座搭配四根弯插式金属针脚的结构，绝缘基座选用耐温工程塑料材质，能够耐受常规波峰焊、回流焊的加工温度，不会在焊接工序中出现基座变形、针脚移位的问题，基座上的定位卡槽能在插装时和PCB板上的丝印定位框对齐，避免手工焊接或者机插时出现针脚偏斜、焊盘对位不准的情况。

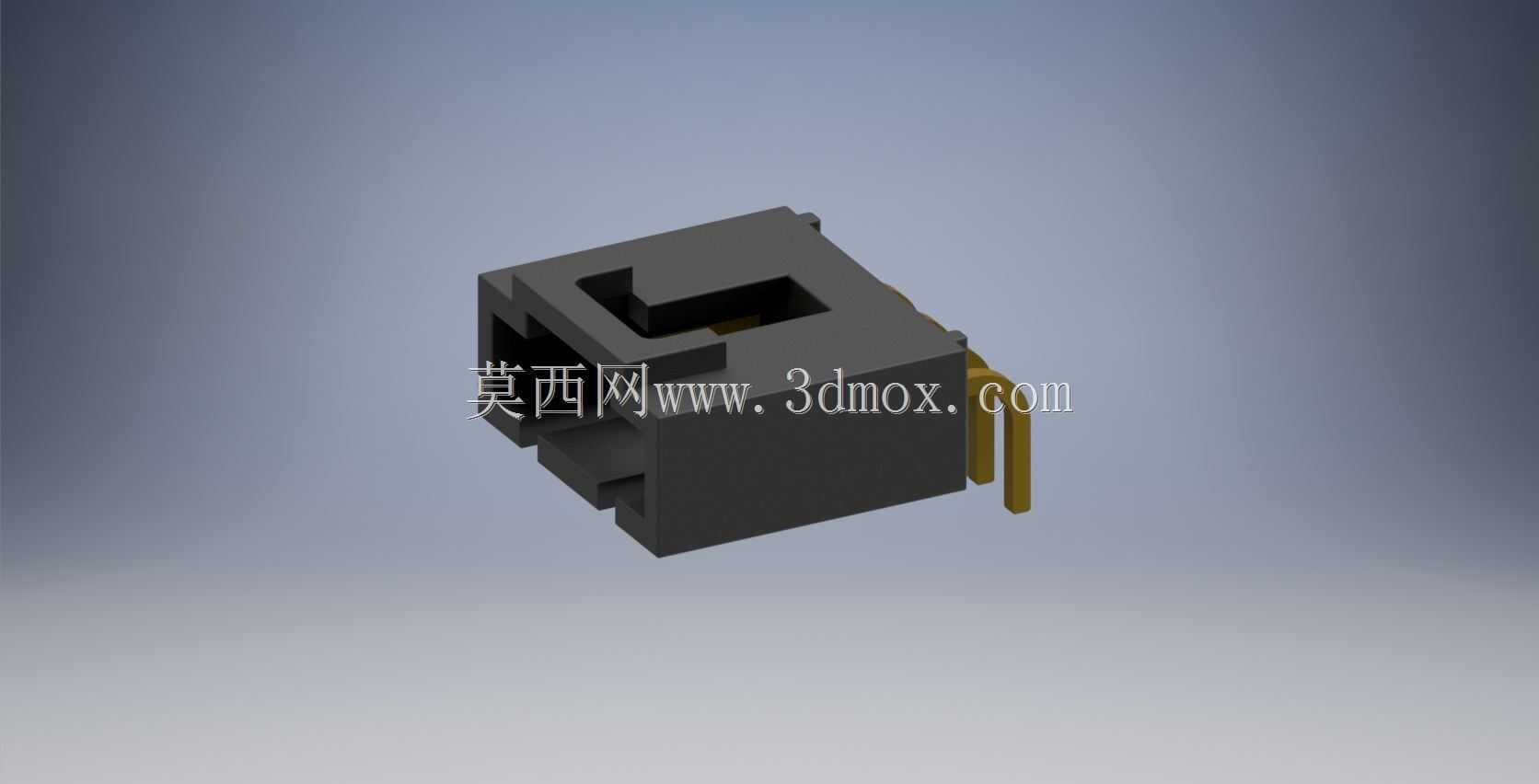

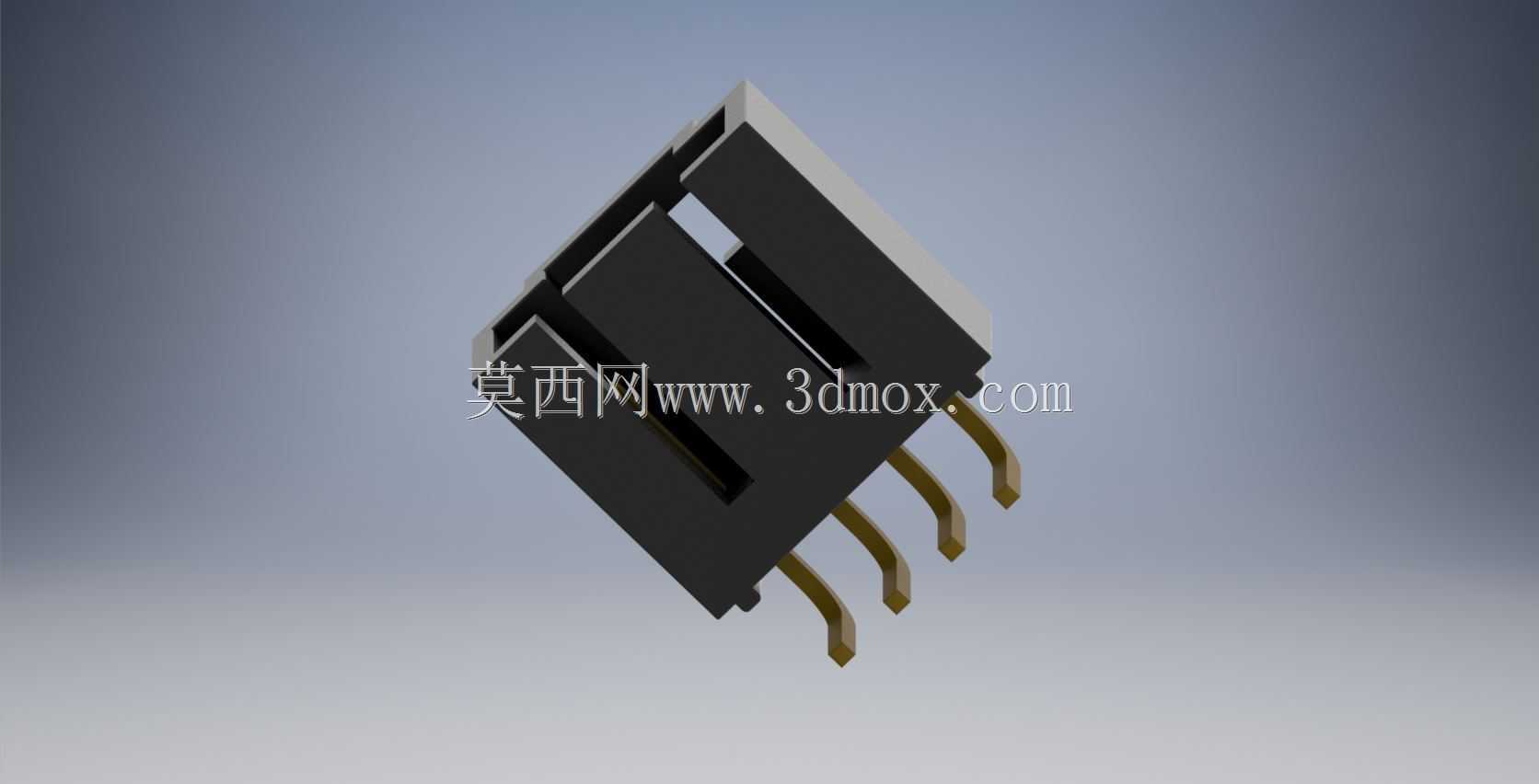

　　弯针的设计是为了适配板间平行或者垂直叠装的安装场景，当两块PCB需要平行排布、通过侧面接插件实现连接时，弯针结构能让连接器贴板安装后，插合面平行于PCB板面，不会额外占用板件垂直方向的堆叠空间，适合内部空间紧凑的小型电子设备使用。金属针脚采用铜合金基材做镀锡处理，既保证了足够的导电性能，也能提升焊接时的焊锡浸润性，减少虚焊、脱焊的概率，针脚的直径和伸出长度都经过匹配设计，插装后穿过PCB焊盘的伸出长度刚好满足波峰焊的吃锡要求，不会因为针脚过长导致焊后剪脚工序额外增加工作量，也不会因为针脚过短造成焊接强度不足。

　　基座内部的针脚固定槽做了防退卡扣设计，针脚压入基座后会被卡扣牢牢固定，在反复插拔对接的过程中不会出现针脚被顶出、松动移位的问题，能保证长期使用过程中的接触可靠性。从安装边界来看，这款连接器的基座整体宽度、长度都控制在极小的尺寸范围内，贴板安装后基座高出PCB板面的高度很低，不会和板上其他较高的元件比如电解电容、接线端子产生空间干涉，针脚的弯折角度经过精准控制，插装后针脚的焊接端刚好垂直于PCB板面，能顺畅插入对应的焊盘孔中，不需要手工调整针脚角度就能完成装配。

　　在实际应用中，这类四针连接器常被用来传递板间的直流供电信号、低速数字IO信号，比如小型控制板和传感模块之间的信号连接、电源模块和主控板之间的小功率供电连接，相比直插排针，弯针结构的抗外力拉扯能力更强，在设备受到轻微振动时，针脚和焊盘的连接位置不容易出现应力断裂的情况。设计这类接插件的三维模型时，需要重点把控针脚间距的公差、基座和针脚的相对位置精度，因为2.54毫米间距的接插件属于行业通用标准件，模型尺寸如果和通用标准有偏差，就会导致实际生产出来的零件无法和市面上的配套母座正常插合，甚至出现针脚错位、插不进去的问题；同时还要考虑绝缘基座的拔模斜度，保证注塑生产时基座能够顺利脱模，不会出现成型缺陷，针脚和基座的配合位置要预留合理的压装公差，既不能太松导致针脚容易脱落，也不能太紧导致压装时针脚出现弯曲变形。另外，基座边缘的导向倒角设计也很关键，在和配套接插件对插时，倒角能够起到引导作用，即使插合时有轻微的位置偏差，也能顺着倒角顺利滑入对接位置，避免硬插导致针脚弯折损坏。
