对称式双锥面流体管路对接接头结构

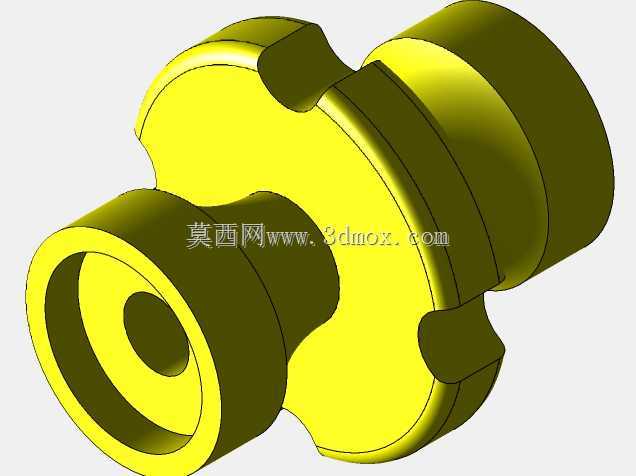

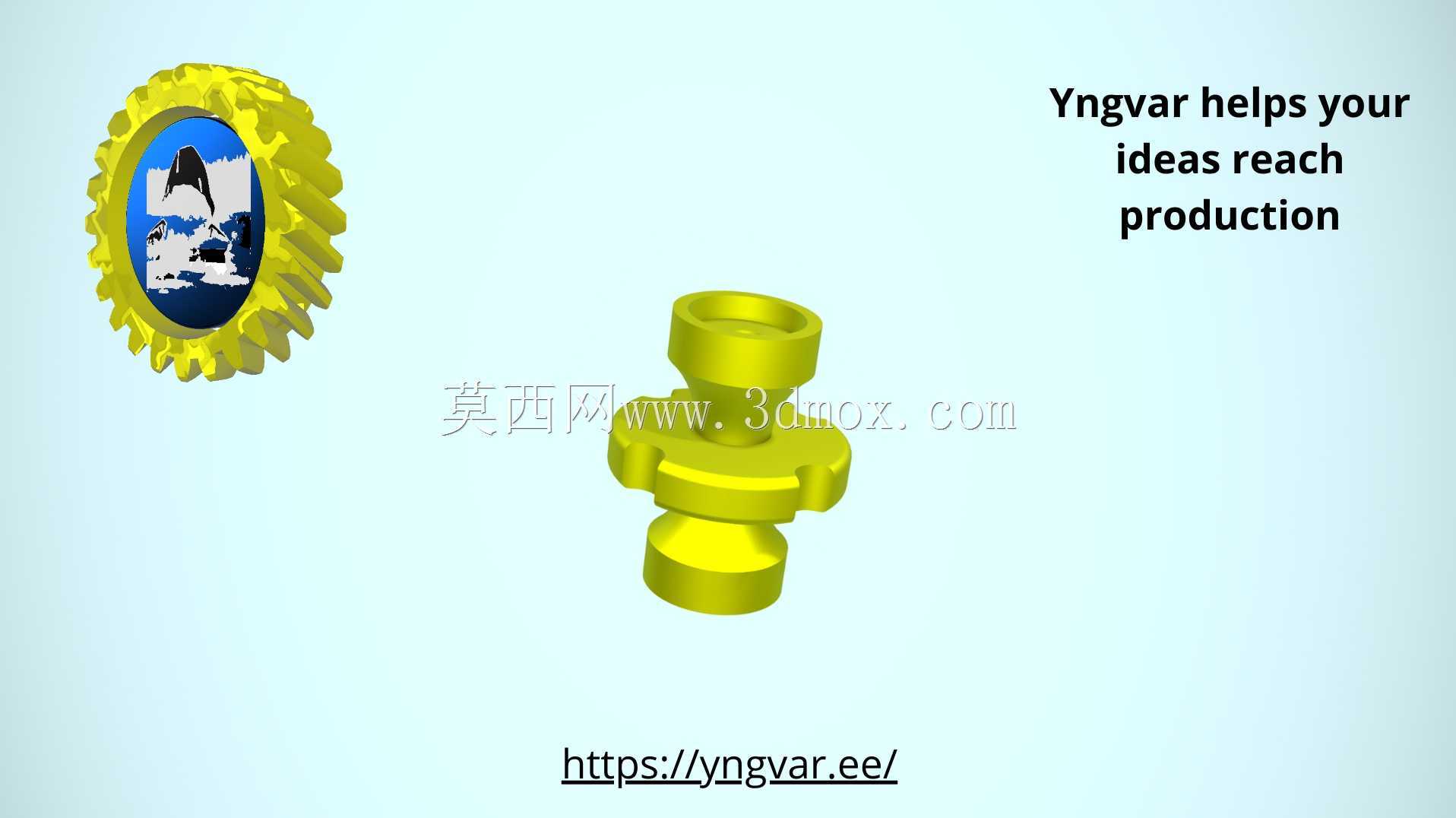

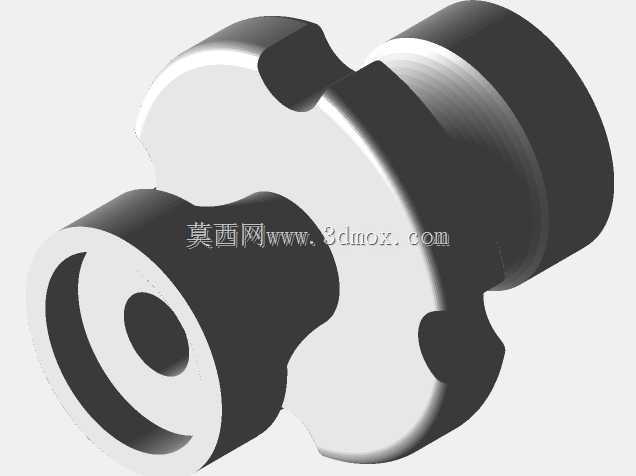

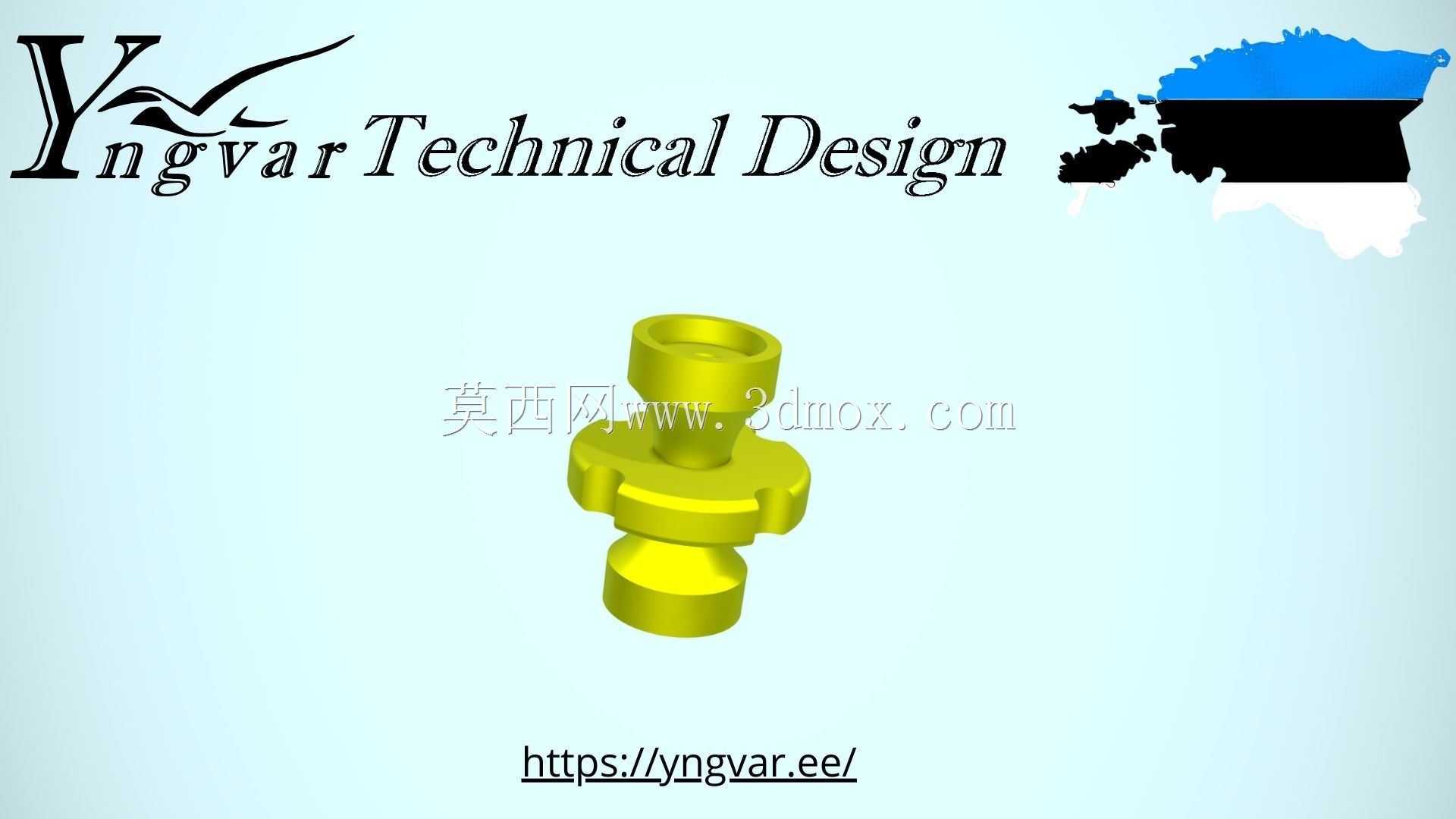

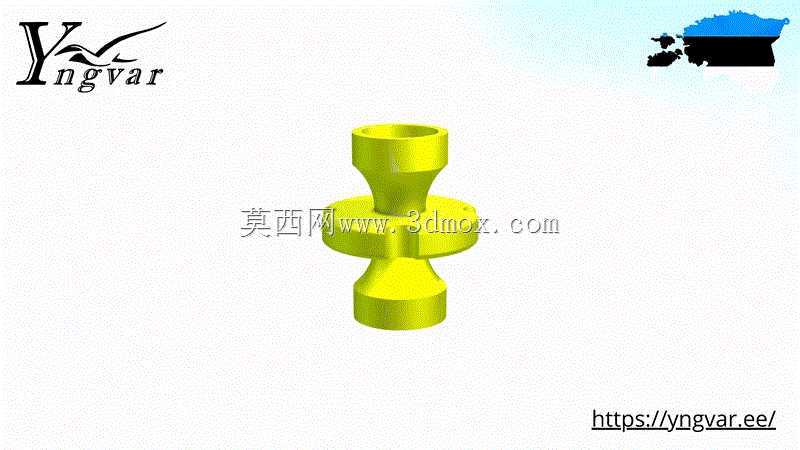

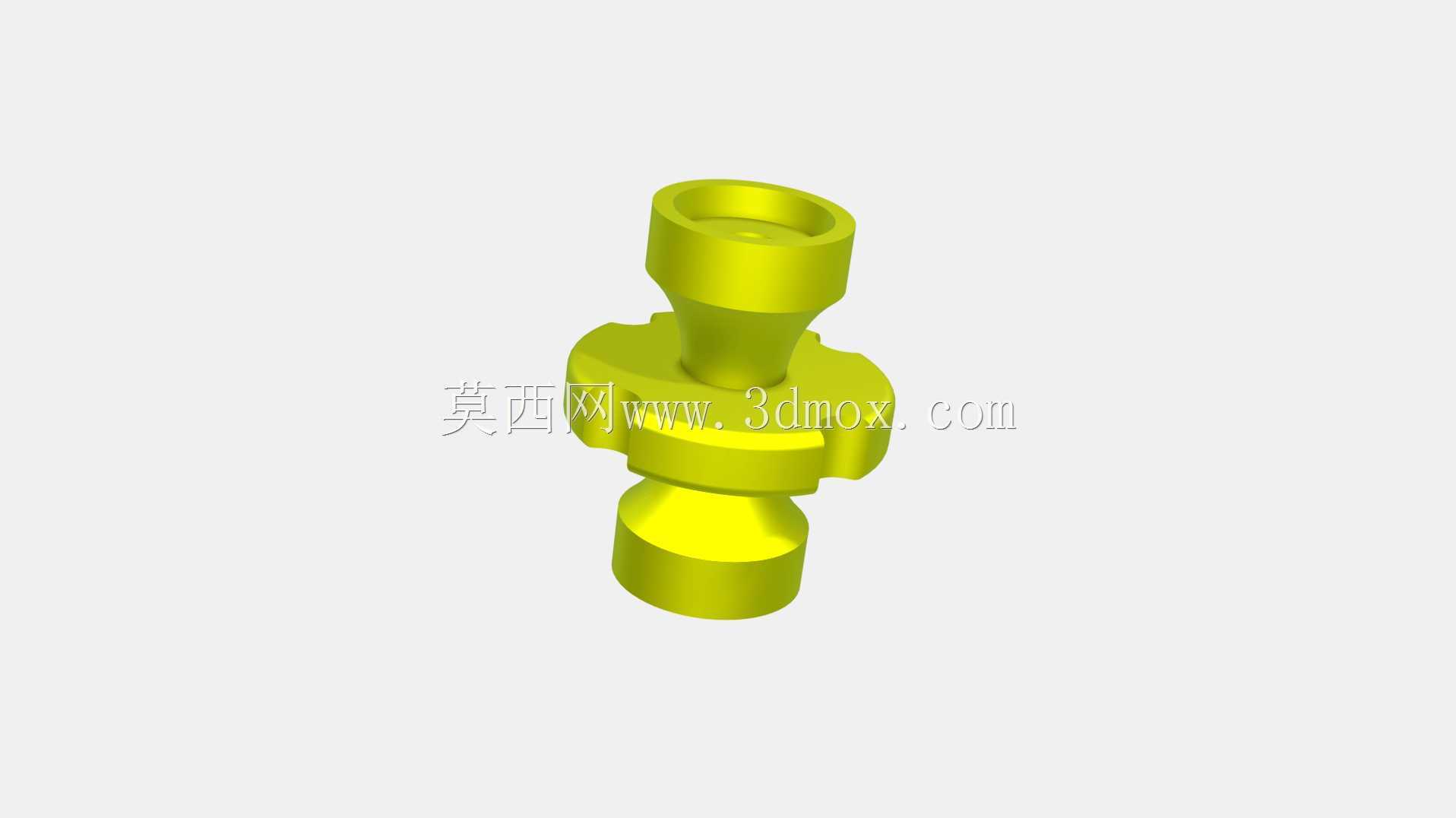

　　这类对称双锥结构的管路对接件，在低压流体输送回路、小型气动控制管路、实验台气路连接场景中应用十分广泛，日常做小型设备气路改造、桌面级流体实验装置搭建时，经常会用到这类无需额外紧固件的快插式对接结构。从结构功能来看，该零件上下两端的锥面结构是核心功能面，锥度设计匹配常规软质管路的内孔扩张量，安装时直接将塑料或橡胶管路套入锥面，依靠锥面的张紧力实现管路与接头的密封固定，中间的环形凸缘一方面作为管路插入的限位止挡，避免管路过度套入导致的通径缩窄问题，另一方面也可作为安装时的受力面，方便徒手或用简易夹具将接头压入对应安装位。

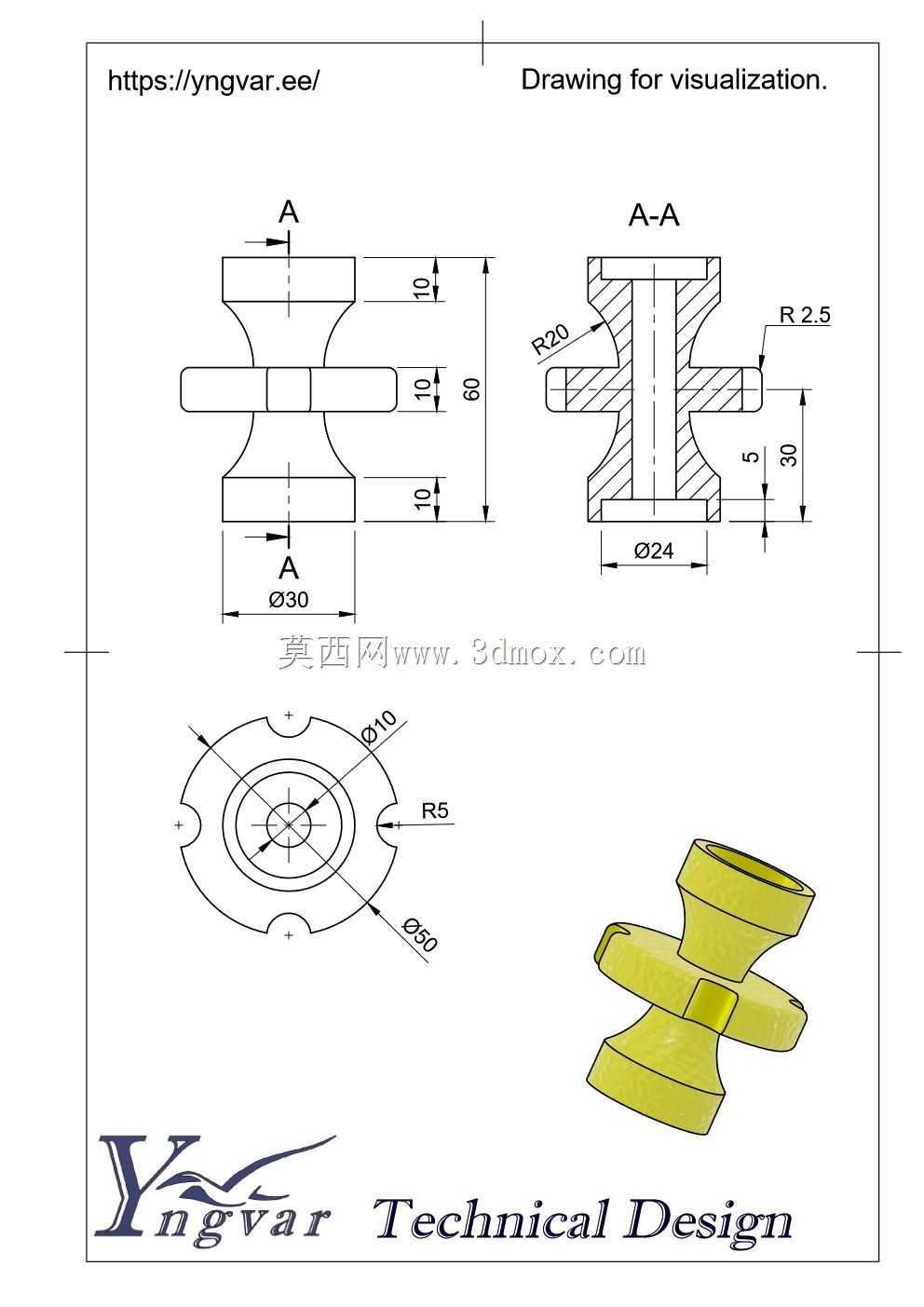

　　设计这类接头时，首先要确定通流内孔的直径，需匹配对接管路的额定流量，避免通径过小造成流阻过大、压力损失超标的问题，本次设计的内孔通径与两端锥面的最小端直径保持一致，整个流道无台阶、无突变，能最大程度降低流体经过时的紊流产生，减少输送过程中的压力损耗。两端锥面的锥度选择经过反复校核，锥度过大会导致管路套入困难，长期使用后管路容易因张紧力不足脱落；锥度过小则会造成管路套入后张紧力过大，拆卸时容易损伤管路内壁，甚至造成管路开裂，最终选定的锥角能适配市面上常规的PU气管、硅胶管等软质管路，既保证足够的连接抱紧力，又不会对管路造成过度挤压损伤。

　　中间环形凸缘的外径尺寸经过安装边界校核，凸缘外径比两端锥面的最大端直径大出2mm左右，既可以作为管路插入的硬限位，保证两端管路插入深度一致，也能在多管路并排布置时，避免相邻接头的管路发生干涉，并排安装时接头之间的最小间距只需比凸缘外径大1mm即可，能有效节省安装空间。零件的整体外形为完全中心对称结构，建模时先绘制单侧的锥面与凸缘半截面轮廓，通过旋转特征即可生成主体结构，无需额外的复杂特征，这种对称设计也让零件没有安装方向的限制，现场装配时无需区分正反端，能有效降低装配出错概率，提升现场安装效率。从实际使用场景来看，这类接头除了常规的气路、液路连接外，也可用于小型3D打印设备的耗材导向接头，两端锥面的光滑过渡能减少耗材输送时的阻力，避免耗材在接头处发生卡滞；在小型实验装置的流体回路中，这种一体成型的接头没有拼接缝隙，不会出现流体渗漏的问题，相比传统的螺纹接头无需缠绕生料带、涂抹密封胶，安装维护更加便捷。做结构强度校核时，考虑到这类接头的工作压力普遍在1MPa以内，选用常规的工程塑料或铝合金材料即可满足强度要求，一体成型的结构没有应力集中的尖角位置，长期受压也不会出现开裂问题。

　　建模过程中对所有的棱边都做了R0.2的圆角处理，一方面避免锐边划伤安装人员的手部、割伤管路外壁，另一方面也能减少零件在注塑或机加工过程中的应力集中，提升零件的成品率。安装边界方面，该接头整体轴向长度较短，在狭小的设备内部空间也能完成安装，不需要预留太大的操作空间，徒手即可完成管路的插拔操作，不需要额外的安装工具，适合设备内部空间紧凑、需要频繁拆装维护的管路场景。流道内壁的粗糙度要求控制在Ra1.6以内，光滑的内壁能减少流体输送时的阻力，也不容易残留流体中的杂质，避免长期使用后出现流道堵塞的问题，对于输送洁净流体的场景，这种光滑内壁的接头也更容易清洁，满足洁净使用要求。
