LifeCam3000HD摄像机铰接安装固定支架

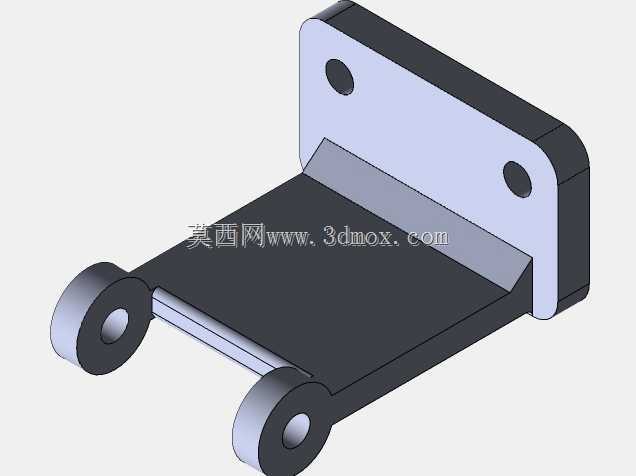

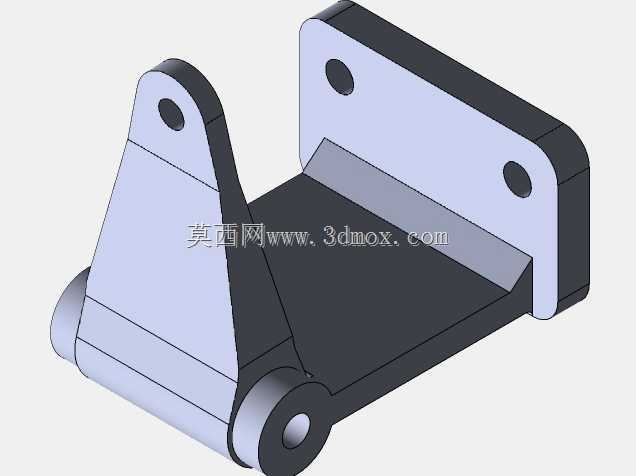

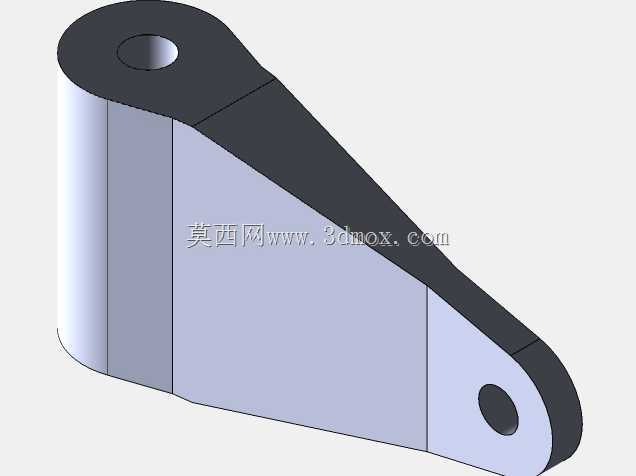

　　这款铰接支架主要面向视觉采集设备的安装固定场景，在机器人竞赛、小型设备视觉定位、桌面工位监控等场景中，常需要将小型USB摄像机调整到特定拍摄角度，常规的固定粘胶或者刚性支架无法灵活调整俯仰角度，也难以适配不同安装基面的固定需求，这款支架正是针对这类需求完成的结构设计。从结构功能来看，支架分为两个核心功能段，一侧是带两个安装孔的竖直安装基面，用于贴合固定在设备框架、型材立面或者平板安装面上，两个安装孔的孔位间距经过适配，既可以使用常规的自攻螺丝完成快速固定，也能搭配螺母实现反复拆装的可靠连接，安装基面的边缘做了倒角处理，避免安装时锐边划伤操作人员或者线缆。另一侧是带枢轴孔的双耳铰接结构，用于承托摄像机本体，枢轴孔的内径适配4毫米直径的螺丝，也就是英制5/32英寸的常用紧固件，这类紧固件是小型结构装配中最容易获取的标准件，不需要单独定制特殊规格的连接件，降低了装配的物料准备成本。铰接结构的双耳片厚度经过受力校核，在摄像机自重负载下不会出现形变，枢轴的转动阻尼可以通过螺丝的锁紧力度调整，既可以在松开时顺畅调整俯仰拍摄角度，也能在锁紧后保持角度稳定，不会因为设备运行的轻微震动出现角度偏移。

　　中间的连接段做了斜向加强筋结构，在不增加整体壁厚的前提下提升了支架的整体刚性，避免支架在长期使用中出现连接段弯折的问题，同时斜向结构也预留了足够的走线空间，摄像机的USB线缆可以顺着支架内侧排布，不会被铰接结构夹损，也不会因为线缆的拉扯导致摄像机角度偏移。从安装边界来看，竖直安装基面的尺寸适配20系列铝型材的安装槽间距，也可以直接固定在厚度1到5毫米的平板立面上，不需要额外的转接件；铰接端的开口尺寸适配LifeCam 3000 HD摄像机的安装位宽度，安装时不需要对摄像机外壳做额外的打磨或者改装，直接将摄像机卡入铰接端，穿入枢轴螺丝锁紧即可完成装配。

　　整个支架的结构完全适配FDM3D打印的工艺要求，所有的面都做了自支撑角度设计，打印时不需要添加额外的支撑结构，打印完成后只需要简单去除毛边就可以直接投入使用，打印材料可以选择常规的PLA或者PETG，在常规室内使用环境下，PLA材质的强度完全可以满足负载要求，如果是在赛场或者有轻微碰撞风险的场景，选用PETG材料打印可以获得更好的抗冲击性能。在实际使用场景中，这类支架除了适配指定型号的摄像机之外，只要安装端宽度匹配、重量不超过200克的小型视觉采集设备，都可以通过这个支架完成角度可调的固定安装，比如小型的红外传感器、激光指示模块等，只需要调整枢轴螺丝的锁紧力度，就可以实现不同设备的角度固定需求。

　　设计过程中特意规避了容易出现应力集中的直角结构，所有的转角位置都做了R2以上的圆角过渡，既可以减少3D打印过程中的层间应力开裂问题，也能提升支架整体的抗疲劳强度，在频繁调整角度的使用场景下，不会因为反复的应力变化出现铰接位置断裂的问题。安装孔的位置做了沉头设计，使用沉头螺丝固定时，螺丝头部不会突出安装基面，保证安装面可以完全贴合固定基面，不会因为螺丝突出导致支架安装倾斜，影响摄像机的拍摄角度基准。铰接端的枢轴孔做了0.2毫米的间隙设计，既保证穿入螺丝时的顺畅度，也不会因为间隙过大导致摄像机出现左右晃动的问题，保证拍摄画面的稳定性。
