叉型铰接连接支架结构设计

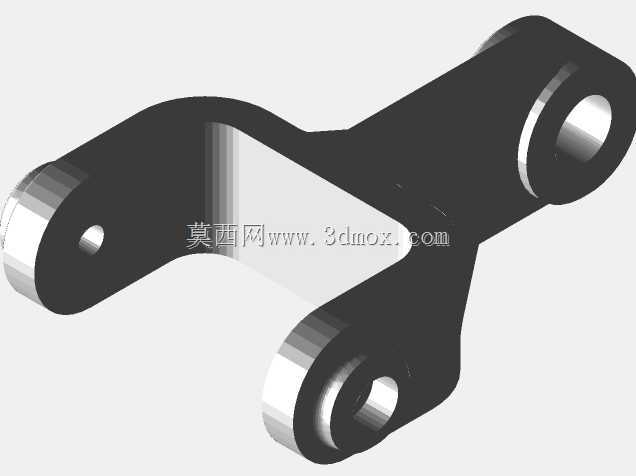

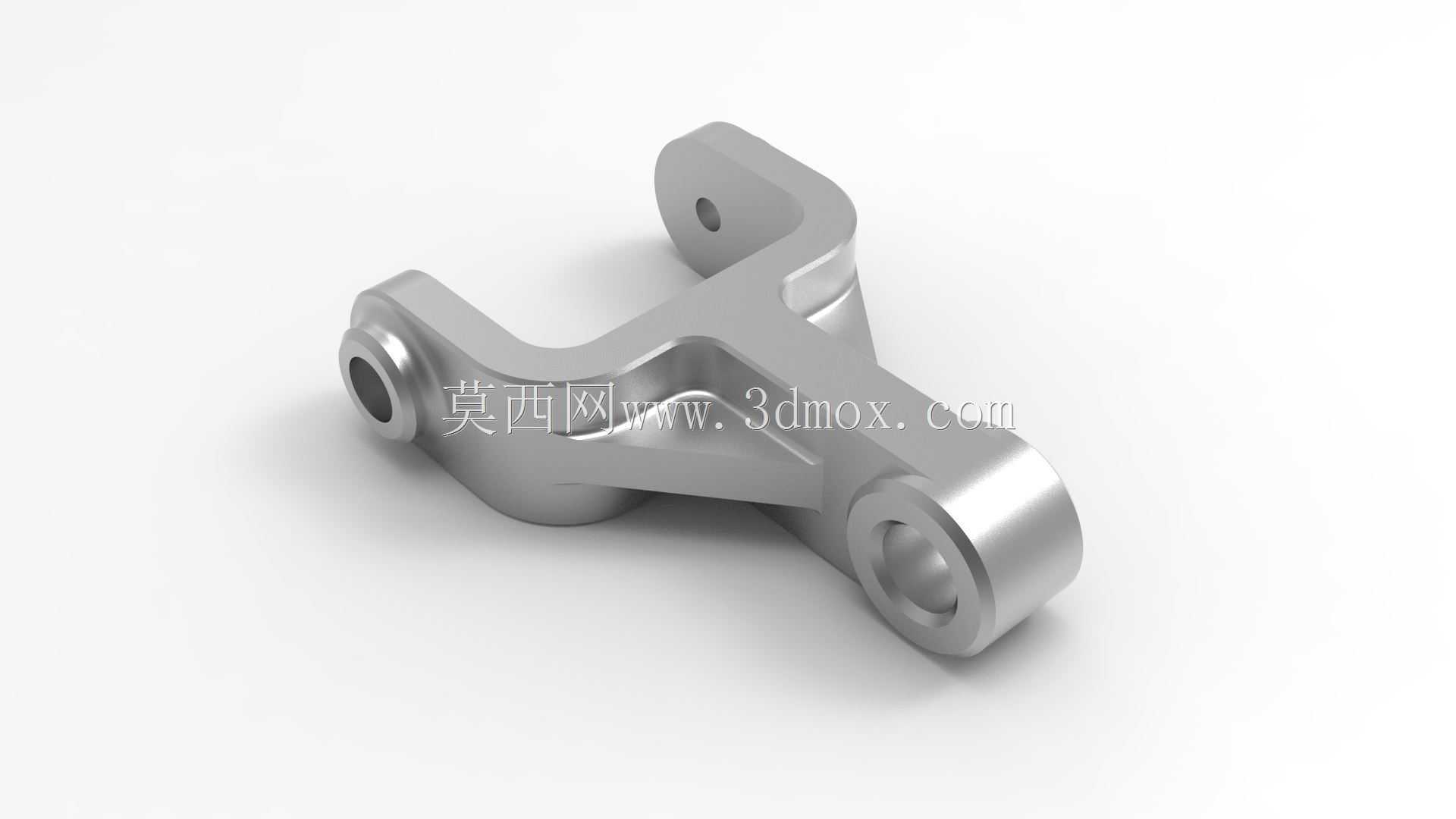

　　这类叉型铰接支架是工业传动与支撑系统里非常常见的受力连接构件，日常在轻工输送线、小型自动化设备的连杆机构、工装夹具的活动连接位都能见到它的应用场景，核心作用是在两个需要相对转动的构件之间传递载荷，同时预留合理的转动自由度，避免刚性连接带来的应力集中问题。从结构形态来看，该构件采用一体化锻造或铣削成型的主体结构，整体呈不对称叉型布局，一端为单耳带通孔结构，另一端为双耳同轴通孔结构，中间通过变截面的加强筋连接两个安装端，这种布局可以在满足铰接转动需求的同时，尽可能降低整体重量，同时保证受力路径的连续性。

　　设计这类构件的时候，首先要明确两端铰接孔的同轴度要求，双耳端的两个安装孔必须保证同轴度公差在0.02mm以内，否则装配后会出现销轴卡滞、转动阻力过大的问题，长期运行还会出现偏磨，大幅缩短构件的使用寿命。单耳端的安装孔需要和对接构件的耳片厚度匹配，预留0.1-0.2mm的装配间隙，避免装配时出现干涉，同时孔的端面要做倒角处理，方便销轴的导入装配。中间连接的筋板部分采用了变厚度设计，靠近双耳受力端的位置厚度更大，向单耳端逐步过渡，这种设计是基于有限元受力分析的结果——铰接支架在承受径向载荷的时候，双耳端的根部是应力集中最明显的区域，加大该位置的截面厚度可以有效降低峰值应力，避免长期交变载荷下出现疲劳断裂。

　　从安装边界来看，这类支架的整体外轮廓需要适配安装空间的限制，双耳端的外开档尺寸要严格匹配对接构件的连接耳宽度，单耳端的厚度要小于对接叉口的内开档尺寸，所有安装孔的孔径要和选用的销轴直径保持过渡配合，既不能过松导致运行时出现冲击异响，也不能过紧导致装配困难。构件的所有棱边都做了R2-R3的圆角过渡，一方面是避免加工和装配过程中锐边划伤操作人员，另一方面也是为了消除锐边带来的应力集中点，提升构件的疲劳强度。表面处理一般根据使用场景选择，普通室内工况采用喷塑处理即可，有腐蚀风险的工况可以选择镀锌或者阳极氧化处理，提升构件的防锈能力。

　　在实际选型应用的时候，需要先核算构件的额定承载能力，根据两端铰接点的最大受力、工作时的摆动频率、运行环境的温度范围来确认该支架是否满足使用需求，不能仅凭外形尺寸匹配就直接选用。比如在有冲击载荷的应用场景下，需要选择整体锻造成型的毛坯再进行机加工的构件，避免采用铸造毛坯，因为铸造件内部容易出现砂眼、缩松等缺陷，在冲击载荷下容易出现突然断裂的风险。安装过程中要保证销轴的轴向固定可靠，通常采用开口销或者轴用挡圈对销轴进行轴向限位，防止设备运行过程中销轴窜出导致连接失效。日常维护的时候需要定期检查铰接孔的磨损情况，如果孔和销轴之间的配合间隙超过设计允许值，要及时更换构件或者销轴，避免间隙过大导致机构运行精度下降，甚至引发设备故障。

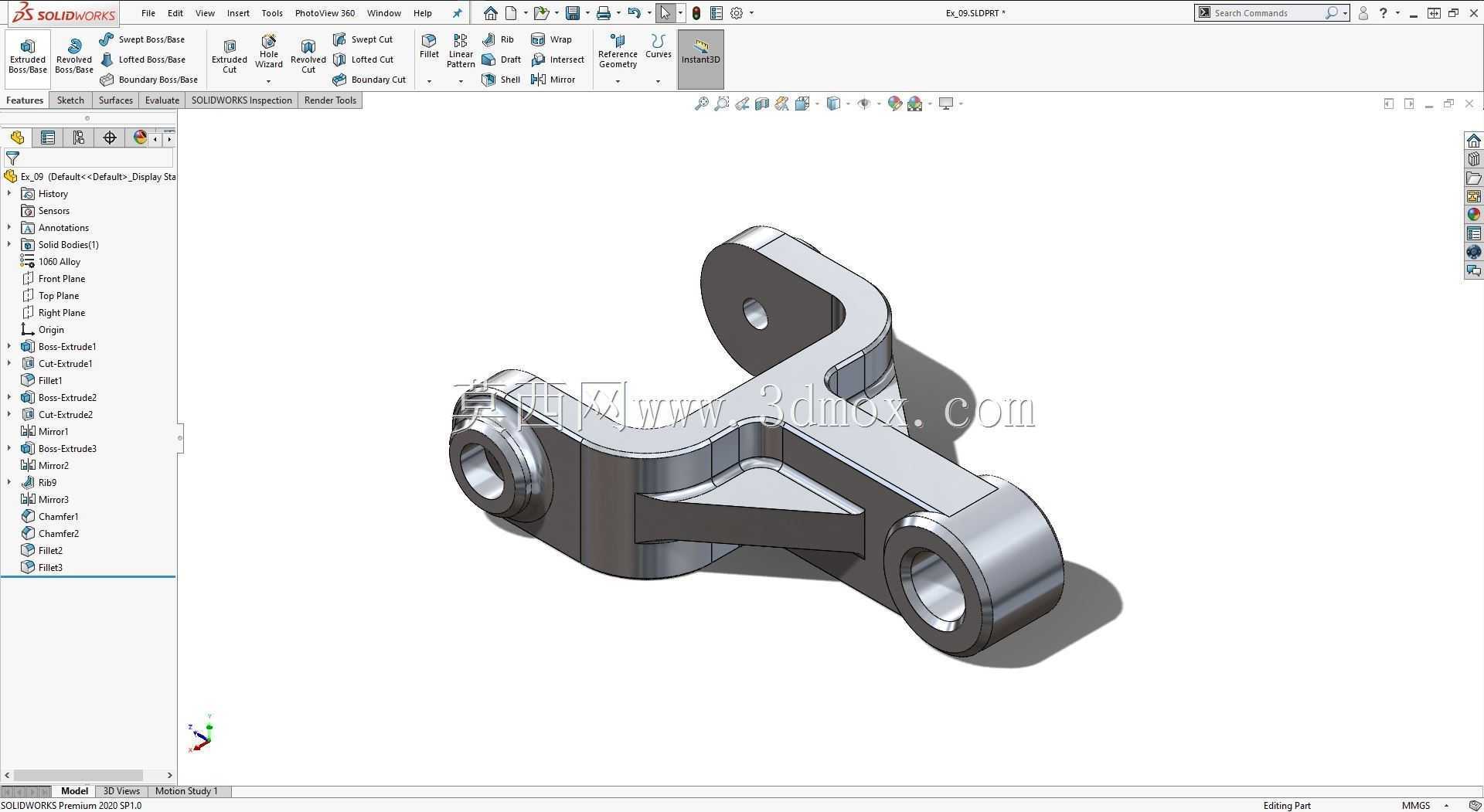

　　建模过程中需要重点关注各个安装孔的位置度、筋板的过渡曲面连续性，避免出现建模特征的锐角或者重叠，保证后续导出的加工模型可以直接用于数控编程加工，不需要二次修复几何特征。同时要注意各个配合面的粗糙度要求，铰接孔的内表面粗糙度需要达到Ra1.6，保证和销轴配合时的耐磨性能，非配合面的粗糙度达到Ra6.3即可，不需要过高的加工精度，避免不必要的加工成本提升。
