双孔铰接式连接固定结构件

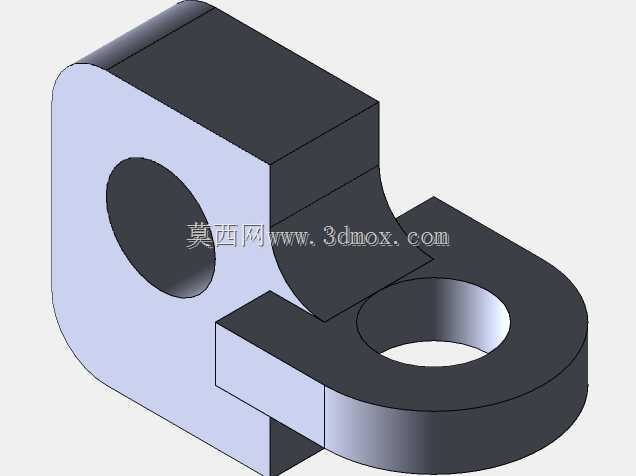

　　该结构件属于铰接类连接固定五金件，主要应用于需要实现两部件间相对转动、同时传递静态与动态载荷的机械连接场景，常见于轻工输送设备的连杆铰接端、小型工装夹具的活动连接位、非标自动化设备的摆臂连接节点，也可适配食品加工生产线中需要定期开合的防护栏、导料机构的转动连接部位，替代传统的分体式销轴加支座组合，减少装配环节的零件数量，降低现场安装的对位难度。从功能特性来看，该零件集成了两个不同孔径的铰接安装位，大直径圆孔端可适配更大规格的连接销轴，承担主要的载荷传递，适合作为固定端与设备机架主体连接，小直径圆孔端可作为活动端，与摆臂、连杆等运动部件配合，两个安装孔的轴线保持平行，保证铰接转动过程中不会出现卡滞、别劲的问题，零件主体的弯折过渡结构采用大圆弧平滑过渡，避免直角位置的应力集中，在承受交变载荷时能够降低应力集中系数，延长零件的疲劳使用寿命。

　　设计过程中首先根据实际安装空间确定了两个铰接孔的中心距，这个尺寸直接决定了连接后摆臂的转动半径，需要匹配对应机构的运动行程要求，避免运动过程中与周边零部件发生干涉；两个孔的内径尺寸按照常用的标准销轴规格设计，孔壁预留了合适的公差带，既保证销轴能够顺利穿入，又不会因为间隙过大导致连接松动、产生晃动异响；零件的厚度尺寸根据预期承受的最大剪切载荷计算确定，保证在额定载荷下孔壁不会发生挤压变形，主体弯折段的截面尺寸经过抗弯强度校核，在承受侧向载荷时不会出现明显的塑性变形。

　　外形尺寸方面，零件整体为不规则弯折块状结构，大孔端为半圆头矩形结构，外圆弧与大孔保持同轴，安装时不会与周边的圆弧面结构产生干涉，小孔端为整圆环形结构，外圆直径大于小孔直径足够尺寸，保证孔壁的结构强度，两个安装端之间的连接段采用斜面过渡，在保证结构强度的前提下尽可能减少零件的整体重量，降低运动部件的转动惯量，提升机构运动的响应速度。安装边界上，大孔端的安装平面需要与机架的安装面完全贴合，安装面的平面度公差控制在合理范围内，避免装配后零件出现倾斜导致销轴受力不均；小孔端的环形端面需要与配合的连杆端面保留适当的间隙，保证转动过程中不会出现端面摩擦，两个铰接孔的轴线平行度误差需要控制在允许范围内，否则会导致销轴弯曲变形，转动阻力增大甚至出现卡死问题；零件的所有棱边都做了倒角处理，去除加工过程中产生的毛刺，既避免安装时划伤操作人员，也能减少应力集中的薄弱点。

　　实际应用中，该零件可采用金属3D打印、铣削加工或者铸造后精加工的方式生产，不同加工方式对应的尺寸精度略有差异，需要根据使用场景的精度要求选择对应的加工工艺，对于载荷较大的使用场景，还可以在孔内加装轴套，提升孔壁的耐磨性能，延长零件的整体使用寿命，无需更换整个构件即可完成维护，降低设备的运维成本。
