带双安装孔的折弯连接固定支座结构

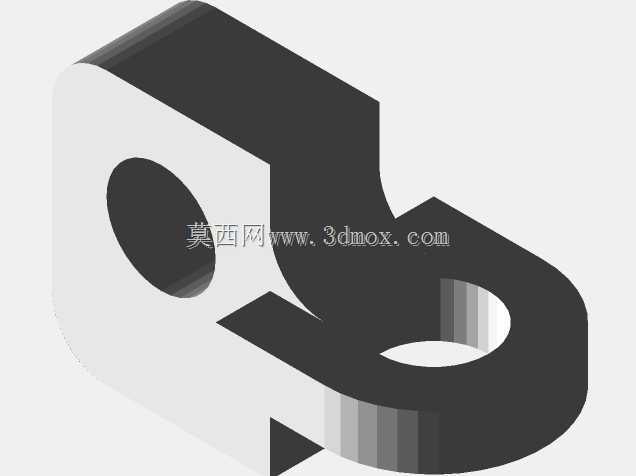

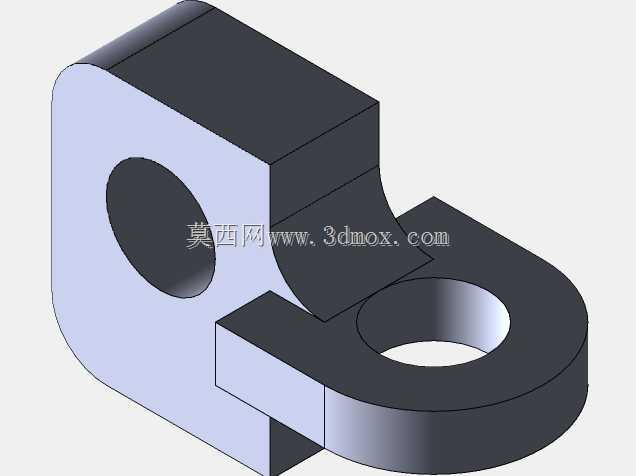

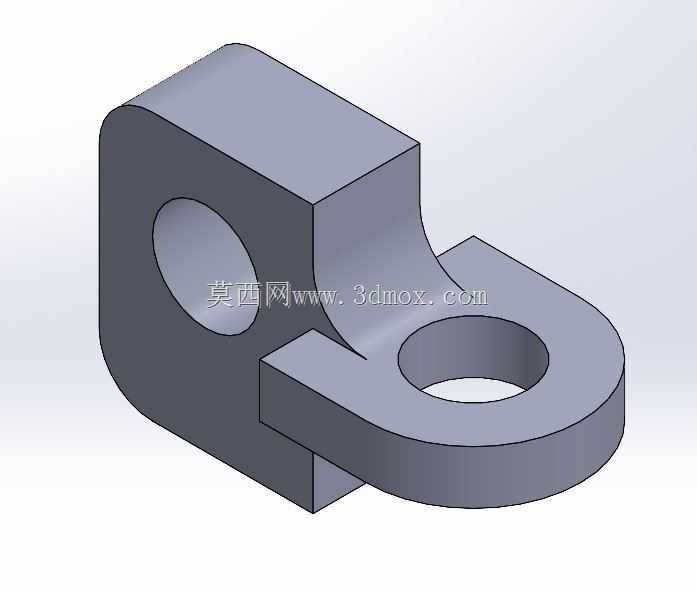

　　这类带双安装孔的折弯连接固定支座，在轻工自动化输送线、小型工装夹具、非标设备机架的辅件连接场景里十分常见，属于小载荷工况下的通用连接构件，主要承担两个垂直方向构件的衔接、定位与载荷传递作用，相比一体式焊接的连接耳座，这类机加工成型的支座互换性更强，安装调整余量更充足，后期维护更换时不需要对原有构件做破坏性拆卸。从结构设计逻辑来看，整个零件采用等厚板材经铣削、钻孔成型，主体分为两个垂直相交的功能段：直立段的通孔用于穿装铰接销轴或者锁紧螺栓，可实现与摆臂、拉杆类活动构件的铰接连接，孔位的同轴度公差控制在IT8级区间，既能保证销轴穿装顺畅，又能避免间隙过大带来的铰接晃动问题；水平延伸段的环形通孔用于穿装固定螺栓，可将整个支座锁紧在设备安装基面或者型材机架上，环形段的厚度比直立段略薄，在保证安装面接触面积足够的前提下，能减少整体材料用量，降低零件自重。

　　设计时特意在直立段与水平段的衔接位置做了内凹圆弧过渡，一方面是为了避免直角位置的应力集中，在承受交变铰接载荷时减少裂纹萌生的概率，另一方面也能规避机加工时的清根难题，普通立式铣床即可完成过渡面加工，不需要额外的电火花工序，能有效控制加工成本。从安装边界来看，直立段的外轮廓做了圆角处理，不会在安装时划伤操作人员或者相邻构件的表面涂层，水平段的底面为全平面加工，平面度公差控制在0.05mm以内，能保证与安装基面完全贴合，避免锁紧后出现支座倾斜的问题，两个安装孔的中心距经过标准化匹配，可适配市面常见的M8、M10规格紧固件，不需要额外定制非标螺栓。

　　在实际选型应用时，这类支座通常用于载荷不超过5kN的铰接连接场景，比如小型料仓的翻盖铰接、防护门的转轴支撑、气动推杆的端部连接等位置，相比焊接式的连接耳，这种整体机加工的支座受力更均匀，不会出现焊接热变形导致的孔位偏移问题，而且零件表面做了氧化发黑处理，在常规车间环境下具备基础的防锈能力，不需要额外做表面涂装即可直接使用。建模过程中需要重点关注两个孔的轴线垂直度，直立段孔的轴线需要与水平段安装面保持平行，水平段安装孔的轴线需要与安装面保持垂直，否则安装后会出现螺栓别劲、铰接卡滞的问题，过渡圆弧的半径需要与板材厚度匹配，通常取0.8-1.2倍板厚，既保证应力释放效果，又不会因为圆弧过大导致衔接位置结构强度不足。

　　另外水平段的环形结构并非整圆设计，而是保留了一侧的直边与直立段衔接，这种设计能在不降低安装孔周边强度的前提下，减少零件的整体外轮廓尺寸，让结构更紧凑，适配安装空间局促的设备位置，在很多小型非标设备的内部结构里，这种紧凑化的连接支座能大幅节省安装空间，给管线排布、其他构件安装留出更多余量。
