带流量调节功能的麻醉复苏管路转接件

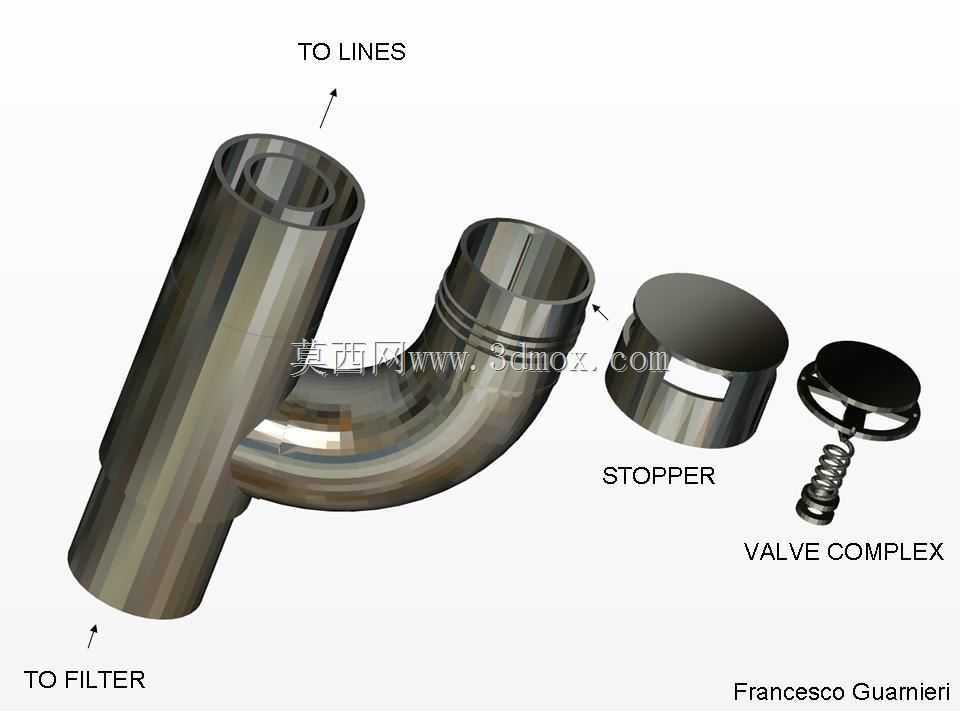

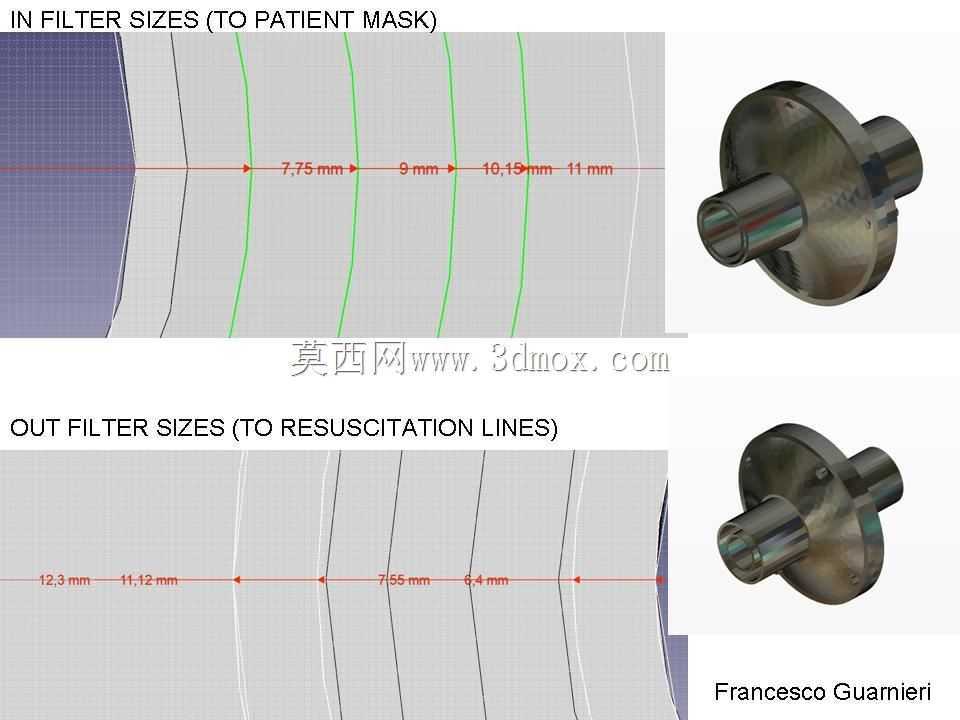

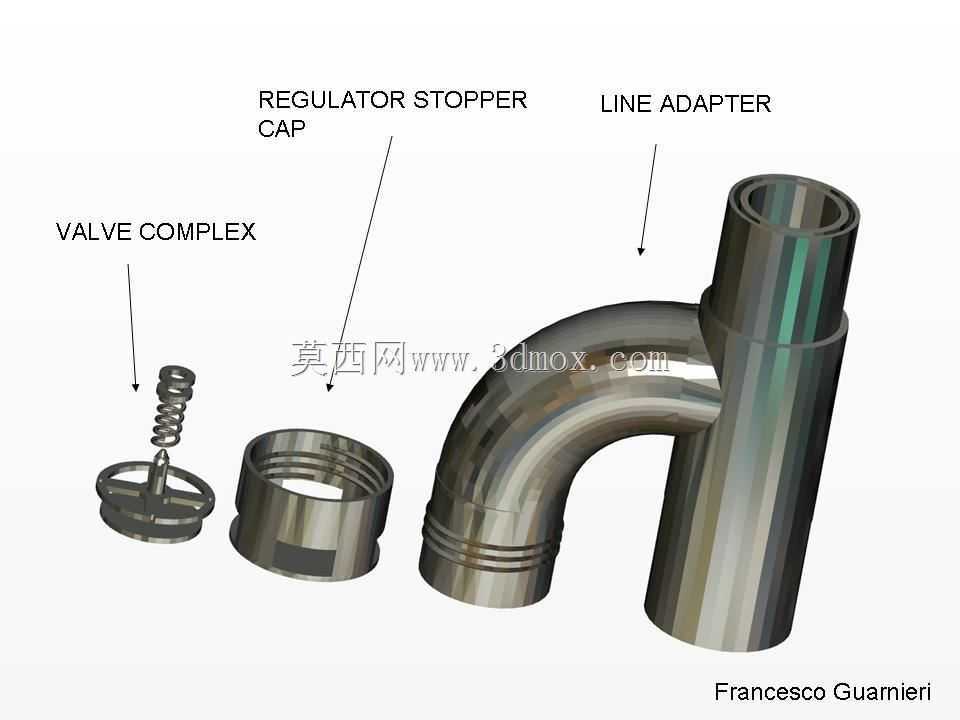

　　在临床麻醉与急救复苏的供气回路场景中，不同品牌、不同规格的麻醉过滤器、呼吸管路往往存在接口尺寸不统一的问题，这款带阀门的管路转接结构，正是为解决跨规格管路连接、同时实现近端气路压力与流量微调而设计的。从结构拆分来看，整套组件由四个核心部分构成：最末端的管路适配器采用阶梯式直插结构，外壁做了多道环形防滑槽，适配不同内径的标准呼吸软管，插入后可依靠软管自身弹性与防滑槽形成密封，无需额外卡箍即可满足临床供气的气密性要求，直段部分的长度控制在合理范围，避免插入过深挤占管路通径、或是插入过浅导致使用中脱落。

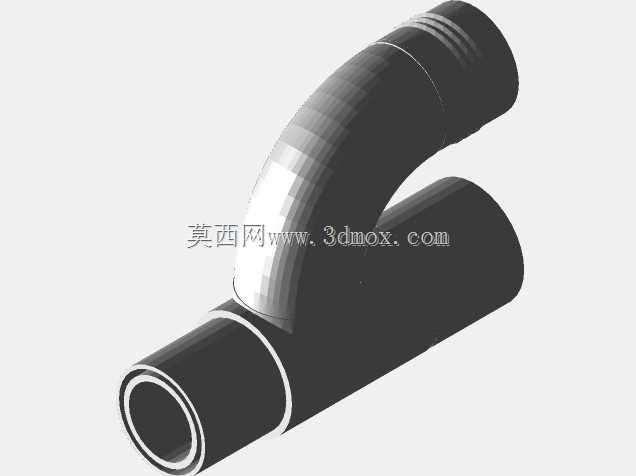

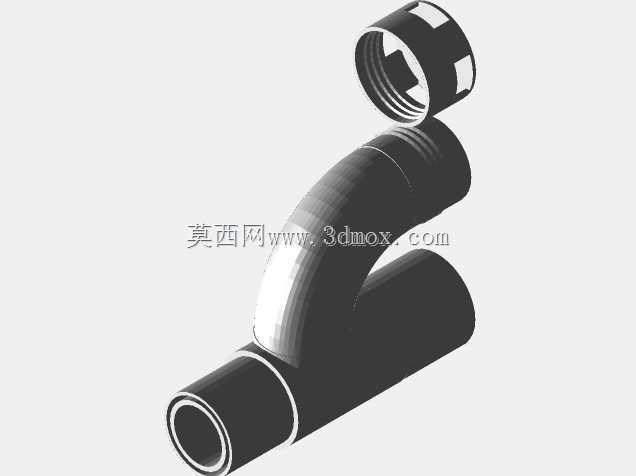

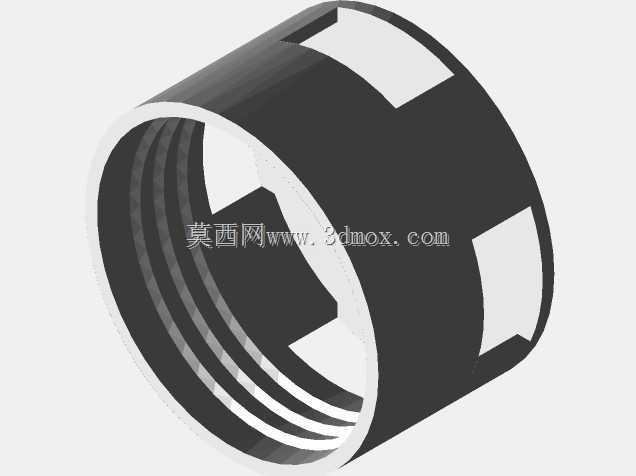

　　中间的弯管主体采用90°弧形过渡，内壁做了光滑圆弧处理，没有直角突变结构，能最大程度降低气路输送过程中的阻力，避免供气压力在转接处出现不必要的损耗，弯管的壁厚均匀，既可以承受常规呼吸回路的正压供气压力，也不会因为壁厚过大导致整体重量过高，增加管路末端的下坠拉力。与弯管配合的调节挡帽采用内螺纹旋接结构，和内部的阀芯弹簧组件共同构成流量调节结构：旋动挡帽时，可以改变弹簧对阀芯的预紧压力，进而调整阀芯的开启阈值，当回路内压力超过设定值时，阀芯会自动顶开泄放多余气体，避免过高的气压冲入患者气道造成气压伤；当需要小流量供氧或是手动控制通气节奏时，也可以通过调整挡帽的旋入深度，改变气路的最大通流面积，实现近端的流量微调。

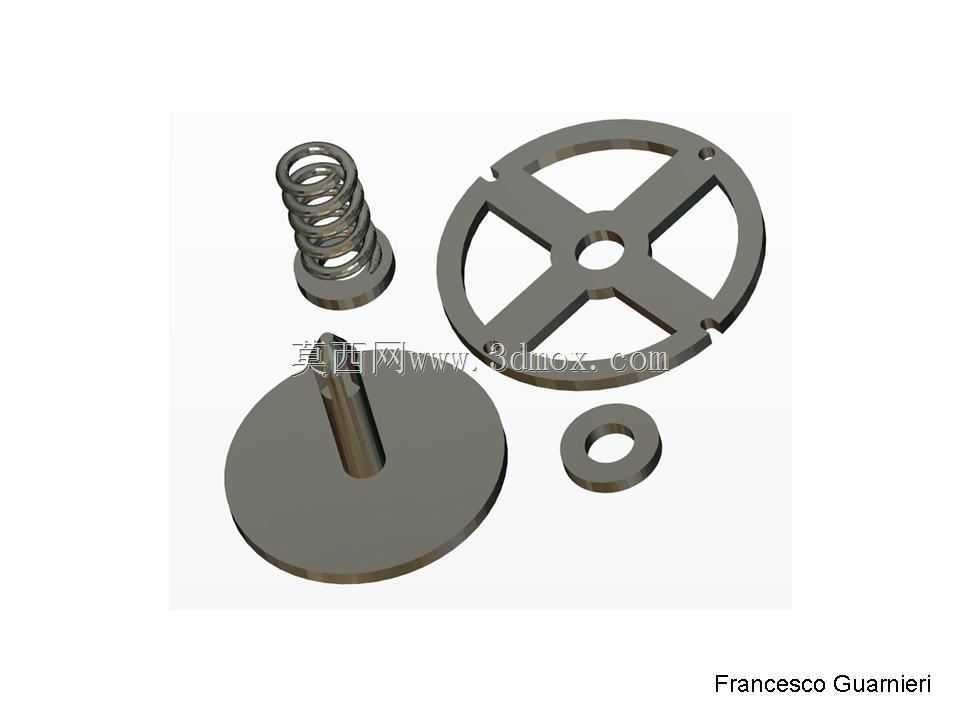

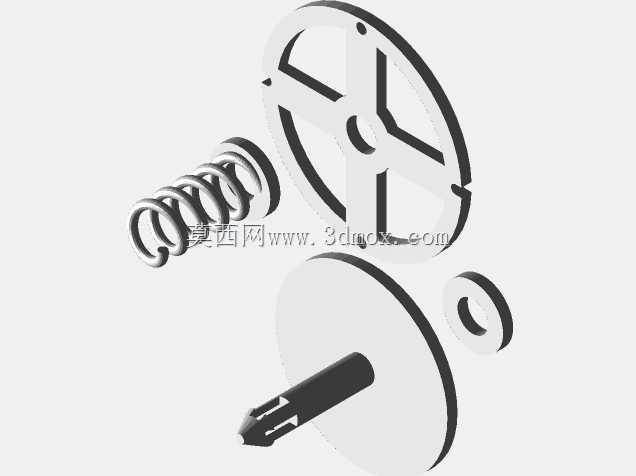

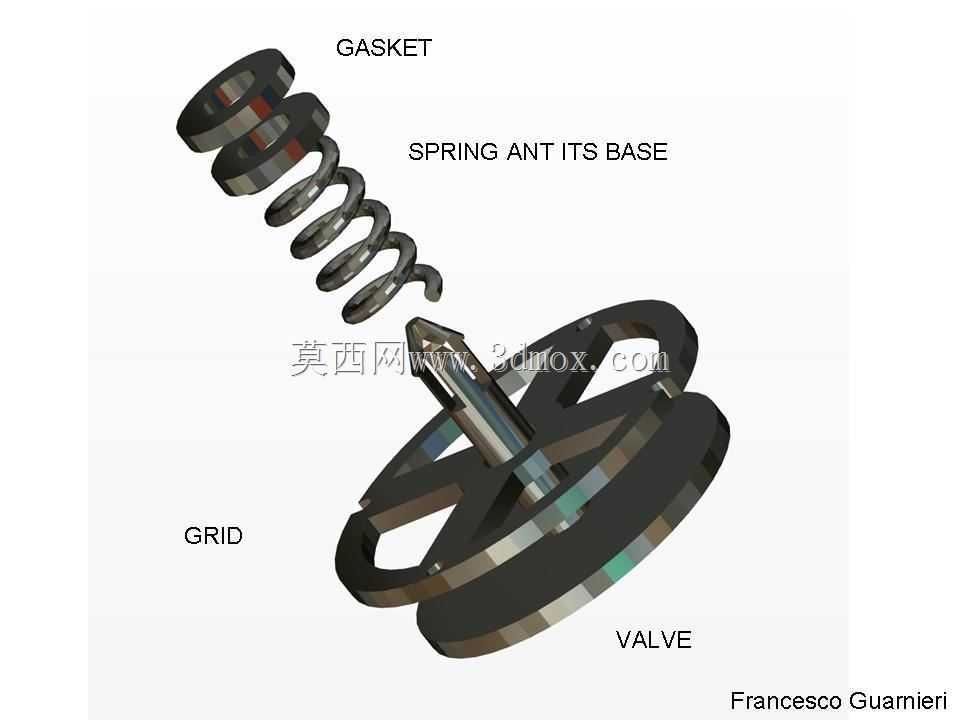

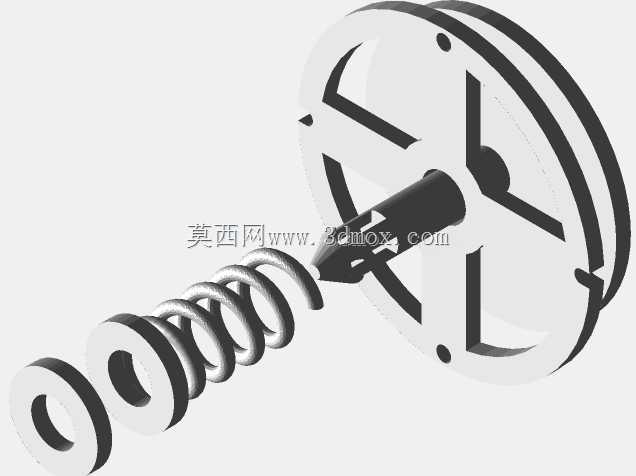

　　最内侧的阀芯组件采用一体式带导向筋的结构，弹簧套在阀芯的导向柱上，运动过程中不会出现偏斜卡滞，阀芯的密封面采用平面贴合结构，闭合状态下无内泄漏，能保证回路压力的稳定。从安装边界来看，整套组件的整体轮廓尺寸适配临床常规的呼吸管路布局，弯管的转弯半径经过优化，不会和周边的呼吸面罩、过滤器等部件产生空间干涉，所有外露的边缘都做了圆角钝化处理，没有尖锐棱角，避免在临床操作中划伤医护人员或是刺破管路。

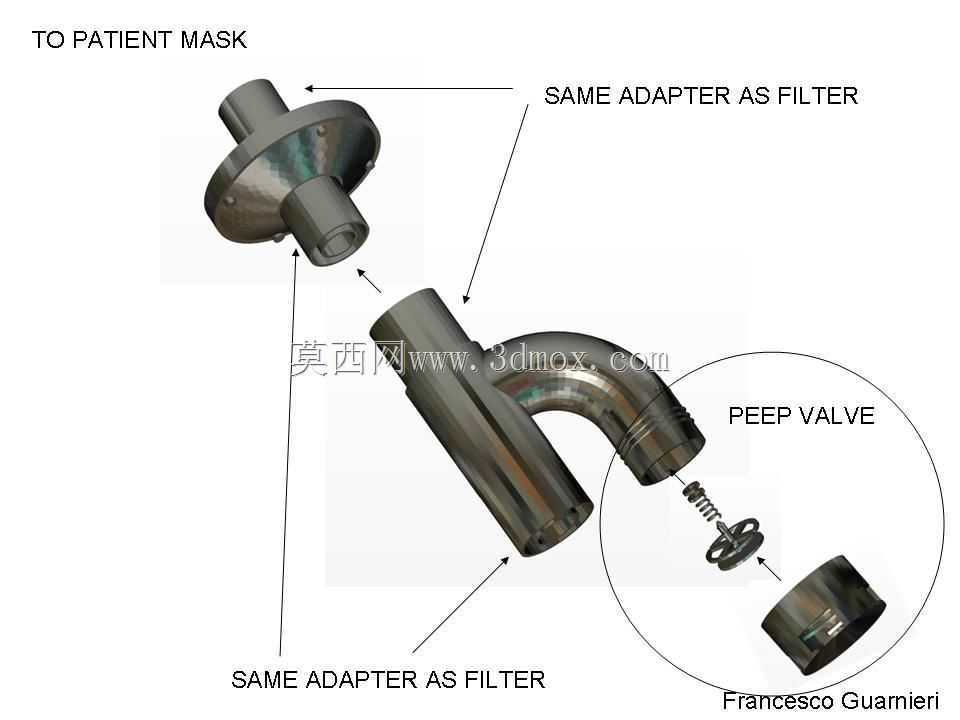

　　在实际使用场景中，这款转接件可以直接串接在麻醉过滤器与后续呼吸管路之间，不需要对现有设备做任何改装，当需要更换不同规格的管路时，只需将对应管路插在适配器端即可快速完成连接，遇到需要调整近端供气压力的场景，不用在设备端调整总参数，直接在转接件处微调挡帽即可快速完成设置，尤其适合急救复苏、野外临时麻醉点位等设备配置不全的场景，能快速搭建起稳定的呼吸供气回路。设计过程中，所有与气体接触的内壁都遵循医疗气路部件的设计要求，没有卫生死角，圆弧过渡的结构也方便后续的清洗消毒，部件之间的连接螺纹采用标准细牙螺纹，旋合手感顺畅，不会出现卡顿或是滑牙的问题，弹簧的刚度经过匹配，既可以保证压力调节的灵敏度，也不会因为刚度过大导致调节时需要施加过大的扭力，单手即可完成压力调整操作。
