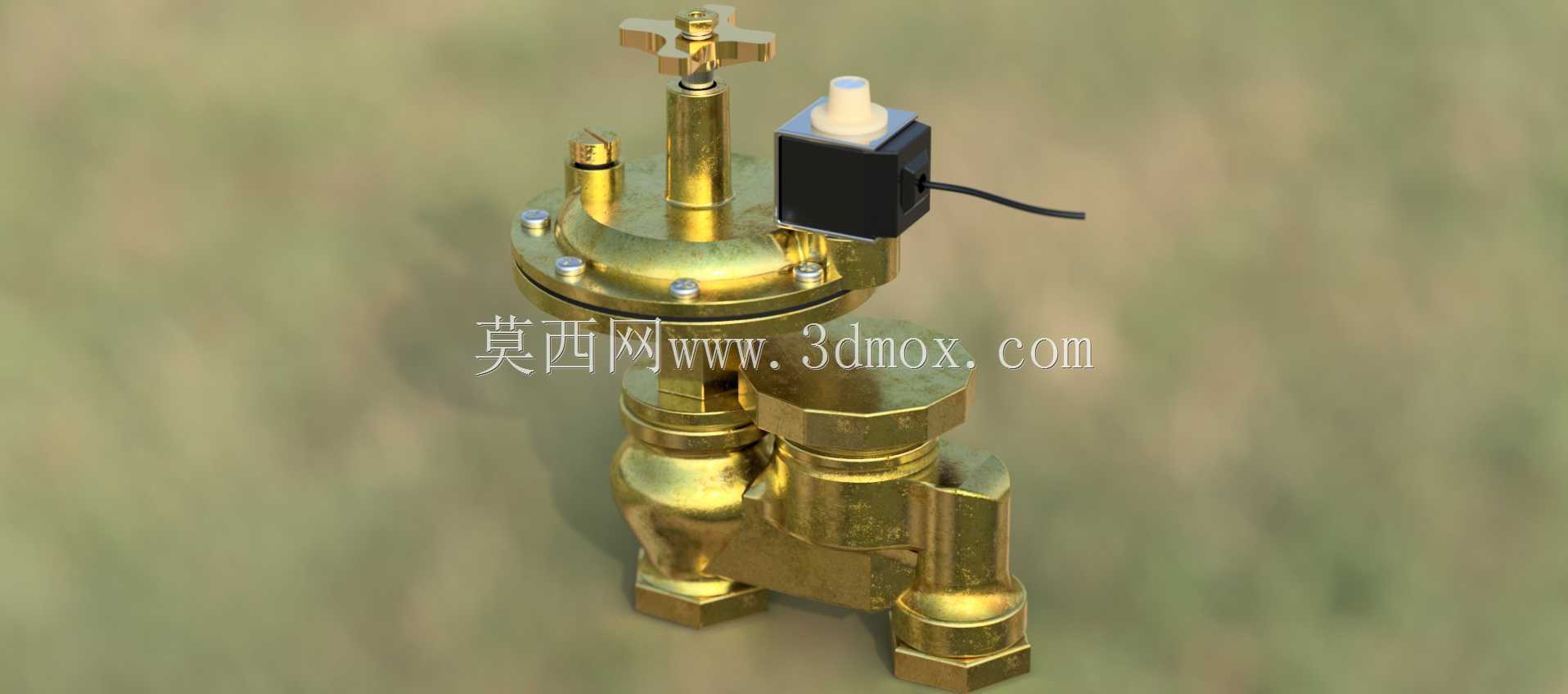

Orbit57065自动防虹吸喷水阀结构设计

　　在民用供水、园林灌溉、小型流体输送管路系统中，防虹吸类阀件是不可或缺的安全组件，其核心作用是避免管路因负压产生倒吸现象，防止下游介质回流污染上游供水端，这款Orbit57065自动防虹吸阀正是针对这类场景开发的专用阀件。从实际应用来看，这类阀件常被安装在户外喷灌系统的支路前端、小型供水设备的出水端，或是需要间歇性供水的工位管路中，当管路正常供水时，阀体内腔在水压作用下保持通路，水流可顺畅通过阀件输送至末端喷水组件；当上游供水停止、管路内产生负压时，阀内的防虹吸结构会自动开启通气孔，打破管路内的真空状态，从根源上阻止下游的水或是混杂杂质的介质倒灌回上游供水管网，避免水质污染或是管路组件因负压产生形变损坏。

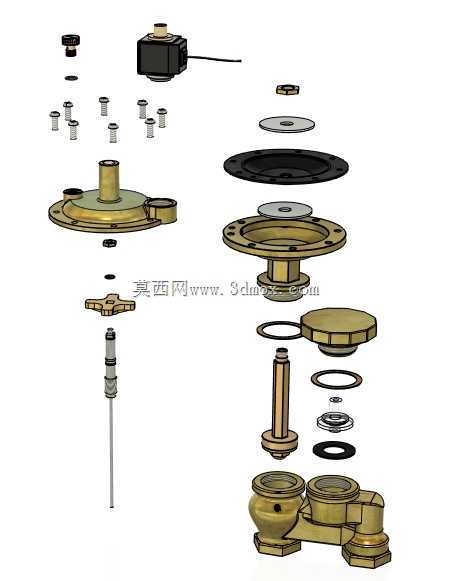

　　从结构设计层面来看，这款阀件采用了分体式组合结构，主体分为进水连接端、阀腔主体、出水调节端三个核心部分，进水端采用法兰式连接结构，端面上均匀分布6个螺栓安装孔，可与对应通径的管路法兰通过螺栓紧固连接，密封面预留了密封垫安装槽，安装时只需匹配对应厚度的橡胶密封垫即可保证连接位置的密封性能，无需额外加工密封结构。阀腔主体是整个阀件的核心承载部分，内部集成了止回结构与防虹吸通气结构，正常通水时，水流压力推动内部止回阀芯抬起，同时封堵住侧壁的通气孔，保证阀件内部流道完全封闭，不会出现漏水现象；当管路失压时，阀芯在复位弹簧的作用下回位，同时带动通气孔的密封塞脱离，让外界空气可以进入阀腔内部，快速平衡管路内外的压力差，阻断虹吸效应的产生。出水端采用了侧出式结构，搭配了可调节的流量控制旋钮，旋钮通过细牙螺纹与阀腔连接，旋转旋钮时可以改变内部流道的过流面积，从而调节末端出水的流量大小，适配不同场景下的喷水需求。

　　从安装边界来看，这款阀件的整体外形为偏心式结构，进水法兰端面到出水端最外侧的长度尺寸适配常规1寸通径的管路安装空间，阀体底部预留了固定安装支耳，可通过螺栓将阀件固定在安装支架或是设备基座上，避免管路通水时产生的水锤效应导致阀件晃动移位。需要注意的是，安装时必须保证阀件的通气孔位置处于竖直向下或是水平朝向，不能将通气孔朝上安装，避免外界的灰尘、积水进入通气孔造成堵塞，导致防虹吸功能失效。另外，阀件的所有活动部件都采用了自润滑的工程塑料与不锈钢材质搭配，长期在水环境下工作不会出现锈蚀卡滞的问题，内部的密封件采用耐老化的丁腈橡胶材质，可在常规常温的供水环境下长期工作，无需频繁更换密封配件。

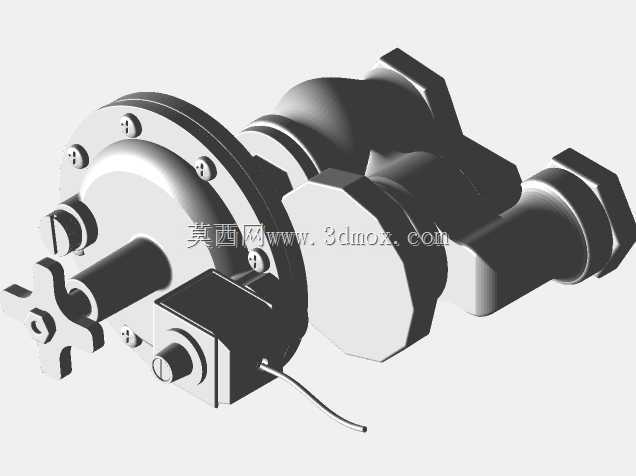

　　在建模逻辑上，这款阀件的三维结构完全按照实际加工装配关系搭建，每个零件的装配间隙都参考了实际阀件的公差要求，比如阀芯与阀腔的配合间隙控制在0.1mm到0.15mm之间，既保证阀芯可以灵活往复运动，又不会因为间隙过大导致密封失效；螺栓连接位置的孔位完全匹配标准法兰的孔距参数，可直接导出工程图用于生产加工参考。流道部分的建模采用了等壁厚设计，阀体外壳的壁厚均匀控制在3mm左右，既保证了阀体的结构强度，可承受最高1.0MPa的工作水压，又不会因为壁厚过大造成材料浪费。侧面的调节旋钮位置做了防滑滚花结构，实际使用时徒手即可旋转调节流量，不需要借助额外的工具，提升了现场调试的便捷性。
