带GD&T形位公差标注的法兰盘工程图

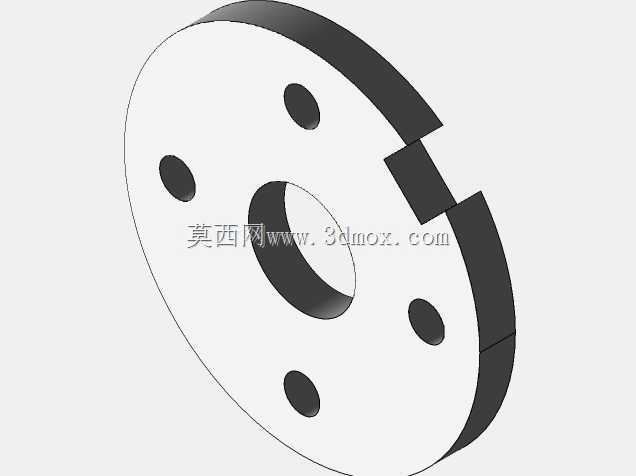

　　这类带完整GD&T形位公差标注的法兰盘零件，在流体输送管路连接、旋转设备轴端对接、压力容器端盖密封等场景中应用极为广泛，是工业装配环节里实现刚性连接、密封承压、扭矩传递的核心基础零件。从实际装配需求出发，这类盘类零件的设计首先要匹配对接端的安装孔位分布，图中所示的法兰采用圆周均布的通孔设计，安装孔的位置度公差直接决定了现场装配时能否顺利穿入螺栓，避免出现孔位错位导致的强制装配问题，减少装配应力对连接可靠性的影响。

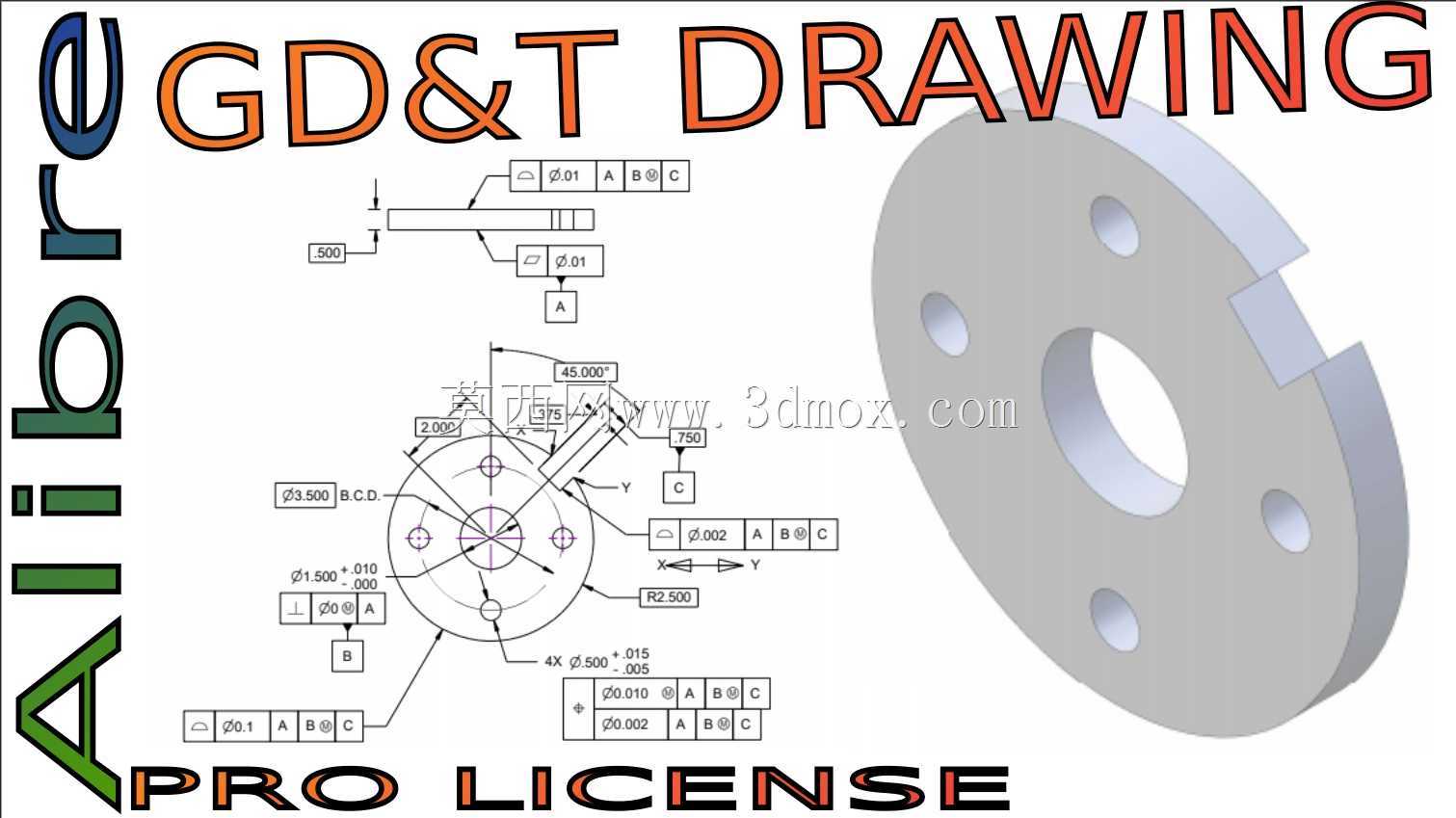

　　在形位公差的标注逻辑上，图中以法兰中心内孔的轴线作为基准A，以此为基准约束端面的平面度、安装孔的位置度、外圆的同轴度，这一基准选择完全贴合实际装配的定位逻辑——法兰装配时通常以中心内孔与对接轴或管道止口配合实现径向定位，再通过端面贴合实现轴向定位，基准体系的搭建完全还原了真实的装夹定位顺序，能有效指导加工与检测环节的基准统一，避免因基准不重合带来的尺寸链误差。

　　从尺寸设计来看，法兰中心通孔的尺寸公差直接决定了与配合件的配合性质，若采用间隙配合需控制最小间隙满足装配便利性，若采用过渡配合则要兼顾定位精度与装拆难度；端面的平面度公差要求，是为了保证法兰连接时密封垫片的受压均匀，避免因端面翘曲出现密封泄漏，尤其是在承压管路、真空设备的应用场景中，端面平面度超差会直接导致密封失效，引发介质泄漏、压力不足等故障。圆周均布的安装孔除了位置度要求外，还标注了孔径的尺寸公差，确保螺栓能够顺利穿过，同时孔位的角度偏差控制也纳入了位置度的综合管控中，替代了传统的角度尺寸标注，更符合现代几何尺寸与公差的标注规范，能够更全面地管控孔组的实际位置偏差。

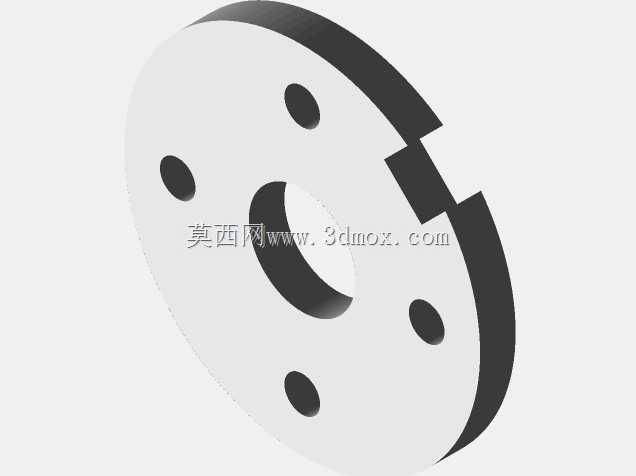

　　设计过程中，这类法兰的厚度尺寸需要根据实际承压等级、螺栓预紧力的大小进行核算，避免在螺栓锁紧时法兰出现翘曲变形；外圆的尺寸公差则根据是否有外圆配合需求进行设定，若法兰外圆需要与护罩、定位套等零件配合，则需要标注相应的尺寸公差与同轴度要求，若无配合需求则可适当放宽公差要求降低加工成本。零件边缘的缺口结构，是为了适配装配场景中的防转需求或是避让周边结构，缺口的位置尺寸与形位公差同样以中心基准进行标注，确保装配时缺口能够准确对准避让位，不会出现干涉问题。

　　在加工工艺层面，这份GD&T工程图能够直接指导数控车、钻床或是加工中心的工序安排：首先通过三爪卡盘装夹毛坯车削一端端面与中心内孔，建立初始基准，再掉头装夹车削另一端端面与外圆，保证两端面的平行度与外圆对内孔的同轴度，最后在加工中心上以中心内孔和端面定位，钻削圆周均布的安装孔、加工边缘缺口，所有工序的定位基准与图纸标注的基准体系保持一致，能够最大程度减少装夹误差带来的形位公差超差。检测环节则可以通过三坐标测量机，以基准A为参考，逐一检测各形位公差项目的实际偏差，判断零件是否满足设计要求，避免不合格零件流入装配环节。

　　这类带规范GD&T标注的工程图，相比传统的线性尺寸标注，能够更清晰地传递设计意图，明确各几何要素的功能要求，减少加工与检测环节对图纸的误读，在跨部门协作、外协加工等场景中，能够有效降低沟通成本，保证零件的加工精度与装配一致性，是机械结构设计中盘类连接零件的典型设计范例。
