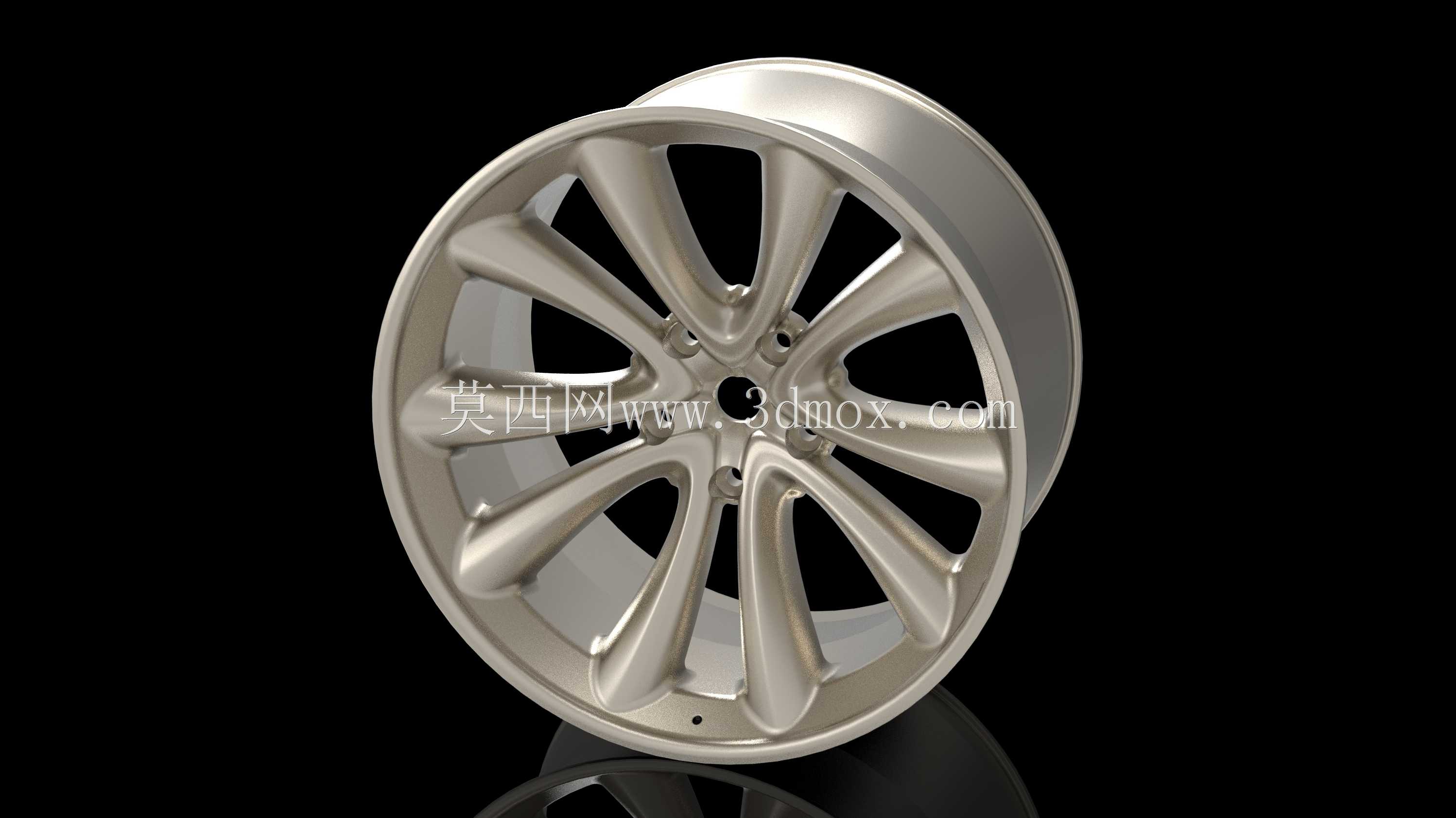

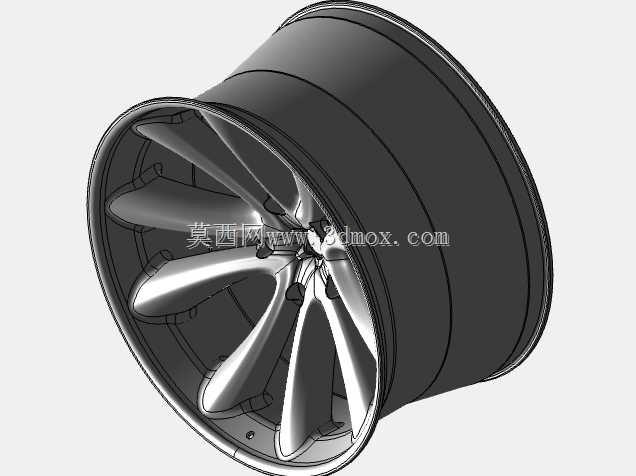

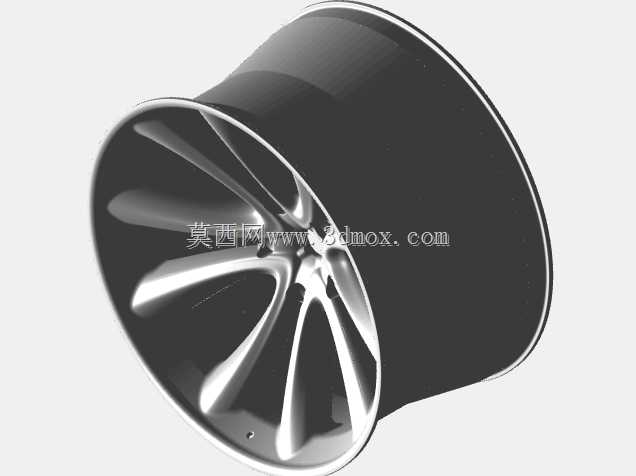

乘用车通用多辐条铝合金轮毂结构设计

　　这款铝合金轮毂的结构设计，首先要匹配乘用车日常行驶的全场景载荷需求，不管是城市铺装路面的高频通勤、城郊非铺装路面的颠簸冲击，还是高速行驶时的动平衡稳定性，都在结构校核阶段做了多轮工况模拟。从安装边界来看，中心定位孔采用乘用车常规的台阶式定位结构，能够和轮轴端的定位凸台精准贴合，避免装配后出现径向跳动；周边的螺栓孔分布圆直径适配主流A级、B级家用轿车的轮毂轴承安装位，孔位做了沉头倒角处理，既可以让轮毂螺栓的锥面/球面压紧面完全贴合，也能避免装配时螺栓孔边缘出现应力集中，长期行驶后产生裂纹。轮辋部分的宽度、法兰边高度符合常规乘用车轮胎的装配标准，胎圈座位置做了符合行业规范的圆角过渡，轮胎安装时不会刮伤胎圈钢丝层，充气后胎圈能够和轮辋紧密贴合，高速行驶时不会出现轮胎脱圈的风险。

　　辐条的设计没有一味追求视觉效果，每根辐条的截面都做了变厚度处理，靠近轮心安装盘的位置厚度更大，向轮辋方向逐渐收窄，这种变截面结构一方面可以把路面传递来的冲击载荷均匀分散到整个轮盘，避免局部应力过大导致辐条断裂，另一方面也能在保证结构强度的前提下尽可能降低轮毂整体重量，减少簧下质量，提升车辆的悬挂响应速度和操控表现。辐条之间的镂空区域经过通风面积校核，车辆行驶时气流可以顺畅穿过镂空区域，带走刹车盘和刹车片摩擦产生的热量，避免长距离下坡或者频繁制动时刹车系统温度过高出现热衰减，提升制动安全性。轮毂的轮缘位置做了加厚处理，日常行驶中如果遇到路肩刮蹭，加厚的轮缘可以先承受冲击，避免轮辋主体变形导致轮胎漏气，同时轮缘的轮廓设计也兼顾了轮胎拆装的便利性，维修店常规的扒胎设备可以顺利完成轮胎拆装，不会损伤轮辋表面。

　　从实际使用的角度出发，这款轮毂的背面安装面做了全平面精加工处理，和刹车盘、轮毂轴承的结合面平面度控制在合理公差范围内，装配后不会出现结合面缝隙导致的车轮抖动问题。气门嘴安装孔设置在相邻两根辐条之间的位置，既不会被辐条遮挡影响充气操作，也能避免气门嘴在车辆行驶中被路面飞溅的石子击打损坏。整个轮毂的外形曲面做了顺滑过渡处理，没有尖锐的棱角，一方面可以降低行驶时的风阻，另一方面也能减少泥水、灰尘在轮毂表面的附着，日常清洗更加方便。在结构强度校核阶段，针对径向疲劳、弯曲疲劳、13度冲击这三项轮毂行业核心测试工况都做了模拟验证，材料选用常规铸造铝合金的性能参数，确保在额定载荷下循环次数满足使用要求，冲击工况下不会出现辐条断裂、轮辋漏气的问题，能够覆盖家用乘用车全生命周期的使用需求。
