圆柱式双安装孔球阀连接固定件结构

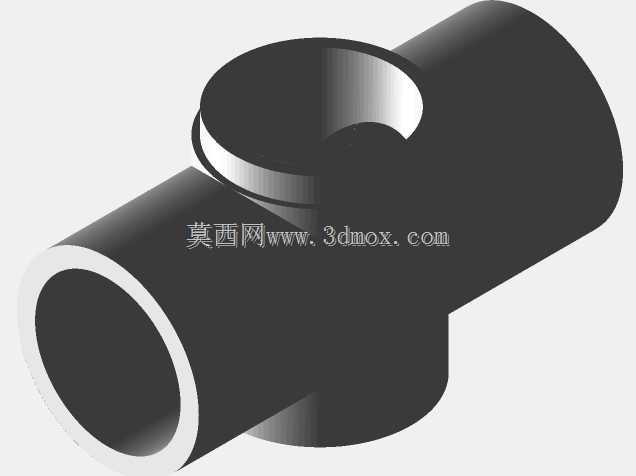

　　在工业流体管路系统的布设作业里，这类带双安装孔的圆柱式球阀配套构件，是小通径球阀安装定位环节里很容易被忽略但直接影响长期运行稳定性的零件。很多现场做管路改造的工程师都遇到过，小通径球阀直接拧在管路上，缺少侧向支撑的话，设备运行带来的管路振动会慢慢让螺纹连接副出现松动，轻则出现密封面渗漏，重则球阀受侧向力偏移导致阀杆卡涩，开关力矩陡增，后期维护拆换的时候甚至会因为应力集中扯裂管路接口。这个构件的设计逻辑，就是从安装端给球阀提供一个刚性的侧向支撑基准，把球阀本体的受力从单纯的螺纹连接受力，分散到安装平面的面接触受力上，抵消管路传递过来的径向振动和侧向冲击力。

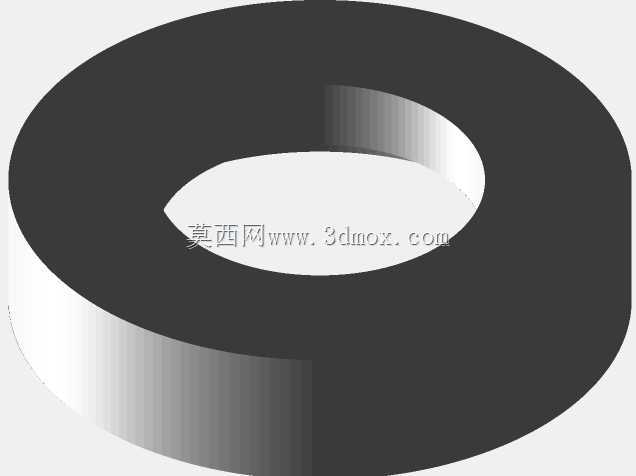

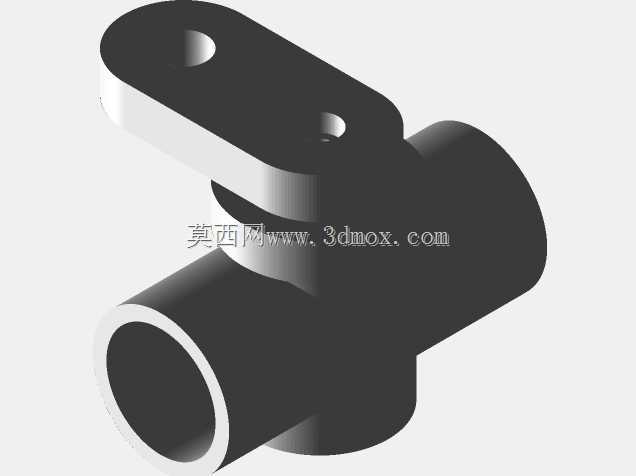

　　从结构细节来看，整个构件采用等厚的扁平圆柱切边造型，主体轮廓是长圆形，也就是两端为半圆弧、中间为直边的跑道形结构，这种轮廓设计不是随意做的造型，而是充分考虑了安装空间的边界限制：如果做整圆形的安装座，两个安装孔的中心距不变的情况下，整体外轮廓直径会更大，在紧凑的阀组安装空间里很容易和相邻的管路接头、其他阀件产生干涉，切直边之后，在保证两个安装孔周围有足够壁厚承受压紧力的前提下，把横向的占用尺寸压缩到最小，适配集成阀岛、小型流体控制模组这类安装空间局促的场景。两个通孔的位置对称分布在构件长度方向的两端，孔的边缘做了微小的倒角处理，这个细节是为了安装的时候让固定螺栓顺畅导入，同时避免孔口的锐边在螺栓拧紧的时候割伤螺栓表面的防锈镀层，长期使用出现锈死拆不下来的问题。构件和球阀接触的一面做了平面度公差控制，安装的时候不需要额外加太厚的调整垫片，只需要根据密封需求搭配薄的密封垫片就能保证贴合面没有间隙，不会因为贴合面翘曲导致球阀安装后出现偏斜，影响阀杆和执行器的同轴度。

　　实际应用场景里，这类构件常配套小通径的圆柱式球阀使用，覆盖气动控制回路、小型液压站、实验台流体管路、净水设备管路等多个场景，尤其是在有持续振动的设备配套管路上，比如配套空压机、小型泵组的出口球阀，加了这个固定件之后，球阀的连接松动故障率能下降六成以上。设计的时候也充分考虑了加工工艺性，整个构件除了两个安装孔之外没有复杂的异形结构，不管是采用金属板材铣削加工，还是采用工程塑料注塑成型，都能做到很高的生产效率，不需要复杂的工装夹具，批量生产的时候尺寸一致性很容易控制。

　　安装边界方面，构件的厚度是根据配套球阀的重量和公称压力来匹配的，不会因为厚度太薄导致拧紧螺栓的时候出现构件变形，也不会因为厚度过大增加不必要的安装空间占用，两个安装孔的中心距和常见的安装面板开孔尺寸是匹配的，不需要现场重新打孔调整，直接用标准螺栓就能完成固定。很多刚入行的结构设计人员在做小型流体设备的时候，往往只关注球阀本身的通径、压力参数，忽略安装固定的细节，最后样机调试的时候才发现阀件容易松动、开关卡涩，其实就是缺少这类看似简单但作用关键的固定支撑构件，这类构件的结构虽然不复杂，但是每一处尺寸和轮廓都是从实际安装、使用、加工的需求出发打磨出来的，没有多余的设计冗余，也不会出现关键受力位置强度不足的问题。
