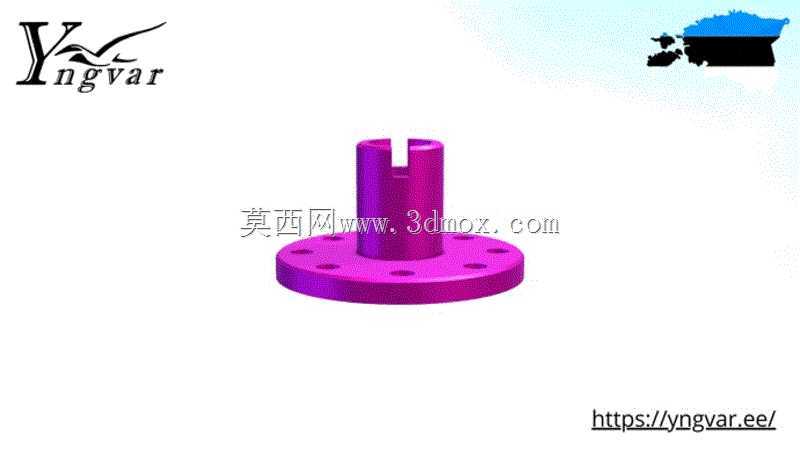

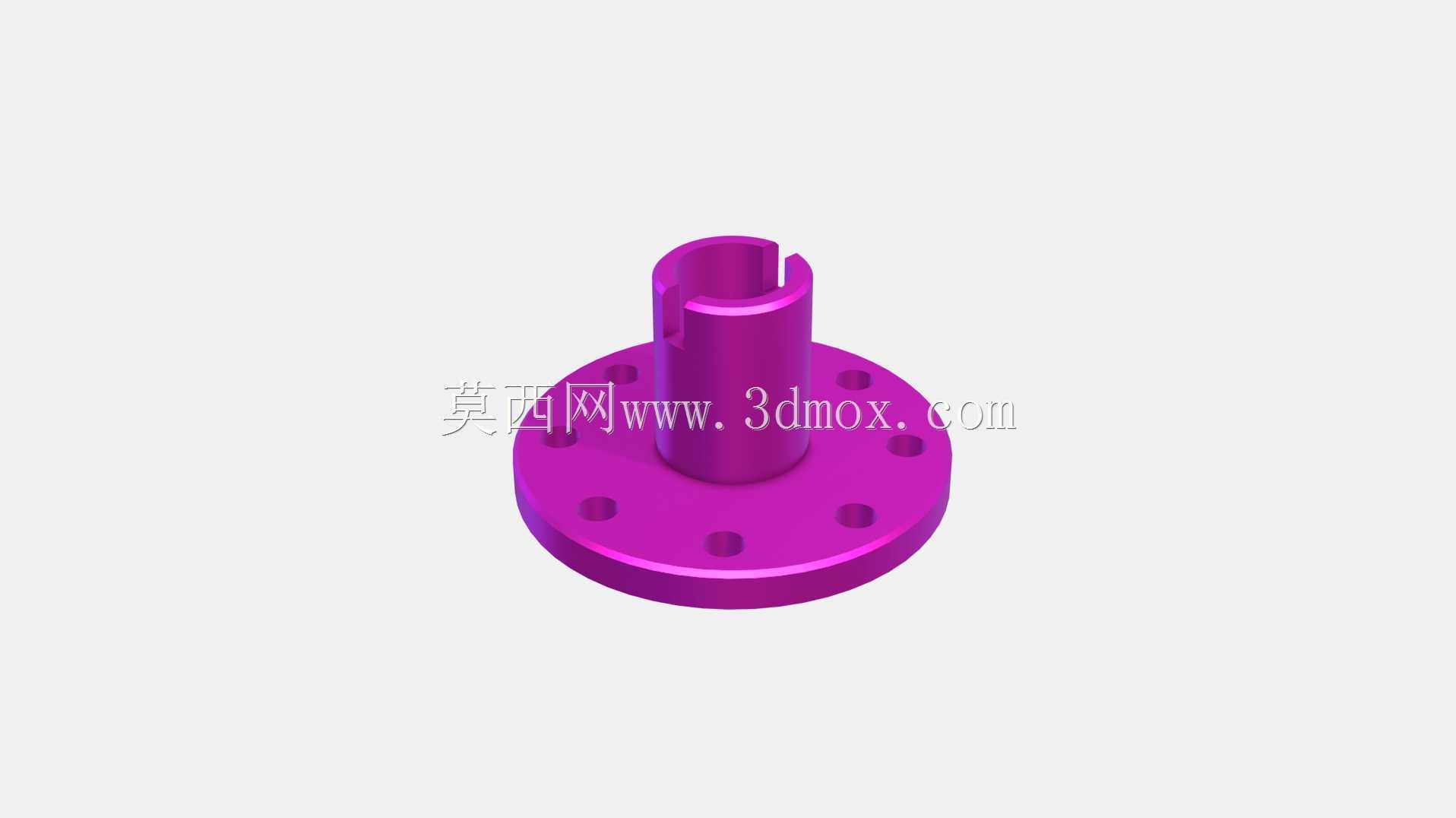

这类带法兰底座的开槽立式轴座构件,在轻工自动化输送线、小型实验台架搭建、桌面级3D打印设备传动模组里应用十分普遍,很多做非标设备改型的工程师在做轴端定位、小扭矩传动连接时,都会优先选用这类结构做支撑固定。从实际使用场景来看,它不需要额外加工复杂的安装沉孔,依靠法兰盘上的均布通孔就能直接固定在型材台面或者设备立板上,顶部的开槽结构可以直接卡入配套的光轴或者传动销,通过顶丝或者侧压螺栓就能完成轴件的锁紧固定,相比传统的一体式联轴器座,它的安装调整余量更大,在小载荷、低转速的传动场景里,拆装维护的效率能提升不少。

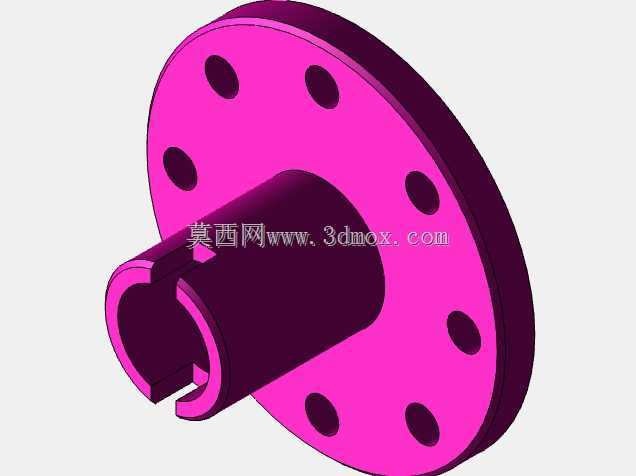

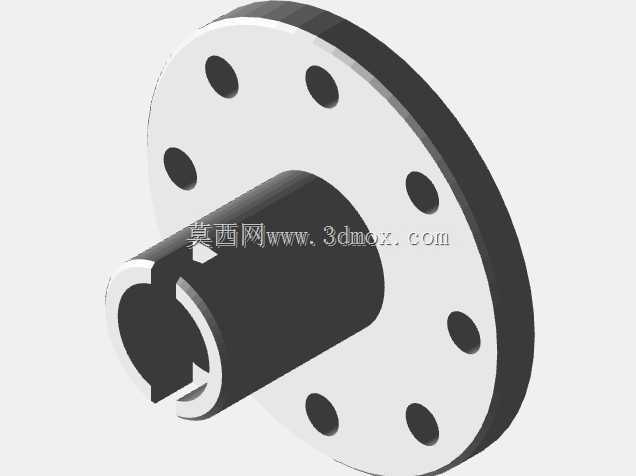

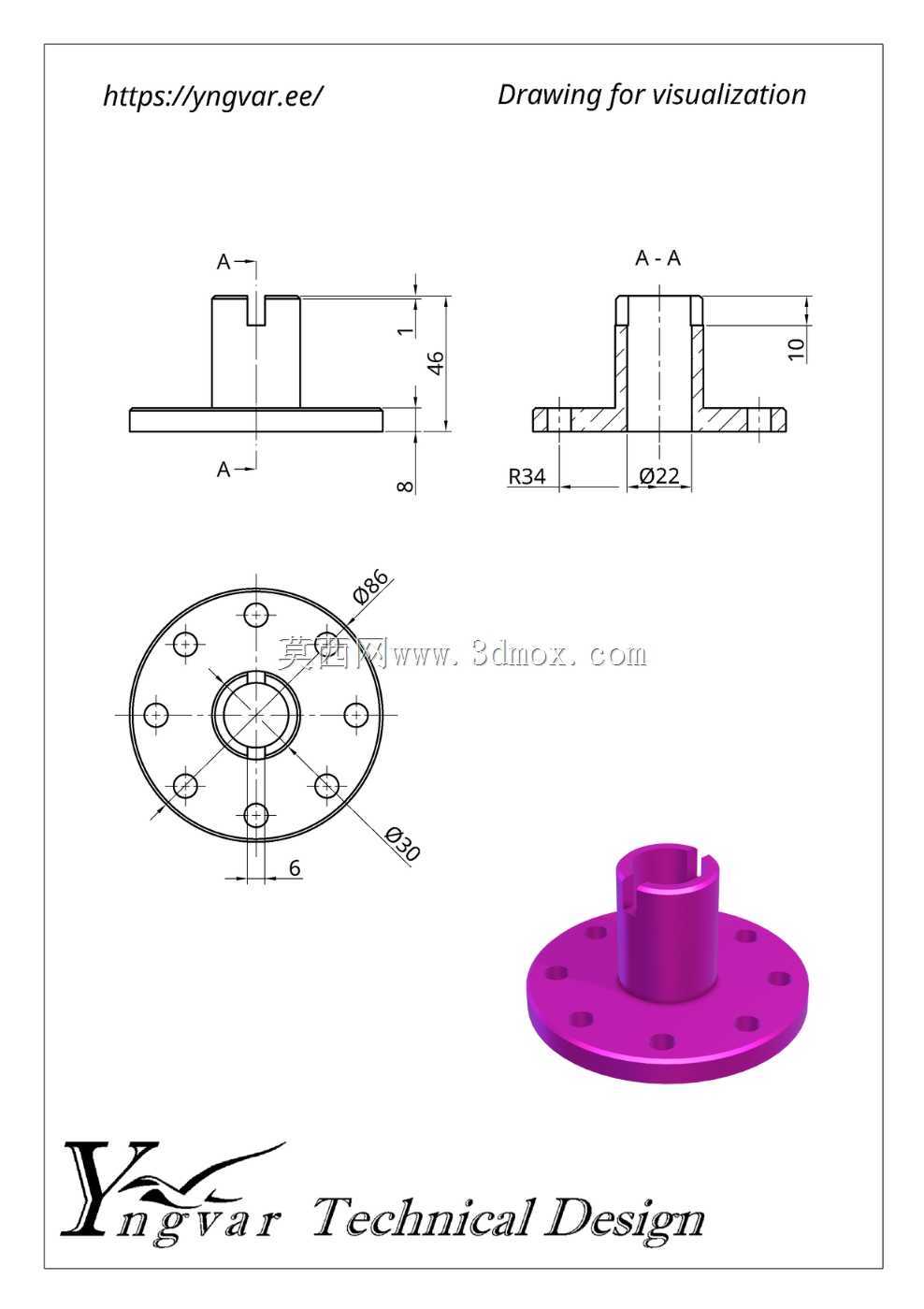

从设计思路上看,这个构件的法兰盘做了等厚处理,盘面上的6个安装孔采用圆周均布排布,孔位的中心距参考了常用的微型设备安装孔系标准,不管是搭配M3还是M4的内六角螺栓都能适配,不会出现孔位错位无法安装的问题。中间的立式轴段做了等直径设计,顶部的开槽宽度控制在轴径的三分之一左右,既保证了开槽位置有足够的夹紧形变余量,又不会因为开槽过深导致轴段的刚性不足,在承受径向载荷的时候不会出现轴段偏摆的问题。法兰盘和立式轴段的衔接位置做了小尺寸的圆角过渡,避免应力集中导致的连接位置断裂,很多新手建模的时候容易忽略这个过渡圆角,实际打印或者机加工出来的零件,在受冲击载荷的时候很容易在直角衔接位置开裂,这个细节处理能大幅提升零件的抗疲劳性能。
从安装边界来看,法兰盘的外径控制在常规微型安装座的适配尺寸范围内,整体高度不会占用过多的设备竖向空间,在空间紧凑的小型设备内部也能顺利布置。安装的时候不需要额外做定位销孔,依靠法兰盘的底面和安装面完全贴合,再配合圆周均布的螺栓锁紧,就能保证足够的安装同轴度,顶部的开槽方向可以根据实际走线或者传动方向做调整,锁紧之后不会出现轴件周向转动的问题。在实际选型的时候,要注意匹配对应的轴径尺寸,这个构件的内孔和立式轴段的壁厚做了等强度设计,在额定的夹紧力范围内,不会出现夹裂内孔或者夹持力不足导致轴件打滑的问题。
这类零件在做原型验证的时候,大多采用3D打印的方式做快速样件,因为它的结构没有复杂的倒扣或者内腔,打印的时候不需要添加过多的支撑,打印完成之后只需要简单去除支撑毛刺就能直接装配测试,相比传统的机加工方式,能大幅缩短原型验证的周期。在正式量产的场景里,它也可以采用铝合金车削加工的方式制作,表面做阳极氧化处理之后,耐磨性能和防锈性能都能满足工业场景的长期使用要求。很多做小型传动模组设计的工程师,会把这个构件作为标准件纳入自己的常用零件库,在做不同项目的时候只需要调整对应的内孔尺寸和法兰盘安装孔位,就能快速适配不同的设备需求,不需要从零开始建模,能节省不少设计时间。
在实际使用过程中,这个构件的承载能力主要由立式轴段的直径和法兰盘的厚度决定,在小扭矩的同步带传动、轻载凸轮机构里,它完全可以替代成本更高的标准立式轴承座,因为它不需要额外嵌入轴承,直接依靠自身的内孔和轴件做间隙配合,在转速不高、载荷不大的场景里,运行的稳定性完全能满足使用要求,而且整体的零件成本更低,装配步骤更少,很适合用在对成本控制比较严格的民用小型设备、教学实验装置里。需要注意的是,在安装锁紧顶部开槽的时候,锁紧螺栓的扭矩不能超过材料的屈服强度,不然会导致开槽位置出现不可逆的形变,后续夹持力会大幅下降,这点在装配指导文件里需要明确标注扭矩范围,避免一线装配人员因为用力过大导致零件报废。
