DIY数控设备用XY轴传动执行机构

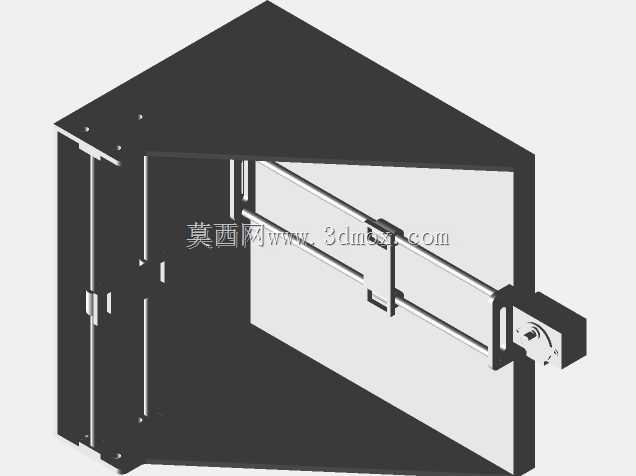

　　这套XY轴传动执行机构，主要面向小型DIY数控加工设备的搭建场景，适配桌面级雕刻、小型工件铣削、软材质点位加工等轻载加工需求，是桌面级数控设备核心的运动执行单元。从实际应用场景来看，这类结构常被个人DIY爱好者、小型工作室用来搭建低成本桌面CNC，用来加工亚克力、软铝、PCB板、木质工件等低切削载荷的加工对象，不需要重型机床的高刚性结构，在有限的桌面空间内实现两轴平面内的精准点位移动与轨迹进给。从功能特性上看，该机构采用双光轴作为直线运动导向载体，搭配滑动块实现X方向的直线往复运动，光轴两端通过安装座固定在侧立支撑板上，保证导向基准的平行度，避免运动过程中出现卡滞、爬行的问题；驱动端通过步进电机安装座将动力单元固定在结构端部，通过传动副带动滑动块沿光轴方向移动，Y向的运动则依托侧立板与后部支撑框架的连接结构实现，两个方向的运动组合即可覆盖加工平面内的所有点位坐标。

　　设计思路上，整体采用框架式焊接或拼装的钣金支撑结构，后部的斜向支撑筋板用来提升整个悬臂结构的刚性，避免滑台伸出到最大行程时出现结构下挠，影响加工精度；所有安装孔位都做了统一的孔距适配，既可以搭配常见的42、57系列步进电机安装，也能适配不同直径的直线光轴、不同导程的传动丝杆，给DIY搭建留出足够的改装余量，不需要额外做二次打孔加工就能完成组装。从安装边界来看，整个机构的侧向安装板预留了与设备主机架连接的固定孔位，安装时需要保证两轴导向件的垂直度，误差控制在0.05mm每百毫米行程以内，避免运动过程中出现憋劲、磨损加剧的问题；滑台的安装面预留了工件夹具或者主轴安装的螺纹孔，可直接固定小型风冷主轴、激光头等加工执行部件，不需要额外转接板。

　　结构的运动行程设计覆盖了桌面级加工常用的200-300mm加工幅面，足够满足小型零件的加工需求，整体外形尺寸控制在桌面设备可容纳的范围内，不会占用过多工作台空间。在实际装配过程中，光轴与安装座的配合采用过渡配合，装配时需要保证两根光轴的平行度，可通过百分表打表调整后再锁紧固定螺丝；滑动块内的轴套需要提前加注润滑脂，降低运动过程中的摩擦阻力，提升运动平顺性，减少长时间运行后的磨损量。驱动端的电机安装座与传动副的同轴度需要在装配时调整到位，避免电机轴承受径向力，缩短电机轴承的使用寿命。

　　整个结构没有采用复杂的铸件机身，而是使用钣金折弯件与标准型材拼装，大幅降低了加工难度与制作成本，非常适合个人DIY场景下的加工制作，不需要大型加工设备就能完成所有结构件的制作，普通的钣金切割、钻孔设备就能满足加工要求。在实际运行过程中，该结构可承受的轴向载荷在5kg以内，适配轻载加工场景，进给速度可根据选配的传动副导程调整，搭配常见的1605丝杆时，进给速度可达到0-3000mm/min，满足小型CNC的加工进给需求；如果搭配同步带传动，还能进一步提升运动速度，适配激光雕刻、绘图等需要高速进给的应用场景。结构的防护设计上，侧面的挡板可以阻挡加工过程中产生的切屑飞溅到光轴与传动副上，减少杂质进入运动副造成的磨损，延长机构的维护周期，日常使用只需要定期清洁光轴表面、补充润滑脂即可，不需要复杂的维护操作。
