SCUTTLE机器人铝挤压件配套端盖结构

　　在移动巡检机器人、小型AGV底盘的结构搭建场景中，30x30规格铝挤压型材是搭建主体框架的核心基础型材，这类型材的端面防护、接口封装一直是结构设计中容易被忽略但直接影响设备运行可靠性的细节。本次涉及的端盖结构，正是针对SCUTTLE类开源移动机器人的30x30铝挤压框架端面设计的配套封装部件，主要用于封闭铝型材的敞口端面，避免型材内部腔体进入灰尘、碎屑、凝露，同时为型材端部的热嵌安装件提供定位与防护支撑。

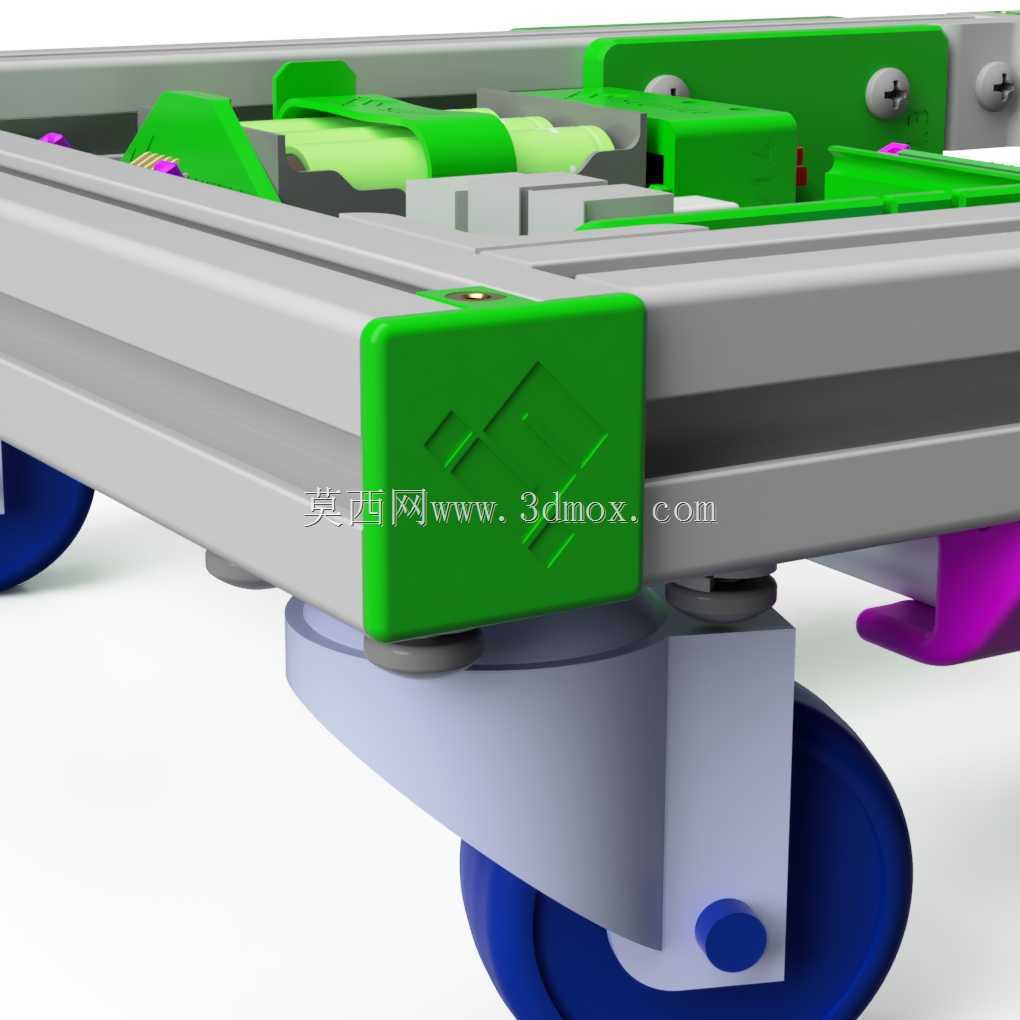

　　从实际使用场景来看，这类端盖直接安装在机器人底盘框架的型材端部，日常运行中会面临地面溅水、行进带起的颗粒物冲击、拆装维护时的磕碰等工况，因此设计时首先考虑了安装的可靠性与维护便捷性。结构上采用嵌入式配合思路，端盖的嵌入部分尺寸与30x30铝挤压型材的内型腔尺寸做适配公差，装配时可直接卡入型材端面，不需要额外打胶或者复杂的卡扣结构，配合M3紧定螺钉从侧面锁紧，能够避免机器人行进过程中因持续振动出现端盖松脱的问题。

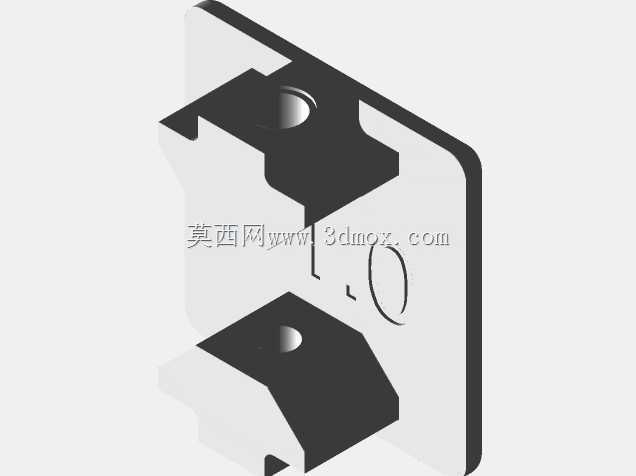

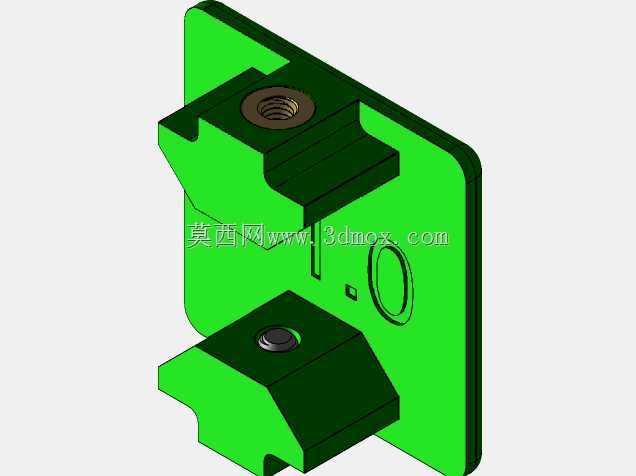

　　设计过程中特意预留了热嵌件的安装空间，端盖对应位置做了避让沉台，能够兼容标准规格的M3铜制热嵌螺母，这类热嵌件是铝型材框架上外接传感器、线路支架、外覆板件常用的连接基础，端盖的避让设计不需要在型材端部额外做二次加工，装配时可以直接将热嵌件压入对应位置，端盖安装后既不会干涉热嵌件的装配，也能对热嵌件的边缘形成遮挡，避免外露的嵌件边缘勾扯线路或者积累杂物。

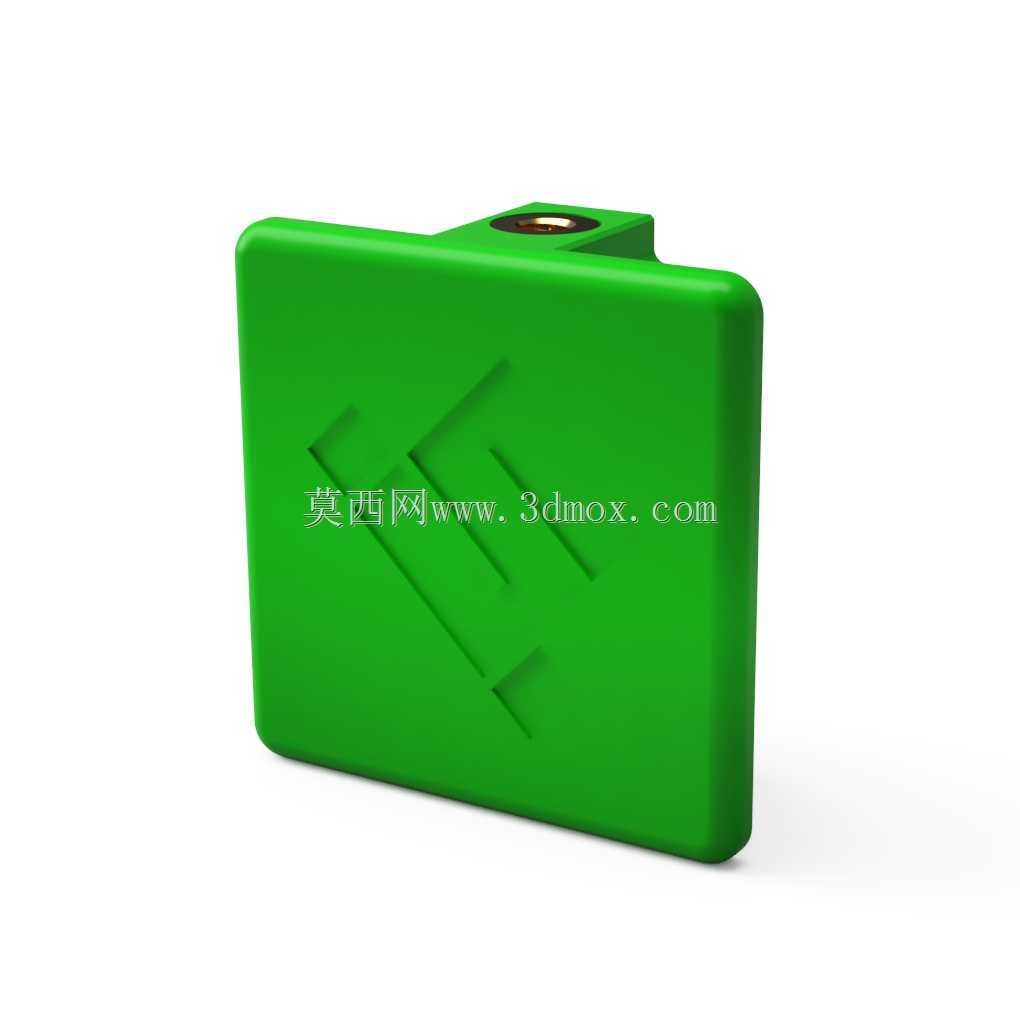

　　从安装边界来看，端盖的外轮廓与30x30铝型材的外截面尺寸保持齐平，安装后不会突出型材表面，不会影响型材侧面安装的行走轮、线路槽板、外护板的装配空间，端盖顶部预留的小型凸台结构，可作为型材端部的辅助定位基准，在多段型材拼接组装时，能够快速对齐端面位置，减少装配时的尺寸校准工作量。端盖的壁厚做了均匀化处理，整体壁厚保持在2mm左右，既能够满足日常磕碰的强度要求，也不会因为壁厚过大导致装配时与型材内筋产生干涉，转角位置全部做了R2的圆角过渡，避免尖锐边角在装配维护时划伤操作人员，也能减少应力集中，在受到侧向冲击时不容易出现开裂问题。

　　在功能拓展性上，该端盖的内腔尺寸留足了冗余空间，除了适配指定规格的热嵌件之外，也能够容纳同尺寸规格的其他线路接插件、小型接线端子，不需要额外修改端盖结构就可以满足不同配置机器人的端部走线需求。比如在搭载视觉传感器的SCUTTLE机器人配置中，端部型材需要引出摄像头的供电与信号线，端盖的预留空间可以直接让线材从端盖中心位置穿出，不需要在型材侧面额外开孔走线，能够保持型材侧面的安装平面完整性，方便后续加装其他辅助配件。

　　从结构设计的工程角度考量，这类端盖没有采用复杂的曲面或者异形结构，整体以规则的矩形结构为基础，表面的加强筋结构既提升了端盖平面的抗变形能力，也能在注塑加工时减少塑料件的缩痕问题，成型后平面度能够控制在0.2mm以内，与型材端面贴合时间隙均匀，不会出现局部缝隙过大导致杂物进入的问题。紧定螺钉的安装孔位做了沉头设计，螺钉锁紧后头部不会突出端盖侧面，不会与相邻安装的其他结构件产生运动干涉，螺钉孔的位置特意避开了型材本身的安装槽道，不会影响型材槽内滑块螺母的正常滑动，装配时不需要调整原有型材上的配件位置，就可以直接完成端盖的安装固定。

　　实际应用中，这类端盖除了用于SCUTTLE机器人的框架端部之外，所有采用30x30标准工业铝挤压型材搭建的小型设备框架、实验台支架、小型自动化设备机架，都可以适配使用，只需要确认型材内型腔的尺寸匹配，就可以直接替换安装，不需要修改原有框架的结构设计。相比传统的塑料堵头，这种带紧定螺钉锁紧、预留热嵌件安装空间的端盖，连接可靠性更高，拓展性更强，能够满足工业场景下小型移动设备的长期使用需求，减少日常维护中频繁更换端盖、清理型材内部杂物的工作量。
