带花键底座圆柱定位销轴结构设计

　　这类带花键结构底座的圆柱定位销轴，在自动化装配线的工装夹具、小型动力传输模组里应用十分广泛，日常做结构设计时经常会碰到这类需要兼顾周向防转与轴向定位的连接场景。从实际使用场景来看，这类零件常被用在需要频繁拆装的快换工装模块上，比如小型3D打印设备的挤出头快换机构、桌面级加工主轴的定位连接位，还有小型电子变压器的引脚定位工装里，都能看到类似结构的身影，它的核心作用是在两个需要精准对位的构件之间，同时实现径向定位、周向防转以及轴向的承载限位，避免连接部位在反复启停、小幅振动的工况下出现错位松脱。

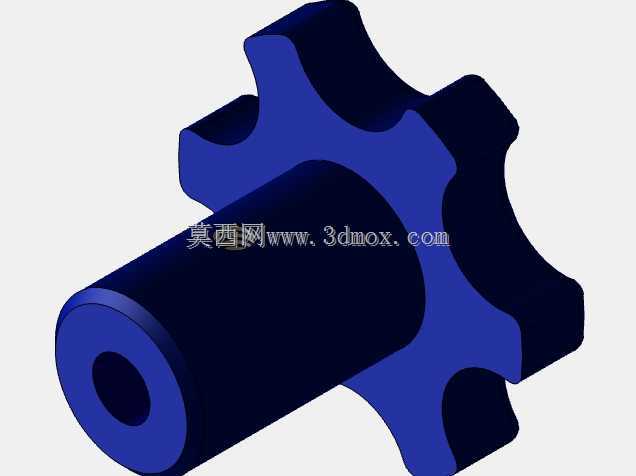

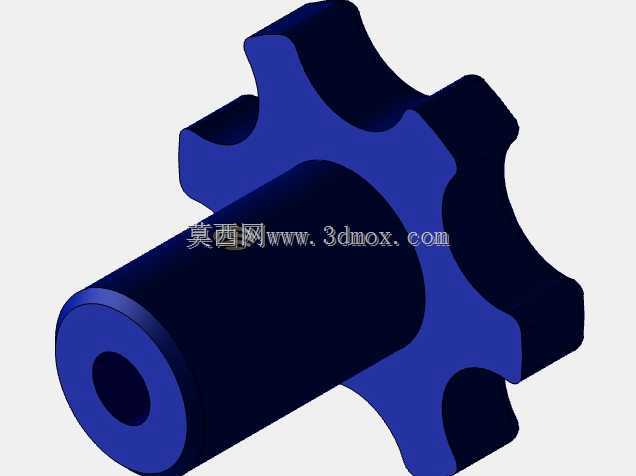

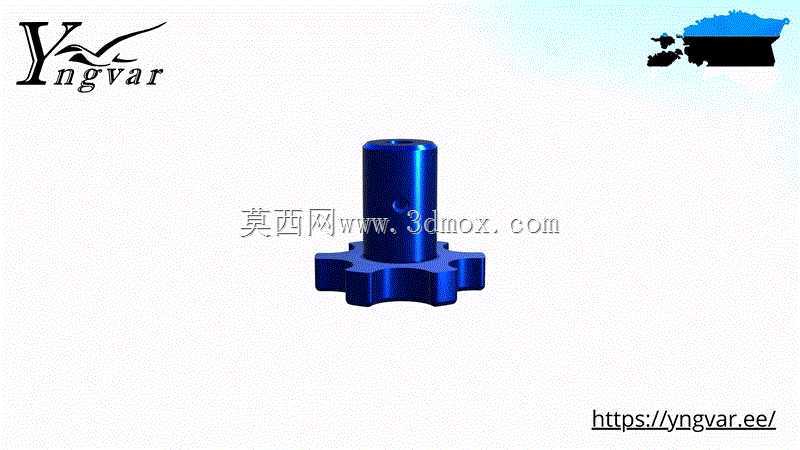

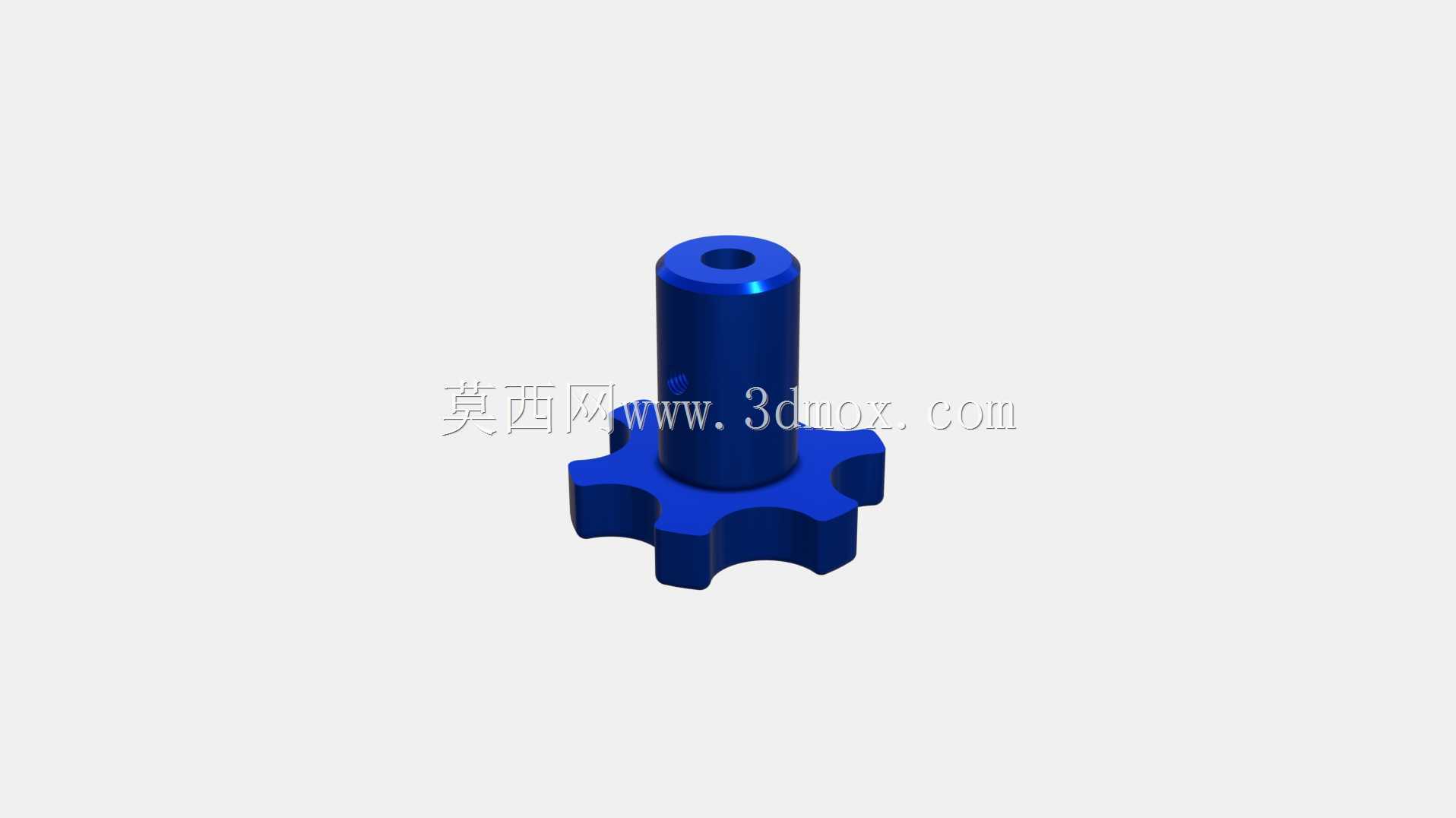

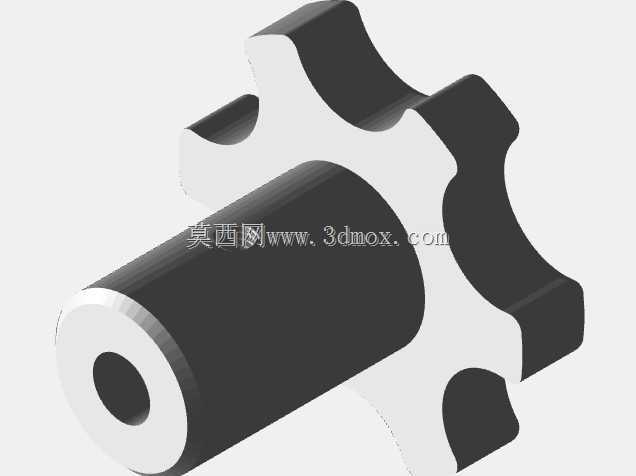

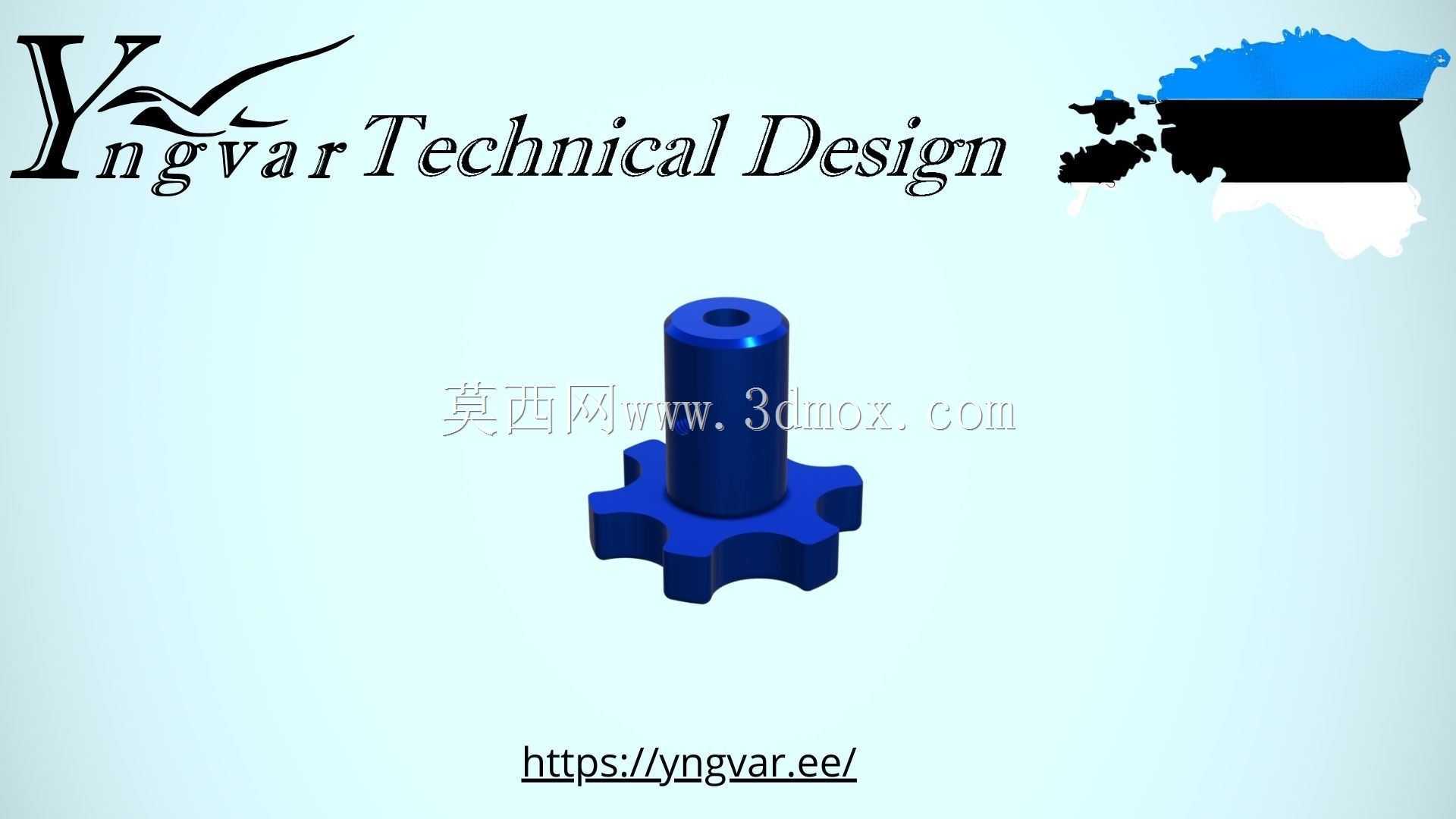

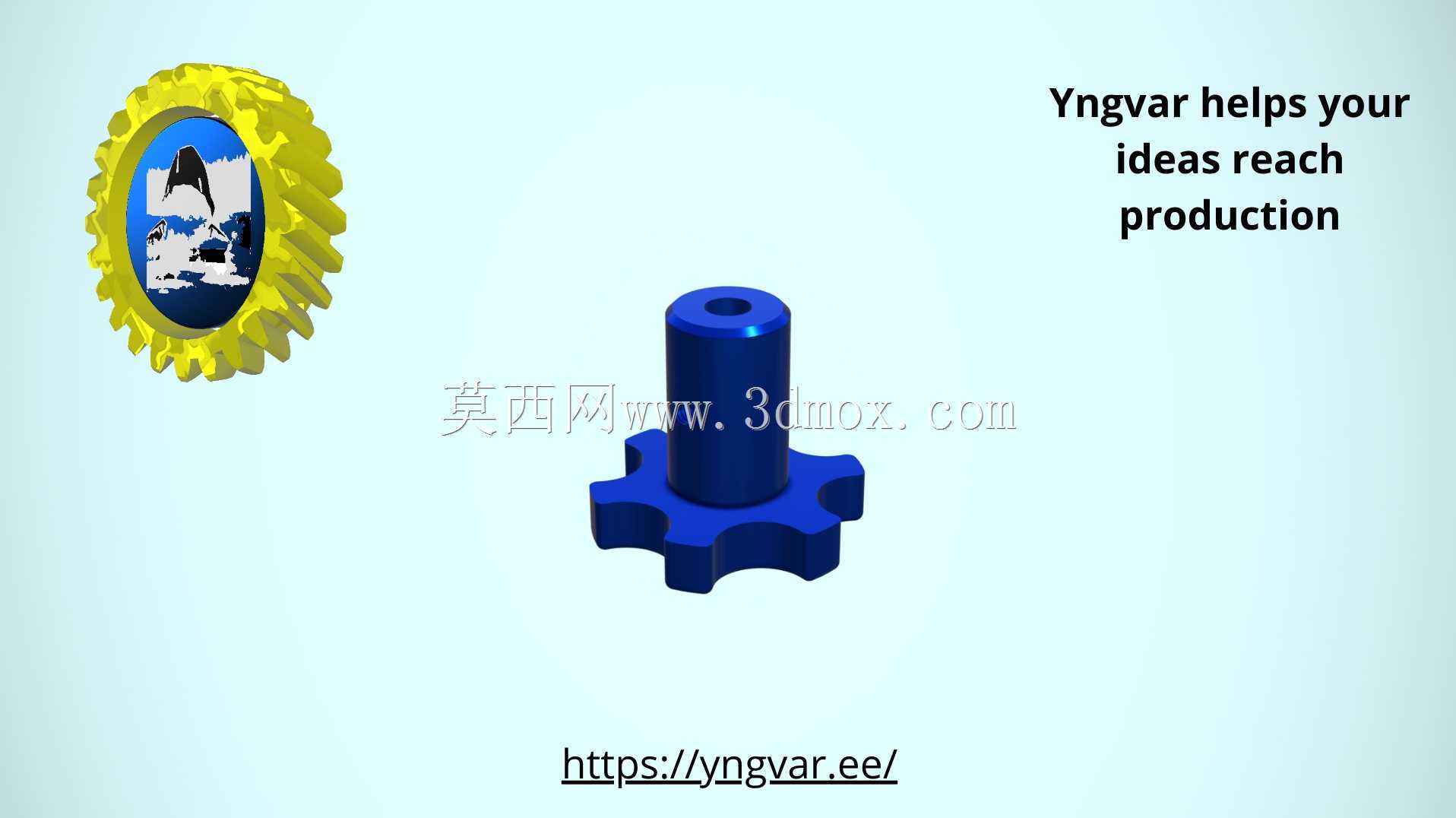

　　从结构设计思路上拆解这个零件，上部的光滑圆柱段是核心的定位工作面，加工时需要严格控制圆柱度与表面粗糙度，一般这个面会和对应的安装孔做小间隙配合或者过渡配合，保证拆装时的顺畅度，同时控制对位误差在0.02mm以内，满足精密装配的对位要求。下部的花键状外凸底座，并非装饰性结构，每一个外凸的齿形都承担着周向扭矩传递的作用，相比传统的单键连接，这种多齿均匀分布的结构，能把传递的扭矩分散到每个齿面上，在同等外形尺寸下能承受更大的周向载荷，同时不会出现单键连接常见的键槽应力集中问题，在频繁正反转的小幅传动场景下，零件的疲劳寿命会比单键结构高出不少。

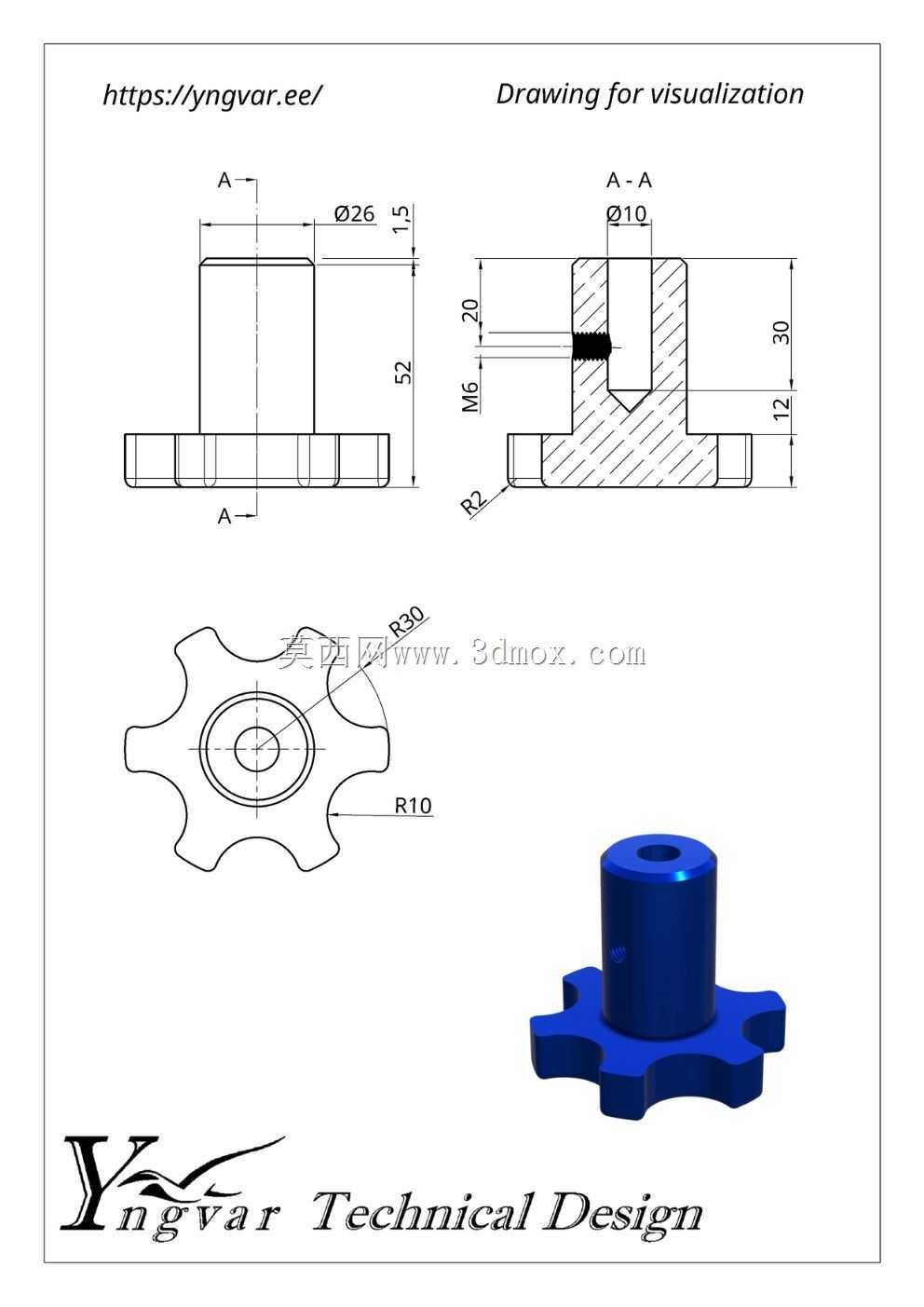

　　在做这类零件的三维建模时，需要特别注意安装边界的尺寸控制：上部圆柱段的长度要匹配被连接件的通孔深度，不能过长导致装配后突出干涉，也不能过短导致定位面配合长度不足，一般配合长度控制在圆柱直径的1.2到1.5倍区间，就能兼顾定位稳定性与拆装便利性。下部花键底座的最大外圆直径，要比上部圆柱段大出足够的台阶差，这个台阶面就是轴向定位的承载面，加工时需要保证这个端面与圆柱轴线的垂直度，否则装配后会出现被连接件倾斜、定位失准的问题。花键齿的齿形一般采用简单的圆弧过渡齿，不需要做复杂的渐开线齿形，毕竟这类零件大多传递的是小扭矩，圆弧齿加工难度低，应力集中系数小，装配时的容错率也更高，即使安装时存在小幅的角度偏差，也能顺着圆弧齿滑入对应的卡槽内完成对位。

　　从实际选型的角度看，这类零件的材质一般会根据使用工况选择，如果是普通的工装定位场景，用45号钢做调质处理就能满足强度要求，表面做发黑处理提升防锈能力；如果是用在有腐蚀性的环境或者需要更高耐磨度的场景，会选用不锈钢材质或者对圆柱定位面做淬火处理，提升表面硬度，减少反复拆装带来的磨损。建模过程中还要注意各个过渡位置的圆角处理，尤其是圆柱段和底座连接的根部，不能做成直角清根，要留0.5到1mm的过渡圆角，避免热处理或者受力时出现应力开裂的问题，花键齿的根部也要做同样的圆角过渡，减少应力集中点。

　　在实际装配场景里，这类零件一般是采用过盈压装或者螺钉锁紧的方式固定在基础构件上，上部圆柱段伸出对应安装面，和需要对位的构件上的定位孔配合，下部的花键齿卡入对应端面的花键槽内，当被连接件受到周向的扭转力时，力会通过花键齿传递到基础构件上，不会让圆柱定位面承受剪切力，有效保护定位面不会因为受扭出现变形磨损。很多新手设计师在做类似结构时，容易忽略花键齿的受力角度，把齿的侧面做成垂直面，其实在满足扭矩传递的前提下，把齿的侧面做3到5度的微小斜度，能在装配时起到导向作用，拆卸时也不会因为卡滞导致拆装困难，这点细节在实际生产装配中对作业效率的影响十分明显。另外在建模时还要考虑加工工艺的可行性，上部圆柱面如果需要磨削加工，要在靠近底座的位置留出退刀槽，避免磨削时砂轮碰到底座端面，影响加工精度，退刀槽的尺寸也要符合标准加工刀具的尺寸要求，不要设计出过窄或者过深的退刀槽，增加不必要的加工难度与成本。
