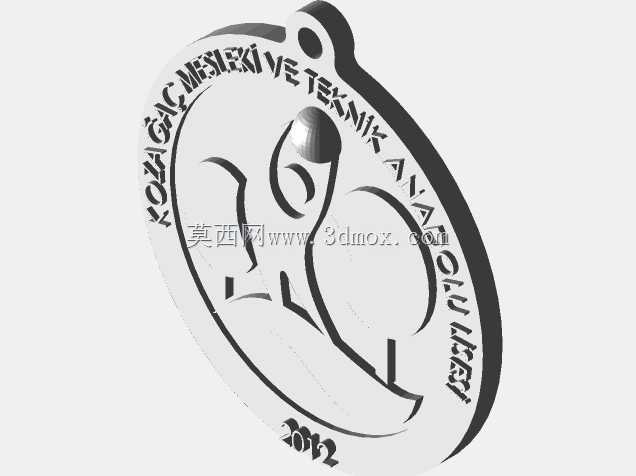

圆形挂孔式纪念徽标立体造型设计

　　这款带挂孔的圆形立体徽标，在实际工程应用中覆盖多类场景，既可以作为设备附属标识牌固定在工业设备的外露面板上，用于标注设备所属单位、项目标识信息，也可作为文创类挂饰配件，搭配挂绳后作为纪念挂件使用，还能适配小型工装的标识安装需求，替代传统印刷式铭牌提升标识的耐磨度与立体感。从功能特性来看，该徽标采用一体化浮雕结构，所有文字与图案均为凸起造型，相比平面印刷标识，抗刮擦性能更强，在户外或工业车间多尘、多摩擦的使用环境下，标识内容留存时间更长；顶部预留的挂孔为贯通式结构，既可以穿入挂绳作为悬挂件使用，也可以通过自攻螺丝、铆钉穿过孔位将徽标固定在平面基材上，安装方式灵活，不需要额外设计连接支架。

　　设计过程中首先确定了圆形的主体轮廓，圆形轮廓在加工时无论是采用CNC精雕还是3D打印成型，都能减少边角应力集中的问题，同时圆形外沿做了微小的倒角处理，避免锐边划伤安装人员或使用者；挂孔位置设置在圆形主体的顶部边缘，孔中心与徽标圆心处于同一竖直线上，保证悬挂或固定时徽标不会出现偏斜，挂孔的内径尺寸按照常规M3螺丝与普通挂绳的通用尺寸设定，既保证螺丝可以顺利穿过，也不会因为孔径过大导致固定后出现晃动。

　　徽标表面的文字与图案采用等比例浮雕凸起设计，凸起高度控制在1.2mm，这个高度既可以保证触摸时有明显的立体感，也不会因为凸起过高导致在搬运、安装过程中出现凸起部位磕碰断裂的问题；图案与文字的线条宽度最小处保留0.8mm的加工余量，适配常规的精雕加工与FDM3D打印的最小成型精度，避免出现线条过细导致成型后缺损的问题。安装边界方面，徽标整体外圆直径控制在60mm，整体厚度为3mm，属于小型标识件的尺寸范畴，安装时需要预留的平面空间直径不小于65mm即可，挂孔中心距离徽标顶部边缘的距离为3mm，固定时螺丝头部的压紧面不会超出徽标外沿，保证安装后外观整洁；徽标的背面设计为平面结构，可以直接贴合在金属、塑料、木质等各类平整基材表面，不需要额外做贴合面的适配加工，如果需要采用胶接方式固定，只需要在背面均匀涂抹结构胶即可实现牢固粘接，胶层厚度控制在0.2mm以内就可以保证粘接强度，不会因为胶层过厚导致徽标安装后出现凸起歪斜。

　　在结构强度校核上，挂孔位置做了局部加厚处理，孔位周边的厚度比主体厚度增加0.5mm，避免悬挂重物或者螺丝拧紧时孔位出现开裂；徽标外沿的凸起边框比内部图案的凸起高度高0.3mm，这样在徽标正面朝下放置时，外沿边框可以先接触接触面，保护内部的图案与文字不会被直接摩擦，提升日常使用中的耐用性。针对不同的使用场景，该造型也可以做适配调整，比如作为工业设备铭牌使用时，可以在背面预留定位销孔，配合设备面板上的定位柱实现快速定位安装，避免粘贴时出现位置偏移；作为挂饰使用时，可以在挂孔位置加装金属护圈，提升挂孔的耐磨性能，防止长期悬挂磨损导致孔位开裂。整个造型的曲面过渡全部采用圆角处理，没有尖锐的内角，一方面降低加工时的刀具损耗，另一方面也避免使用过程中出现应力集中导致的结构损坏，所有浮雕图案的根部都做了R0.3mm的圆角过渡，提升图案与主体的连接强度，不会因为轻微磕碰就出现图案脱落的问题。
