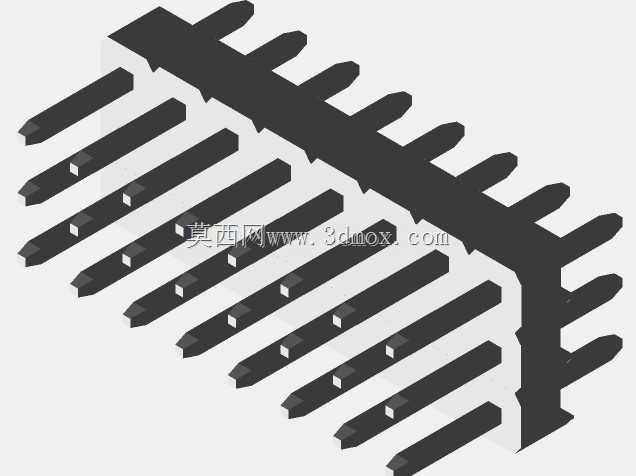

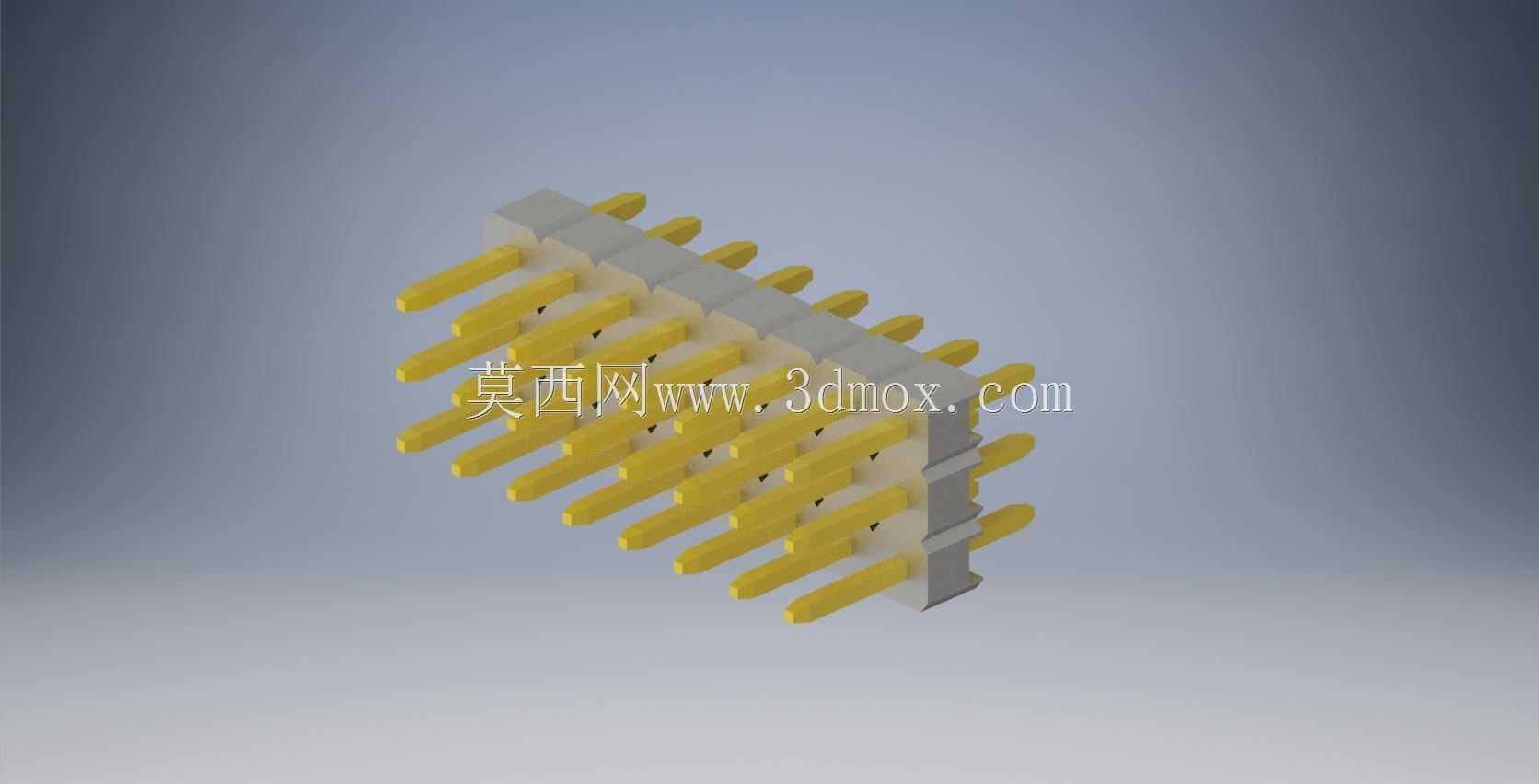

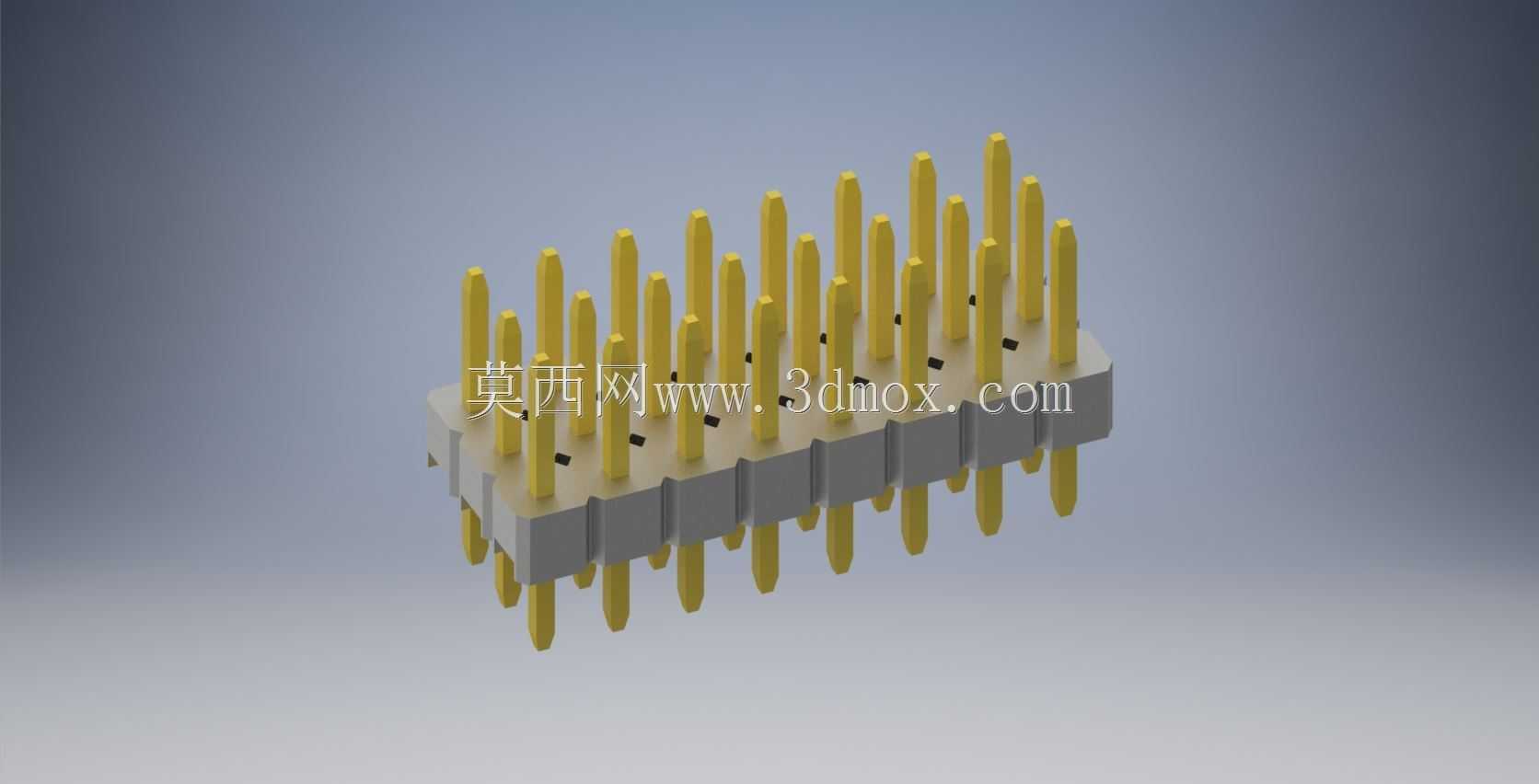

三行八列24针直插排针连接器结构

　　在工业控制板卡、消费电子主板、嵌入式开发模块的板间互联场景中，直插排针是应用频次极高的板级连接部件，本次呈现的3行8列24针THT排针，是针对高密度板载信号传输需求设计的通孔安装连接件，区别于常规单排、双排排针的排布逻辑，三列错位的针脚布局在有限的PCB板面积内，实现了24个信号通路的集成，同时兼顾了通孔焊接的工艺可靠性，避免高密度表贴连接器在大振动工况下的虚焊脱落风险。

　　从实际应用场景来看，这类排针多用于板对板垂直堆叠连接、板对外接排线转接的场景，比如嵌入式核心板与底板的互联、工业IO模块的信号引出、测试治具与被测板的信号对接，相比同针数的双排排针，3x8的排布将横向占用宽度压缩了近三分之一，对于板上空间紧张的紧凑型设备，比如手持检测仪器、小型PLC扩展模块、高密度传感器采集板，这类排布的排针能够有效释放板上布线空间，给周边的阻容、芯片预留足够的布局位置。

　　功能特性层面，该排针采用贯穿式插针设计，插针两端均伸出塑胶基座，一端用于焊接在PCB的通孔焊盘上，另一端可与对应规格的排母座对插，实现可拆卸的信号连接；插针采用黄铜基材镀金处理，降低接触电阻的同时提升抗氧化能力，保证长期使用下的信号传输稳定性，塑胶基座采用耐高温的LCP材质，能够耐受波峰焊、回流焊的高温工况，不会出现基座融化、针脚偏移的焊接缺陷。

　　设计思路上，这款排针的针脚间距遵循标准2.54mm排针间距规范，保证与通用排母、杜邦线的兼容性，三排针脚的横向、纵向间距均做了等距约束，避免插针对插时出现错位、顶针的问题；塑胶基座的定位凸台设计，能够在焊接时与PCB上的定位孔配合，实现排针的预固定，减少过炉时的偏移量，插针的伸出长度做了差异化设计，焊接端长度适配1.6mm标准板厚的PCB，伸出焊盘的长度控制在1mm左右，既保证焊锡能够充分包裹针脚形成可靠焊点，又不会因为针脚过长导致焊接后剪脚工序额外增加工作量，对插端的长度适配标准排母的咬合深度，保证插合后接触面积足够，同时不会因为插入过深顶坏排母内部的接触弹片。

　　外形尺寸与安装边界方面，这款排针的整体宽度对应三排针脚的排布尺寸，长度方向覆盖8列针脚的总跨度，塑胶基座的高度控制在标准排针基座高度范围内，不会占用过多板间垂直空间，安装时需要在PCB上对应3x8的针脚位置开设直径适配的金属化通孔，通孔的焊盘环宽满足常规PCB制板的工艺要求，周边3mm范围内避免布置过高的元器件，防止排针对插时与周边器件产生干涉；焊接时建议采用波峰焊工艺，过炉温度曲线匹配无铅焊接的温度要求，若采用手工焊接，需要控制烙铁温度与焊接时间，避免长时间高温导致塑胶基座变形、针脚松动。

　　在选型适配时，需要注意这款排针的针脚排布方向，确认对插端的排母是否为对应3x8的规格，避免出现针脚定义错位的问题，若用于大电流传输场景，需要核算单根针脚的载流能力，单根标准2.54mm排针的载流能力通常在3A以内，大电流回路需要多针并联使用，避免单针过流发热导致接触不良。这类直插排针的机械寿命通常可以满足数百次的插拔需求，对于需要频繁插拔的测试场景，可以选择加厚镀金层的插针版本，提升耐磨性能，延长使用寿命。
